REXANT

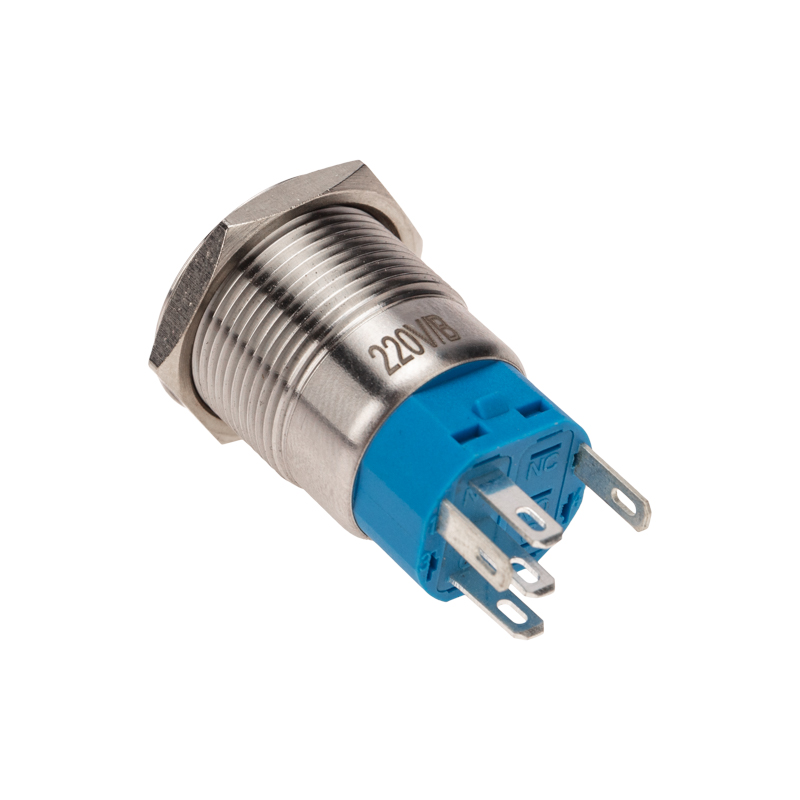

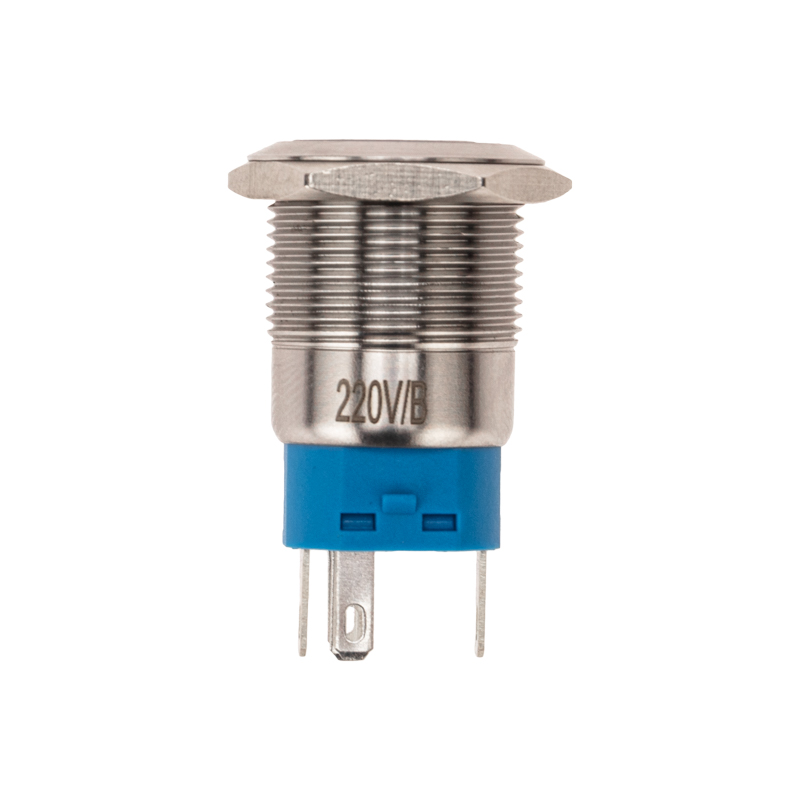

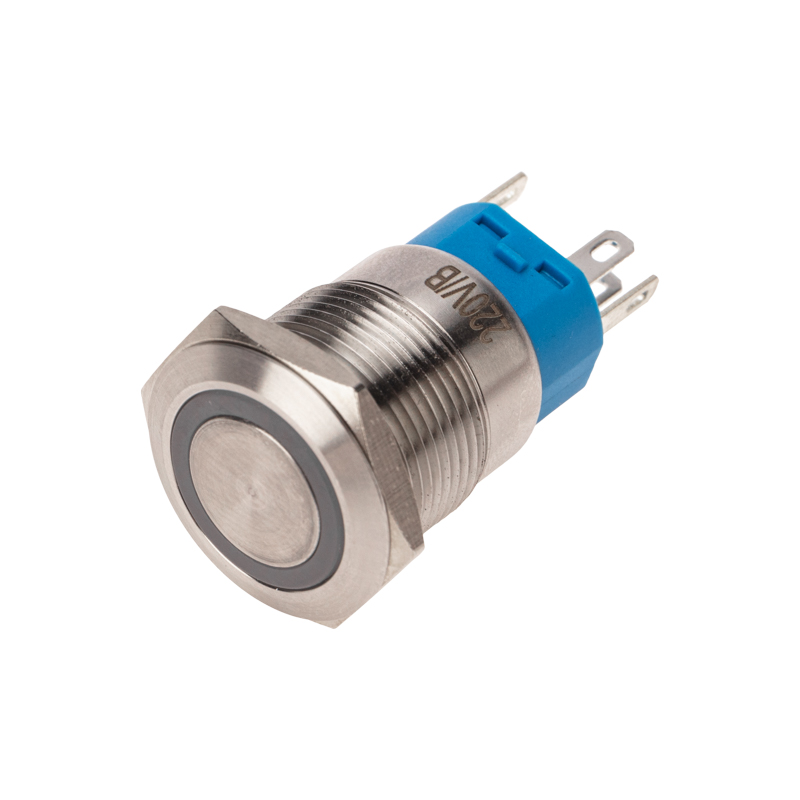

Кнопка антивандальная ø19 250В с фиксацией (5с) выкл-вкл, вкл-выкл синяя с подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия19 мм
Ширина открытия19 мм
Высота проёма под измерительный прибор34.6 мм
Тип напряженияAC (перемен.)
Тип кнопкиПлоская (-ий)
Тип лампыСветодиод. (LED)
Тип подключенияПлоский штекерный разъем
Степень защиты - IPIP67
Описание и назначение
Выключатель-кнопка антивандальная ø19 с фиксацией 250В (5с) выкл-вкл/вкл-выкл подсв/синяя REXANT предназначена для коммутации электрических цепей напряжением до 250В путем включения-выключения питающего провода. Металлические кнопки применяются в местах, где существует большой риск их повреждения (на различных производственных линиях, в лифтовых кабинах, около входной двери и т.д.), а также для декоративного оформления панелей управления. Главными отличительными особенностями такой кнопки являются металлическое исполнение и неуязвимость контактной группы, что обеспечит ей долговечное функционирование. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 10мм. Подключение проводов осуществляется с помощью винтовых зажимов, пайки или разъемом.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 5A;
Тип переключения: выкл-вкл/вкл-выкл;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: есть;
Индикатор коммутационных положений: синий;
Установочный диаметр: 19мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP67;
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP67 |
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество управляющих элементовEF001372 | 1 |
| Тип лампыEF002423 | Светодиод. (LED) |
| Первичный токEF006154 | 5 |
| Номинальное напряжениеданные поставщика | 250 В |
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Плоский штекерный разъем |
|---|---|
| Тип подключенияEF004381 | Плоский штекерный разъем |
| Количество контактных группданные поставщика | 1 штук |
| Количество контактов в контактной группеданные поставщика | 3 штук |
Классификация и назначение 4
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Применениеданные поставщика | Коммутация электрических цепей |
| Серияданные поставщика | Кнопка антивандальная |
| Тип переключенияданные поставщика | OFF-ON-OFF |
Прочие характеристики 7
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Нет |
| С маркировкой/обозначениемEF001537 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Фиксация положенияданные поставщика | true |

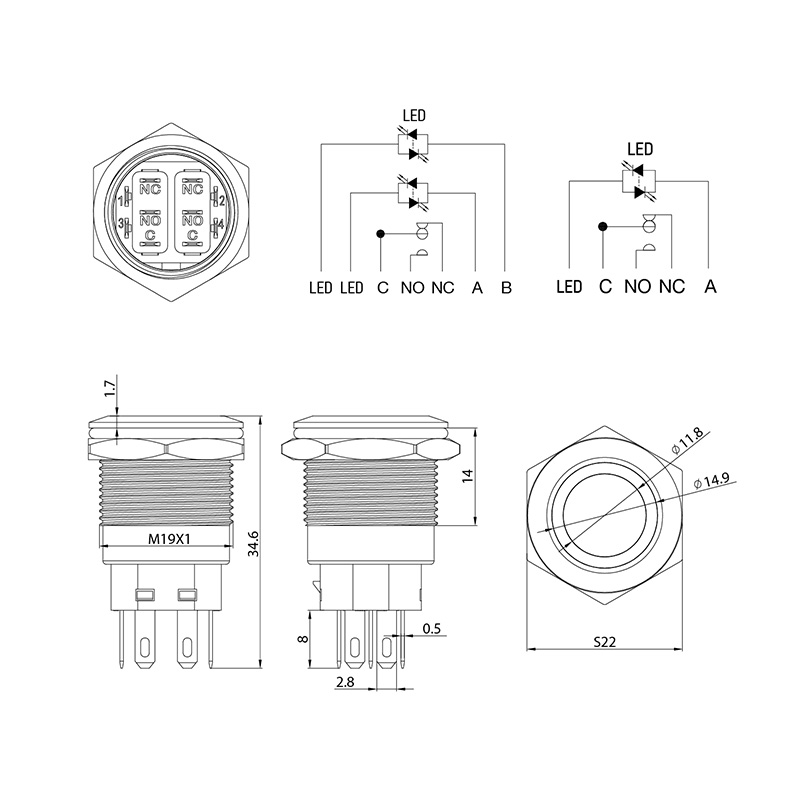

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 19 мм |
|---|---|
| Ширина открытияEF004565 | 19 мм |
| Высота проёма под измерительный приборEF004778 | 34.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.7 × 10 × 1.8 | 0.015 | — | |
| Базовая единица шт | 1 шт | 49 × 33 × 27 | 0.023 | — | |
| Групповая упаковка кор. (250 шт) | 250 шт | 40.5 × 35.9 × 22.6 см | 5.802 | 0.033 | |
| Групповая упаковка упак (10 шт) | 10 шт | 13.1 × 12.6 × 6.3 см | 0.202 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.7 × 10 × 1.8
- Вес, кг
- 0.015
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 49 × 33 × 27
- Вес, кг
- 0.023
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (250 шт)
- В упаковке
- 250 шт
- Габариты
- 40.5 × 35.9 × 22.6 см
- Вес, кг
- 5.802
- Объём, м³
- 0.033
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 13.1 × 12.6 × 6.3 см
- Вес, кг
- 0.202
- Объём, м³
- 0.001
- EAN / GTIN
