Кнопка антивандальная ø22 12В без фиксации (5с) выкл-(вкл), вкл-(выкл) синяя с подсветкой REXANT
SDS_Group · артикул 36-3511
Изображение может отличаться от конкретного исполнения.
REXANT

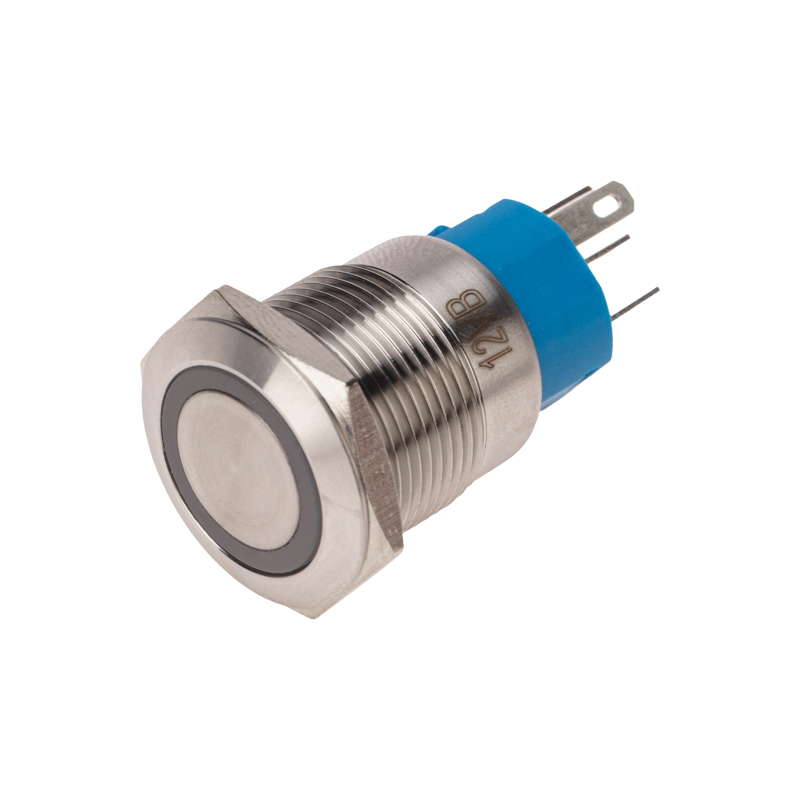

Кнопка антивандальная ø19 12В с фиксацией (5с) выкл-вкл, вкл-выкл синяя с подсветкой REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия19 мм
Ширина открытия19 мм
Высота проёма под измерительный прибор34.6 мм
Тип кнопкиПлоская (-ий)
Степень защиты - IPIP65
Конструкция линзыКруглый (-ая,-ое)
С сигнальной лампой - индикаторомДа
С возможностью подсветкиДа
Описание и назначение
Выключатель-кнопка антивандальная ø19 с фиксацией 12В (5с) выкл-вкл/вкл-выкл подсв/синяя REXANT предназначена для коммутации электрических цепей путем включения-выключения питающего провода. Металлические кнопки применяются в местах, где существует большой риск их повреждения (на различных производственных линиях, в лифтовых кабинах, около входной двери и т.д.), а также для декоративного оформления панелей управления. Главными отличительными особенностями такой кнопки являются металлическое исполнение и неуязвимость контактной группы, что обеспечит ей долговечное функционирование. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 10мм. Подключение проводов осуществляется с помощью винтовых зажимов, пайки или разъемом.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 5A;
Подсветка светодиодная:12В
Тип переключения: выкл-вкл/вкл-выкл;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: есть;
Индикатор коммутационных положений: синий;
Установочный диаметр: 19мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP67;
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP65 |
|---|
Электрические и световые параметры 1
| Количество управляющих элементовEF001372 | 1 |
|---|
Материалы и конструкция 2
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
Классификация и назначение 1
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|
Прочие характеристики 4
| С сигнальной лампой - индикаторомEF000198 | Да |
|---|---|
| С возможностью подсветкиEF001142 | Да |
| С возвратной пружинойEF001407 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 19 мм |
|---|---|
| Ширина открытияEF004565 | 19 мм |
| Высота проёма под измерительный приборEF004778 | 34.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт. | ширина 0.084, высота 0.025 неполные | 0.016 | — | |
| Групповая упаковка кор. (250 шт) | 250 шт. | ширина 0.343, высота 0.223 неполные | 5.853 | 0.031 | |
| Групповая упаковка упак (10 шт) | 10 шт. | ширина 0.131, высота 0.064 неполные | 0.202 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт.
- Габариты
- ширина 0.084, высота 0.025 неполные
- Вес, кг
- 0.016
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (250 шт)
- В упаковке
- 250 шт.
- Габариты
- ширина 0.343, высота 0.223 неполные
- Вес, кг
- 5.853
- Объём, м³
- 0.031
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.131, высота 0.064 неполные
- Вес, кг
- 0.202
- Объём, м³
- 0.001
- EAN / GTIN
