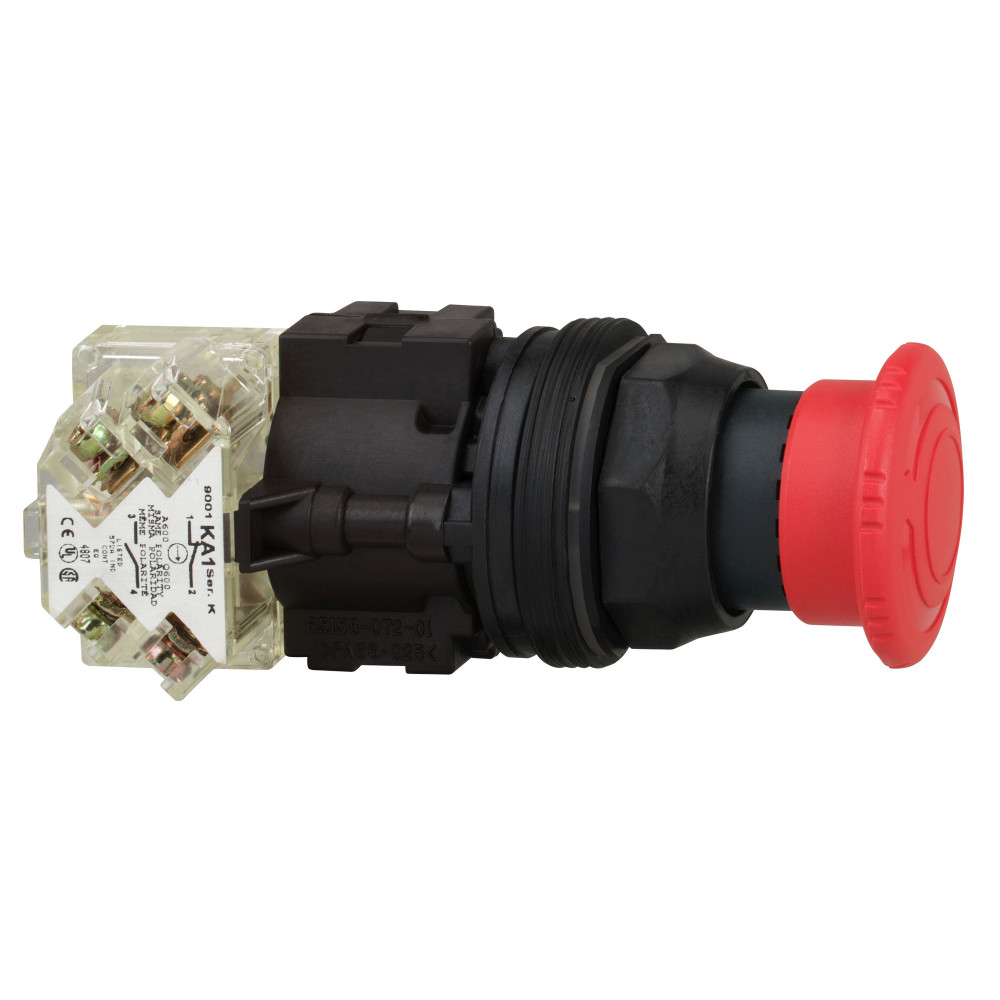

КНОПКА, 30 ММ, 9001KR16H13

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474	IP66
Механическая износостойкостьданные поставщика	5000000 циклы
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP66 в соответствии с МЭК 60529 ≠ ETIM
Степень защиты nemaданные поставщика	NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 NEMA 6
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 6

Количество управляющих элементовEF001372	2
условный тепловой ток на открытом воздухеданные поставщика	10 А
Категория перенапряженияданные поставщика	Класс II в соответствии с IEC 61140
номинальное напряжение изоляцииданные поставщика	250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
номинальный рабочий токданные поставщика	3 А в 240 В, AC-15, A600-Q600 в соответствии с NEMA 0.55 А в 125 В, DC-13, A600-Q600 в соответствии с NEMA
Параметры управляющего устройстваданные поставщика	красный грибовидная головка Ø 40 мм, без маркировки

Материалы и конструкция 8

Цвет кнопкиEF000190	Красный/зеленый
Цвет переднего кольцаEF002429	Хром
Материал переднего кольцаEF005972	Металл
Конструкция линзыEF006253	Круглый (-ая,-ое)
Защитное исполнениеданные поставщика	TC
Материал головкиданные поставщика	пластиковый
Материал контактовданные поставщика	контакты из серебрянного сплава
Материал окантовкиданные поставщика	хромированный металл

Монтаж и подключение 4

Тип подключенияEF003961	Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255	1
Соединения – клеммыданные поставщика	винтовой зажим, 1 x 0,22...2 x 1,5 мм² в соответствии с EN/МЭК 60947-1
Тип контактовданные поставщика	1 Н.З. + 1 Н.О.

Механические характеристики 2

Момент затяжкиданные поставщика	0.8-0.8 Н·м в соответствии с EN/МЭК 60947-1
Ударопрочностьданные поставщика	50 gn в соответствии с IEC 60068-2-27

Классификация и назначение 7

Тип кнопкиEF001546	Грибовидная
Серияданные поставщика	Harmony 9001K
Стандартыданные поставщика	EN/IEC 60204-1, Для устройств аварийного останова если используется с устройством аварийного останова с номиналом 9001 кН EN/ISO 13850, Для устройств аварийного останова если используется с устройство
Тип продуктаданные поставщика	Кнопка аварйиного останова
Тип рукояткиданные поставщика	возврат поворотом запускающее действие
Форма головки винтаданные поставщика	поперечный перфорированный
Форма головки сигнального блокаданные поставщика	круглая

Прочие характеристики 16

С возможностью подсветкиEF001142	Да
С возвратной пружинойEF001407	Да
С передним кольцомEF006014	Нет
Функция переключения с фиксациейEF007447	Нет
номинальная включающая способность (на к.з.)данные поставщика	12 кА в 120 В AC 50/60Hz AC-15, 7200 В·А 0.1 кА в 600 В DC-13 0.27 кА в 250 В DC-13 0.55 кА в 125 В DC-13
Виброустойчивостьданные поставщика	7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от короткого замыканияданные поставщика	10 А плавкая вставка в соответствии с EN/IEC 60947-5-1
Код совместимостиданные поставщика	9001K
Комплектация изделияданные поставщика	изделие в сборе
Краткое название устройстваданные поставщика	9001K
Номинальная отключающая способностьданные поставщика	3 кА в 240 В AC-15, 720 В·А 6 кА в 120 В AC 50/60Hz AC-15, 720 В·А 1.2 кА в 600 В AC-15, 720 В·А 1.5 кА в 480 В AC-15, 720 В·А 0.1 кА в 600 В DC-13 0.27 кА в 250 В DC-13 0.55 кА в 125 В DC-13
номинальное импульсное выдерживаемое наданные поставщика	2.5 кВ в соответствии с EN/МЭК 60947-1
Операторские данные о положенииданные поставщика	2 положения
Рабочее положениеданные поставщика	любое положение
Сертификатыданные поставщика	NEMA UL 508

Размеры и упаковка

Изделие

Диаметр отверстияEF000079	30 мм
Вес неттоданные поставщика	0.141 кг
Монтажный диаметрданные поставщика	30 мм
Общая высота cadданные поставщика	40 мм 116 мм
Общая ширина cadданные поставщика	40 мм
