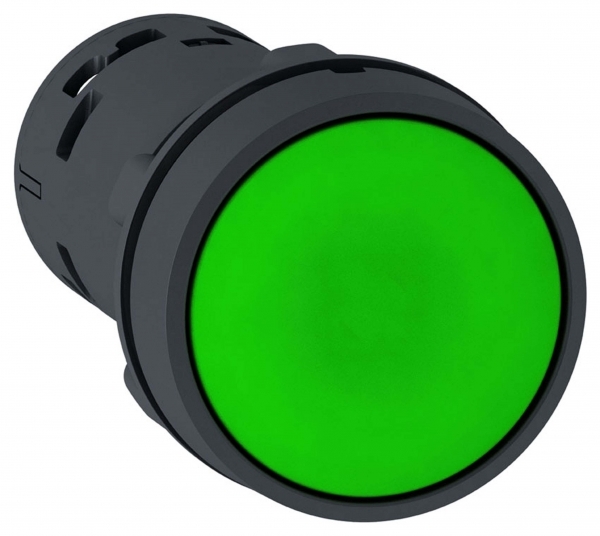

КНОПКА 22ММ ЗЕЛЕНАЯ С ВОЗВРАТОМ 1НО
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Тип подключенияВинтовое соединение
Степень защиты - IPIP54
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)12
Цвет кнопкиЗеленый
Описание и назначение
<p>Кнопка с одним компонентом <br />Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция. <br /></p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP54 |
|---|---|
| Степень защиты (NEMA)EF011959 | 12 |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 (задняя панель) IP65 в соответствии с МЭК 60529 (лицевая панель) в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 12 в соответствии с UL 50 E NEMA 3 в соответствии с UL 50 E в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, DC-13, 0.3 А в 24 В, производительность |
Электрические и световые параметры 6
| Количество управляющих элементовEF001372 | 1 |
|---|---|
| Категория перенапряженияданные поставщика | Класс II в соответствии с IEC 61140 |
| номинальное напряжение изоляцииданные поставщика | 250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1 |
| номинальный рабочий токданные поставщика | 0.1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.3 А в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.6 А в 120 В AC |
| Параметры управляющего устройстваданные поставщика | зеленый потайной, без маркировки |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ |
Материалы и конструкция 7
| Цвет кнопкиEF000190 | Зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Минимальная партия для продажиданные поставщика | 10 |
| Цвет толкателя или линзыданные поставщика | зеленый |
Монтаж и подключение 7
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Монтаж устройстваданные поставщика | крепежное отверстие - диаметр: 22.5 мм 22,3 +0,4/0 в соответствии с EN/МЭК 60947-1 |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, |
| Способ установкиданные поставщика | крепежная гайка под головкой: 2-2.4 Н·м |
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 3
| Момент затяжкиданные поставщика | 0.8-1.2 Н·м в соответствии с EN 60947-1 |
|---|---|
| Описание зажимов iso n°1данные поставщика | (13-14)NO |
| Ударопрочностьданные поставщика | 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 7
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Серияданные поставщика | Harmony XB7 |
| Стандартыданные поставщика | UL 508 CSA C22.2 № 14 JIS C8201-5-1 EN/IEC 60947-5-1 EN/МЭК 60947-1 JIS C8201-1 |
| Тип продуктаданные поставщика | кнопка |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки винтаданные поставщика | пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совме |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 14
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от короткого замыканияданные поставщика | 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 |
| Код совместимостиданные поставщика | XB7 |
| Комплектация изделияданные поставщика | моноблочный продукт |
| Краткое название устройстваданные поставщика | XB7 |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ в соответствии с EN/МЭК 60947-1 |
| Прямое размыканиеданные поставщика | с (только Н.O) |
| Сертификатыданные поставщика | ГОСТ CCC |
| Фикс. центр.данные поставщика | >= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм >= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.021 кг |
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 29 мм 51.5 мм |
| Общая ширина cadданные поставщика | 29 мм |
