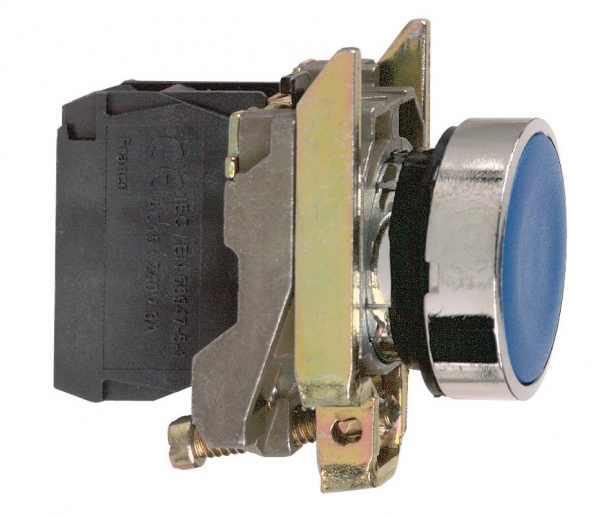

КНОПКА 22ММ СИНЯЯ С ВОЗВРАТОМ XB4BA61
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)13
Цвет кнопкиСиний
Описание и назначение
<p>Эта кнопка представляет собой эргономичный интерфейс для управления машинным оборудованием. Устройство легко монтируется внутрь панели управления в стандартные отверстия диаметром 22 мм и подключается к цепям управления с помощью стандартных винтовых зажимов. Элементы конструкции визуально различимы благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.Металлическое основание. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, Сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 10
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 13 |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK06 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP67 IP69 IP69K в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 9
| Количество управляющих элементовEF001372 | 1 |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 60536 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN/IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| Параметры управляющего устройстваданные поставщика | синий потайной, без маркировки |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
Материалы и конструкция 10
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Цвет переднего кольцаEF002429 | Хром |
| Материал переднего кольцаEF005972 | Металл |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | zamak |
| Материал окантовкиданные поставщика | хромированный металл |
| Минимальная партия для продажиданные поставщика | 1 |
Монтаж и подключение 6
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, |
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 3
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
|---|---|
| Описание зажимов iso n°1данные поставщика | (13-14)NO |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 9
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB4 |
| Стандартыданные поставщика | JIS C8201-5-1 EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-5-5 CSA C22.2 № 14 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | кнопка |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 23
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Gcr bridgeданные поставщика | XB4BACUST01 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | XB4 |
| Комплектация изделияданные поставщика | механизм в сборе |
| Краткое название устройстваданные поставщика | XB4 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI1808008EN |
| Прямое размыканиеданные поставщика | без |
| Рабочая силаданные поставщика | 3.8 Н Н.О. изменение коммутационного состояния |
| Рабочий ходданные поставщика | 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход) |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | внесен в список UL RINA BV LROS (Lloyds register of shipping) CSA DNV GL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1808008EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
