Schneider Electric

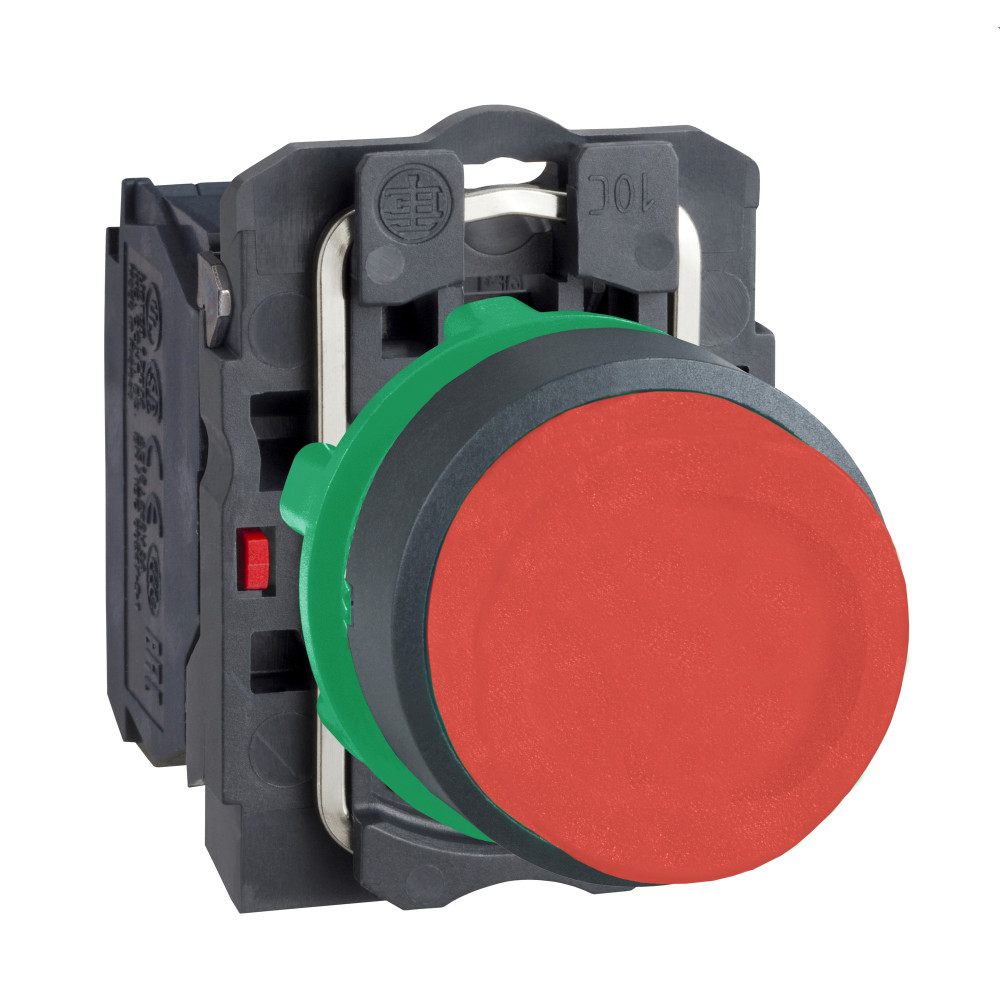

КНОПКА 22ММ КРАСНАЯ С ВОЗВРАТОМ
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип кнопкиВысокий (-ая)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)4X
Цвет кнопкиКрасный
Описание и назначение
<p>Кнопка 22 мм красная с возвратом. серия продукта: Harmony XB5<br /> - тип устройства или его аксессуаров: кнопка в сборе<br /> - краткое название устройства: XB5<br /> - материал крепежной основы: пластик<br /> - монтажный диаметр: 22 мм<br /> - тип контактов: 1 Н.З.<br /> - работа контактов: медленное размыкание<br /> - присоединения: винтовой зажим : и lt;= 2 x 1,5 мм² с Кабельным наконечником в соответствии с EN/IEC 60947-1, винтовой зажим : 1 x 0,22.2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1. <br />Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 10
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4X |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK03 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP67 IP69 IP69K в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 9
| Количество управляющих элементовEF001372 | 1 |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Категория перенапряженияданные поставщика | класс II в соответствии с IEC 60536 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN/IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| Параметры управляющего устройстваданные поставщика | красный выступающий, без маркировки |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
Материалы и конструкция 10
| Цвет кнопкиEF000190 | Красный |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | пластик |
| Материал окантовкиданные поставщика | пластик dark grey plastic |
| Минимальная партия для продажиданные поставщика | 1 |
Монтаж и подключение 6
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, |
| Тип контактовданные поставщика | 1 Н.З. |
Механические характеристики 3
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
|---|---|
| Описание зажимов iso n°1данные поставщика | (21-22)NC |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 9
| Тип кнопкиEF001546 | Высокий (-ая) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony XB5 |
| Стандартыданные поставщика | EN/IEC 60947-1 EN/IEC 60947-5-4 UL 508 JIS C8201-5-1 CSA C22.2 № 14 EN/IEC 60947-5-1 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | кнопка |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 23
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Gcr bridgeданные поставщика | XB5ALCUST01 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | XB5 |
| Комплектация изделияданные поставщика | механизм в сборе |
| Краткое название устройстваданные поставщика | XB5 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI1710010EN |
| Прямое размыканиеданные поставщика | с в соответствии с EN/МЭК 60947-5-1 приложение К |
| Рабочая силаданные поставщика | 3.5 Н Н.З. изменение коммутационного состояния |
| Рабочий ходданные поставщика | 1.5 мм (Н.З. изменение коммутационного состояния) 4.3 мм (полный ход) |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | GL LROS (Lloyds register of shipping) RINA BV CSA DNV внесен в список UL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1710010EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Монтажный диаметрданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.054 × 0.034 × 0.088 см | 0.036 | 0.00016156 | |
| Контейнер | 800 шт. | 0.6 × 0.8 × 0.77 м | 43.484 | 0.3696 | |
| Групповая упаковка | 5 шт. | 0.265 × 0.034 × 0.088 м | 0.183 | 0.00079288 | |
| TRANSPORTING | 100 шт. | 0.4 × 0.3 × 0.3 м | 4.196 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.054 × 0.034 × 0.088 см
- Вес, кг
- 0.036
- Объём, м³
- 0.00016156
- EAN / GTIN
-
Контейнер
- В упаковке
- 800 шт.
- Габариты
- 0.6 × 0.8 × 0.77 м
- Вес, кг
- 43.484
- Объём, м³
- 0.3696
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.265 × 0.034 × 0.088 м
- Вес, кг
- 0.183
- Объём, м³
- 0.00079288
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 100 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 4.196
- Объём, м³
- 0.036
- EAN / GTIN
