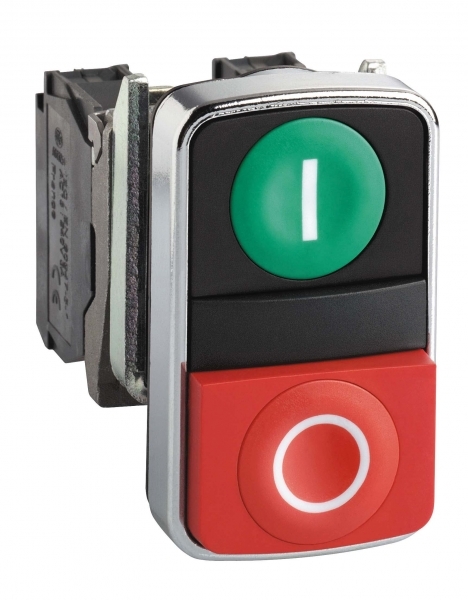

КНОПКА 22ММ ДВОЙНАЯ С МАРКИРОВКОЙ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КНОПКА 22ММ ДВОЙНАЯ С МАРКИРОВКОЙ

Артикул: XB4BL73415 ETIM-класс: EC001028 Обновлено: 26.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Тип кнопкиВысокий (-ая)
Тип подключенияВинтовое соединение
Степень защиты - IPIP67/IP69K
Материал переднего кольцаМеталл
Конструкция линзыПрямоугольн.
Степень защиты (NEMA)4X
Цвет кнопкиКрасный/зеленый

Описание и назначение

<p>Конструкция кнопки с двумя головками позволяет смонтировать сразу две кнопки в одно отверстие панели управления машинным оборудованием. Устройство легко монтируется в стандартные отверстия диаметром 22 мм и подключается с помощью обычных винтовых зажимов. Элементы конструкции визуально различимы благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.Металлическое основание. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, Сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Степень защиты - IPEF005474 IP67/IP69K
Степень защиты (NEMA)EF011959 4X
Механическая износостойкостьданные поставщика 1000000 циклы
Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP67 в соответствии с МЭК 60529 IP69 IP69K в единицах производителя
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X в единицах производителя
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Температура окружающей среды при храненииданные поставщика -40-70 °C
Электрическая износостойкостьданные поставщика 1000000 циклы AC-15, 2 А в 230 В, производительность

Электрические и световые параметры 10

Количество управляющих элементовEF001372 2
условный тепловой ток на открытом воздухеданные поставщика 10 А в соответствии с EN/IEC 60947-5-1
Класс защиты от поражения электр. токомданные поставщика класс I в соответствии с IEC 60536
номинальное напряжение изоляцииданные поставщика 600 В (степень загрязнения 3) в соответствии с EN 60947-1
номинальное напряжение питанияданные поставщика 24 В
номинальный рабочий токданные поставщика 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2
Описание управляющего устройстваданные поставщика зеленый &#039;&#039;I&#039;&#039; - красный &#039;&#039;O&#039;&#039;
Параметры управляющего устройстваданные поставщика 1 потайной - 1 выступающий толкатель кнопки
Параметры управляющего устройстваданные поставщика зеленый потайной, I (белый) красный выступающий, O (белый)
Электрическая надежность мэк 60947-5-4данные поставщика λ &lt; 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ &lt; 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4

Материалы и конструкция 11

Цвет кнопкиEF000190 Красный/зеленый
Цвет переднего кольцаEF002429 Хром
Материал переднего кольцаEF005972 Металл
Конструкция линзыEF006253 Прямоугольн.
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика нет
Материал контактовданные поставщика серебряный сплав (Ag/Ni)
Материал крепежной основыданные поставщика zamak
Материал окантовкиданные поставщика хромированный металл
Цвет маркировкиданные поставщика черная маркировка белого колпачка толкателя белая маркировка колпачков толкателей зеленого, красного и черного цветов
Цвет толкателя или линзыданные поставщика зеленый красный

Монтаж и подключение 7

Тип подключенияEF003961 Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Использование контактовданные поставщика стандартный контакт
Работа контактовданные поставщика медленное размыкание
Соединения – клеммыданные поставщика винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
Тип контактовданные поставщика 1 Н.О. + 1 Н.З.

Механические характеристики 3

Момент затяжкиданные поставщика 0.8-1.2 Н·м в соответствии с EN 60947-1
Степень ударостойкости ikданные поставщика IK06 в соответствии с IEC 50102
Ударопрочностьданные поставщика 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 8

Тип кнопкиEF001546 Высокий (-ая)
Серияданные поставщика Harmony XB4
Стандартыданные поставщика UL 508 JIS C8201-5-1 EN/IEC 60947-5-1 CSA C22.2 № 14 EN/МЭК 60947-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C8201-1
Тип головкиданные поставщика стандартный
Тип продуктаданные поставщика Головка двойной кнопки
Тип рукояткиданные поставщика с возвратом
Форма головки винтаданные поставщика пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совме
Форма головки сигнального блокаданные поставщика прямоугольный

Прочие характеристики 15

С возможностью подсветкиEF001142 Да
С возвратной пружинойEF001407 Нет
С передним кольцомEF006014 Нет
Функция переключения с фиксациейEF007447 Да
Виброустойчивостьданные поставщика 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от короткого замыканияданные поставщика 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Код совместимостиданные поставщика XB4
Комплектация изделияданные поставщика изделие в сборе
Краткое название устройстваданные поставщика XB4
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с EN 60947-1
Прямое размыканиеданные поставщика с в соответствии с EN/IEC 60947-5-1 Приложение К
Рабочая силаданные поставщика 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
Рабочий ходданные поставщика 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
Сертификатыданные поставщика BV GL LROS (Lloyds register of shipping) DNV CSA внесен в список UL

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Вес неттоданные поставщика 0.116 кг
Монтажный диаметрданные поставщика 22 мм
