БЛОК-КОНТАКТ 1НО ПРУЖИННЫЙ ЗАЖИМ
Systeme Electric · артикул ZBE1015
Изображение может отличаться от конкретного исполнения.
Schneider Electric

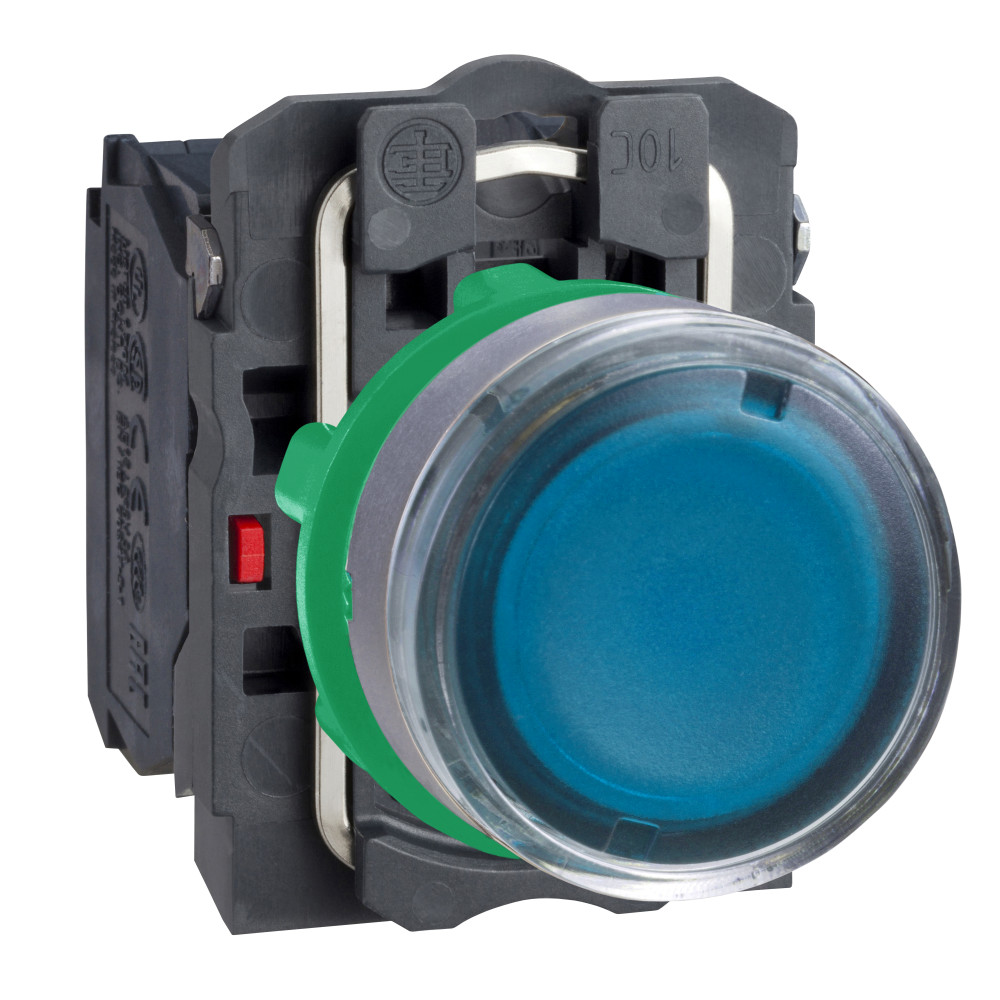

КНОПКА 22ММ 24В СИНЯЯ С ПОДС, C0
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Напряжение питания лампы24 В
Тип кнопкиПлоская (-ий)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)Прочее
Описание и назначение
Эта нажимная кнопка с подсветкой обеспечивает эргономичное и визуально контролируемое управление машинами и механизмами. Ее можно с легкостью установить в стандартные отверстия диаметром 22мм в панели и подсоединить к цепям управления с помощью классических винтовых зажимов. Она хорошо визуально различима на расстоянии благодаря яркому цвету и долговечной светодиодной подсветке. Полное соответствие классу защиты IP66, IP67, IP69 или IP69K по ударопрочности, пыленепроницаемости, водонепроницаемости и устойчивости к вибрациям делает ее незаменимой для работы в самых жестких условиях эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 13
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | Прочее |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK05 в соответствии с IEC 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP67 в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к коммутационным помехамданные поставщика | 2 кВ в соответствии с IEC 61000-4-4 |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Стойкость к электромагнитным полямданные поставщика | 10 В/м в соответствии с IEC 61000-4-3 |
| Стойкость к электростатическому разрядуданные поставщика | 6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2 |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы, AC-15, 2 А в 230 В, производительность |
Электрические и световые параметры 15
| Количество управляющих элементовEF001372 | 1 |
|---|---|
| Напряжение питания лампыEF006522 | 24 В |
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в соответствии с EN/IEC 60947-5-1 |
| Категория перенапряженияданные поставщика | класс II в соответствии с IEC 60536 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN/IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1 |
| номинальное напряжение сетиданные поставщика | 24 В пер./пост. ток 50/60 Hz |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2 |
| оминальное напряжениеданные поставщика | 24 В |
| Параметры управляющего устройстваданные поставщика | синий потайной, без маркировки |
| Потребляемый токданные поставщика | 18 мА |
| Пределы напряжения питанияданные поставщика | 19.2-30 В пост. ток 21.6-26.4 В пер. ток |
| Цоколь лампыданные поставщика | встроенный светодиод |
| Электрическая надежность мэк 60947-5-4данные поставщика | λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4 |
| Электромагнитное излучениеданные поставщика | класс B в соответствии с IEC 55011 |
Материалы и конструкция 11
| Цвет кнопкиEF000190 | Синий |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TH |
| Изоляционный экранданные поставщика | Да |
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
| Материал крепежной основыданные поставщика | пластик |
| Материал окантовкиданные поставщика | plastic colour plated grey |
| Минимальная партия для продажиданные поставщика | 1 |
| Цвет толкателя или линзыданные поставщика | синий |
Монтаж и подключение 7
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Использование контактовданные поставщика | стандартный контакт |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим, |
| Тип контактовданные поставщика | 1 Н.О. + 1 Н.З. |
Механические характеристики 3
| Момент затяжкиданные поставщика | 0.8-1.2 Н-м в соответствии с EN 60947-1 |
|---|---|
| Описание зажимов iso n°1данные поставщика | (21-22)NC (13-14)NO |
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств |
Классификация и назначение 10
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Доп. информация для толкателяданные поставщика | с обычным объективом |
| Серия продуктаданные поставщика | Harmony XB5 |
| Стандартыданные поставщика | JIS C8201-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-1 |
| Тип головкиданные поставщика | standard |
| Тип продуктаданные поставщика | illuminated push-button |
| Тип рукояткиданные поставщика | с возвратом |
| Тип сигнализацииданные поставщика | постоянный |
| Форма головки винтаданные поставщика | пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 17
| С возможностью подсветкиEF001142 | Нет |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Gcr bridgeданные поставщика | XB5AWCUST06 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Выдерживаемая импульсная помехаданные поставщика | 1 кВ в соответствии с IEC 61000-4-5 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Источник светаданные поставщика | светодиод с защитой |
| Код совместимостиданные поставщика | XB5 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | XB5 |
| Прямое размыканиеданные поставщика | с в соответствии с EN/МЭК 60947-5-1 приложение К |
| Рабочая силаданные поставщика | 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н |
| Рабочий ходданные поставщика | 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход) |
| Сертификатыданные поставщика | RINA GL CSA BV LROS (Lloyds register of shipping) DNV внесен в список UL |
| Срок службыданные поставщика | 100000 ч при номинальном напряжении и 25 °C |
