УСТР-ВО БЛОКИРОВКИ КНОПОК 30ММ 9001K62
Systeme Electric · артикул 9001K62
Изображение может отличаться от конкретного исполнения.
Schneider Electric

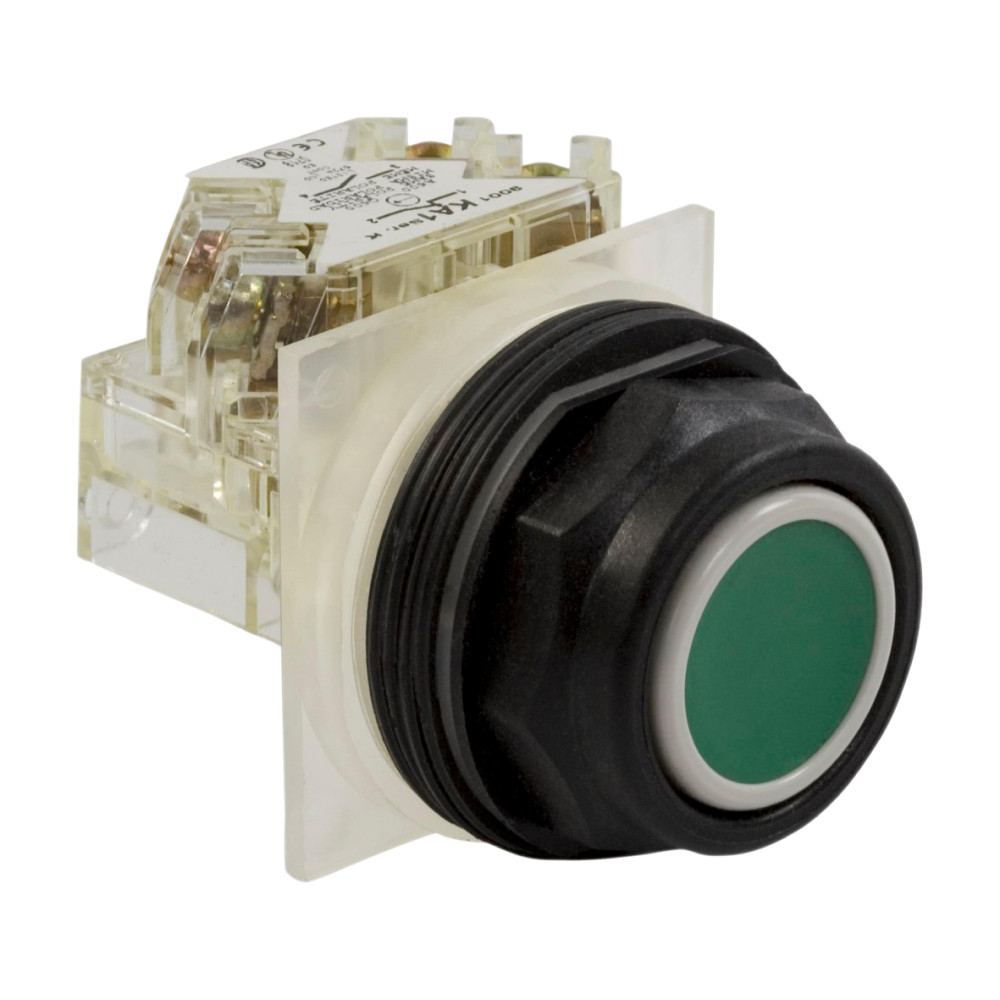

КН., ЗОММ, ЗЕЛ., ОСНОВ. С ДВОЙН. ИЗОЛЯЦ.
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия31 мм
Тип кнопкиПлоская (-ий)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Степень защиты (NEMA)4X
Цвет кнопкиЗеленый
Описание и назначение
Кнопка 30мм 600В переменный ток. серия продукта: Harmony 9001SK - тип устройства или его аксессуаров: кнопка - краткое название устройства: 9001SK - доп. информация для толкателя: полная окантовка из пластика. Преимущества: .. применения: ..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4X |
| Механическая износостойкостьданные поставщика | 5000000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 NEMA 4X в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 8
| Количество управляющих элементовEF001372 | 1 |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А |
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с IEC 61140 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 2.5 кВ в соответствии с EN/IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1 |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A600-Q600 0.55 А в 125 V, DC-13, A600-Q600 |
| Параметры управляющего устройстваданные поставщика | зеленый потайной, без маркировки |
Материалы и конструкция 7
| Цвет кнопкиEF000190 | Зеленый |
|---|---|
| Цвет переднего кольцаEF002429 | Черный |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Защитное исполнениеданные поставщика | TC |
| Материал контактовданные поставщика | контакты из серебрянного сплава |
| Материал окантовкиданные поставщика | пластик |
Монтаж и подключение 5
| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Количество переключающих контактовEF008257 | 1 |
| Работа контактовданные поставщика | медленное размыкание |
| Соединения – клеммыданные поставщика | винтовой зажим 1 x 0,22...2 x 1,5 мм² в соответствии с EN/IEC 60947-1 |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 2
| Момент затяжкиданные поставщика | 0.8-0.8 Н-м в соответствии с EN/IEC 60947-1 |
|---|---|
| Ударопрочностьданные поставщика | 50 gn в соответствии с IEC 60068-2-27 |
Классификация и назначение 9
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Доп. информация для толкателяданные поставщика | полная окантовка из пластика |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Harmony 9001SK |
| Стандартыданные поставщика | JIS C 4520 CSA C22.2 № 14 JIS C 852 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1 EN/IEC 60947-5-4 |
| Тип продуктаданные поставщика | кнопка |
| Тип рукояткиданные поставщика | с возвратом |
| Форма головки винтаданные поставщика | поперечный перфорированный |
| Форма головки сигнального блокаданные поставщика | восьмиугольный |
Прочие характеристики 23
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С возвратной пружинойEF001407 | Нет |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| номинальная включающая способность (на к.з.)данные поставщика | 12 кА в 600 В AC-15, 7200 В·А 15 кА в 480 V AC-15, 7200 В·А 30 кА в 240 V AC-15, 7200 В·А 60 кА в 120 V AC 50/60Hz AC-15, 7200 В·А 0.1 кА в 600 В DC-13 0.27 кА в 250 V DC-13 0.55 кА в 125 V DC-13 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | 9001SK |
| Комплектация изделияданные поставщика | механизм в сборе |
| Краткое название устройстваданные поставщика | 9001SK |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Номинальная отключающая способностьданные поставщика | 3 кА в 240 V AC-15, 720 В·А 6 кА в 120 V AC 50/60Hz AC-15, 720 В·А 1.2 кА в 600 В AC-15, 720 В·А 1.5 кА в 480 V AC-15, 720 В·А 0.1 кА в 600 В DC-13 0.27 кА в 250 V DC-13 0.55 кА в 125 V DC-13 |
| Профиль кругооборотаданные поставщика | N/A |
| Прямое размыканиеданные поставщика | без |
| Рабочее положениеданные поставщика | любое положение |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Сертификатыданные поставщика | NEMA UL 508 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | EnvPEP120817EN |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 31 мм |
|---|---|
| Монтажный диаметрданные поставщика | 30 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.094 × 0.058 × 0.051 см | 0.091 | 0.00027805 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.094 × 0.058 × 0.051 см
- Вес, кг
- 0.091
- Объём, м³
- 0.00027805
- EAN / GTIN
