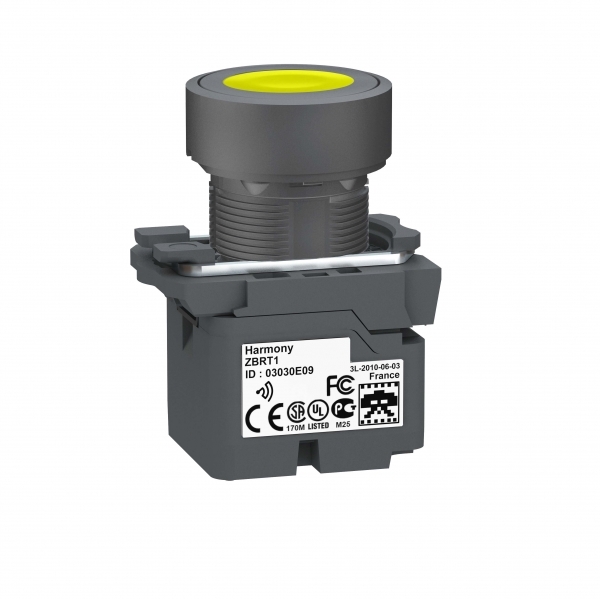

БЕСПРОВОДНАЯ КНОПКА С ЖЕЛТЫМ ТОЛКАТЕЛЕМ ZB5RTA5
ИсточникКаталог Systeme Electric
КлассификацияEC001028
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22.5 мм
Тип кнопкиПлоская (-ий)
Тип подключенияПрочее
Степень защиты - IPПрочее
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Цвет кнопкиПрочее
С возможностью подсветкиДа
Описание и назначение
<p>Беспроводная кнопка с желтым толкателем. серия продукта: Harmony XB5<br /> - тип устройства или его аксессуаров: беспроводной и безбатарейный передатчик<br /> - краткое название устройства: XB5R<br /> - материал крепежной основы: пластик<br /> - монтажный диаметр: 22 мм<br /> - частота передачи: 2405 МГц<br /> - уровень или класс: 5M00G7W<br /> - тип антенны: ненаправленная. <br />Преимущества: Широкая линейка закрытых пускателей прямого включения и устройств плавного пуска, отличающихся простотой использования и установки. Эти компактные, эргономические пускатели можно установить как на стене, так и непосредственно на оборудовании. <br />Применение: Промышленность, инфраструктура, здания и т.д., любое оборудование, требующее использования, пускателей прямого включения напряжения для пуска и останова электродвигателей, плавного пуска. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | Прочее |
|---|---|
| Класс огнестойкостиданные поставщика | 5M00G7W |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Механическая стойкостьданные поставщика | Стойкость к свободному падению 1000 мм в соответствии с EN/IEC 60068-2-32 |
| Относительная влажностьданные поставщика | 95-95 % в -40-70 °C без образования конденсата |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 (лицевая панель) IP67 в соответствии с МЭК 60529 (лицевая панель) IP69 в соответствии с МЭК 60529 (лицевая панель) IP69K в соответствии с МЭК 60529 (лицевая панель) в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 7
| Код состава электрической частиданные поставщика | PW1 |
|---|---|
| Максимальная потребляемая мощность в втданные поставщика | 1 МВт |
| Мощность выбросаданные поставщика | 3 МВт |
| Параметры управляющего устройстваданные поставщика | желтый потайной |
| Протокол порта обмена даннымиданные поставщика | Zigbee green power в 2.4 ГГц в соответствии с IEEE 802.15.4 |
| Частота передачиданные поставщика | 2405 МГц |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (через воздух, (на изолированных частях)) в соответствии с IEC 61000-4-2 испытание стойкости к с электролитическому разря |
Материалы и конструкция 8
| Цвет кнопкиEF000190 | Прочее |
|---|---|
| Цвет переднего кольцаEF002429 | Прочее |
| Материал переднего кольцаEF005972 | Пластик |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Изоляционный экранданные поставщика | нет |
| Материал крепежной основыданные поставщика | пластик |
| Материал окантовкиданные поставщика | тёмно-серый пластиковый |
| Цвет толкателя или линзыданные поставщика | желтый |
Монтаж и подключение 2
| Тип подключенияEF003961 | Прочее |
|---|---|
| Способ установкиданные поставщика | крепежная гайка под головкой: 2-2.4 Н-м |
Механические характеристики 2
| Степень ударостойкости ikданные поставщика | IK03 в соответствии с IEC 50102 |
|---|---|
| Ударопрочностьданные поставщика | 25 gn (продолжительность = 6 мс) для 6000 ударов в соответствии с IEC 60068-2-27 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (пр |
Классификация и назначение 7
| Тип кнопкиEF001546 | Плоская (-ий) |
|---|---|
| Серияданные поставщика | Harmony XB5 |
| Стандартыданные поставщика | CSA C22.2 № 14 EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 |
| Тип антенныданные поставщика | ненаправленная |
| Тип продуктаданные поставщика | беспроводной и безбатарейный передатчик |
| Тип рукояткиданные поставщика | Подпружиненная кнопка с передатчиком |
| Форма головки сигнального блокаданные поставщика | круглая |
Прочие характеристики 23
| С возможностью подсветкиEF001142 | Да |
|---|---|
| С возвратной пружинойEF001407 | Да |
| С передним кольцомEF006014 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Customizableданные поставщика | 0 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 11-500 Гц) в соответствии с IEC 60068-2-6 +/- 10 мм (частота= 2-11 Гц) в соответствии с IEC 60068-2-6 |
| Время исследованияданные поставщика | 2 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Группа продуктовданные поставщика | Утопленная кнопка беспроводная |
| Диапазонданные поставщика | 5-5 МГц |
| Директивыданные поставщика | 1999/5/EC - директива R&TTE 2004/108/EC - электромагнитная совместимость |
| Количество каналовданные поставщика | 16 |
| Коэффициент усиления антенныданные поставщика | 0 дБ |
| Краткое название устройстваданные поставщика | XB5R |
| Макс. дальность обнаруженияданные поставщика | 100 м В свободном поле 25 м Передатчик в пластиковом корпусе типа XAL D и приемник в металлическом корпусе 300 м Передатчик в корпусе типа XAL D и приемник в металлическом корпус и используемая антенн |
| Наименование постаданные поставщика | XALD 1...5 отверстий XALK 2...5 отверстий |
| Основная группаданные поставщика | беспроводная кнопка |
| Рабочая силаданные поставщика | 10 Н изменение коммутационного состояния |
| Рабочий ходданные поставщика | 4.3 мм (полный ход) |
| С маркировкойданные поставщика | без маркировки |
| Сертификатыданные поставщика | BT 2006/95/EC CCC ГОСТ C-Tick CSA UL |
| Соглашение по радиооборудованиюданные поставщика | ANATEL ARIB T66 FCC ICASA RSS |
| Способ модуляцииданные поставщика | O-QPSK |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 22.5 мм |
|---|---|
| Вес неттоданные поставщика | 0.045 кг |
| Глубина встраиванияданные поставщика | 42 мм |
| Монтажный диаметрданные поставщика | 22 мм |
| Общая высота cadданные поставщика | 43 мм 41.5 мм |
| Общая ширина cadданные поставщика | 30 мм |
