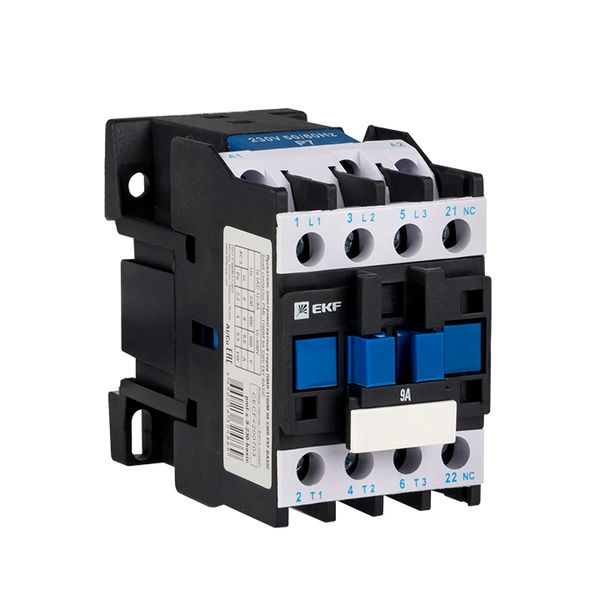

Пускатель электромагнитный серии ПМЛ-1160М 9А 230В EKF Basic

Изображение может отличаться от конкретного исполнения.

EKF

Пускатель электромагнитный серии ПМЛ-1160М 9А 230В EKF Basic

Артикул: pml-s-9-230-basic ETIM-класс: EC000066 EAN: 4690216324869 EAN: 14690216324866 Обновлено: 19.04.2026
ИсточникКаталог EKF
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В4 кВт
Номин рабочий ток Ie при AC-3 400 В9 А
Номин рабочий ток Ie при AC-1 400 В25 А
Номин напряжение питания цепи управ Us AC 50 Гц195,5...253 В
Номин. раб. ток Ie при AC-4, 400 В3 А
Номин. коммутируем. мощность при AC-4, 400 В2 кВт
Номинальная рабочая мощность NEMA2 кВт
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Пускатели ПМЛ EKF Basic состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе ПМЛ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе пускателя возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Различия между контакторами ПМЛ Basic и КМЭ PROxima состоит в разной коммутационной износостойкости. Если необходим контактор для жестких условий работы с частым включением, следует применять КМЭ EKF PROxima. Возможна коммутация алюминиевым и медным проводом.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 9

Номин коммутируем мощность при AC-3 400 ВEF001364 4 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 9 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 25 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 195,5...253 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 3 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 2 кВт
Номинальная рабочая мощность NEMAEF011960 2 кВт

Материалы и конструкция 1

Модульное исполнениеEF001126 Нет

Монтаж и подключение 1

Кол-во норм замкн-НЗ силовых контактовEF001375 0

Классификация и назначение 1

Серияданные поставщика Basic

Прочие характеристики 6

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Гарантийный срок хранения, летданные поставщика 5
Гарантийный срок эксплуатации, летданные поставщика 1
Есть штрихкод на каждой штуке товараданные поставщика Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.081 × 0.045 × 0.089 см 0.322 0.000324 4690216324869
Групповая упаковка шт 1 шт. 0.081 × 0.045 × 0.089 см 0.322 0.000324 4690216324869
Транспортная упаковка коробка (50 шт) 50 шт. 0.411 × 0.251 × 0.196 м 16.283 0.02022 14690216324866

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.081 × 0.045 × 0.089 см
    Вес, кг
    0.322
    Объём, м³
    0.000324
    EAN / GTIN
    4690216324869

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.081 × 0.045 × 0.089 см
    Вес, кг
    0.322
    Объём, м³
    0.000324
    EAN / GTIN
    4690216324869

  • Транспортная упаковка коробка (50 шт)

    В упаковке
    50 шт.
    Габариты
    0.411 × 0.251 × 0.196 м
    Вес, кг
    16.283
    Объём, м³
    0.02022
    EAN / GTIN
    14690216324866
