КОНТАКТОР MC1G 3P 120A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ

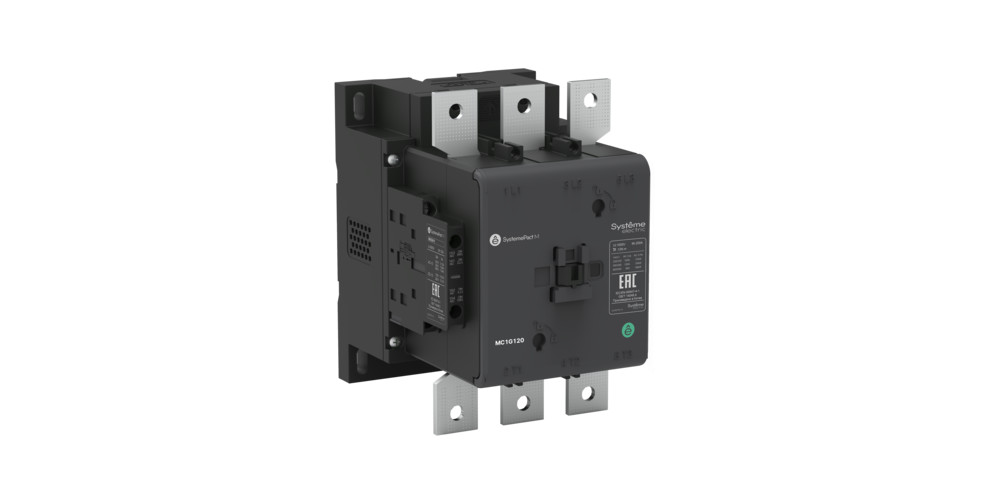

Изображение может отличаться от конкретного исполнения.

Systeme Electric

КОНТАКТОР MC1G 3P 120A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ

Артикул: MC1G120KUE ETIM-класс: EC000066 EAN: 4680409075531 Обновлено: 27.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В55 кВт
Номин рабочий ток Ie при AC-3 400 В120 А
Номин рабочий ток Ie при AC-1 400 В200 А
Номин напряжение питания цепи управ Us AC 50 Гц100...100 В
Номин. напряжение питания цепи управления Us AC 60 Гц100...100 В
Номин напряж питания цепи управ Us пост тока DC100...100 В
Номин. раб. ток Ie при AC-4, 400 В40 А
Номин. коммутируем. мощность при AC-4, 400 В18.5 кВт

Описание и назначение

Контактор серии SystemePact MC1G на номинальный ток 120 А, 3P, 2НО+2НЗ; напряжение управления – 110…250 В пер./пост. тока; крепеж – на монтажной плате. Контакторы серии SystemePact MC1G разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 10

Номин коммутируем мощность при AC-3 400 ВEF001364 55 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 120 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 200 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 100...100 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 100...100 В
Номин напряж питания цепи управ Us пост тока DCEF003980 100...100 В
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип напряжения управленияEF008242 AC/DC (перемен./постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 40 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 18.5 кВт

Материалы и конструкция 2

Модульное исполнениеEF001126 Нет
Комплектное устройство в корпусеEF007317 Нет

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Контактор

Прочие характеристики 4

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 2
Кол-во вспомогат норм замкнутых-НЗ контEF001377 2
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.228 × 0.18 × 0.175 м 3.82 0.007182 4680409075531
Контейнер 80 шт. 1.2 × 0.8 × 1.108 м 334 1.06368 —
TRANSPORTING 4 шт. 0.4 × 0.25 × 0.4 м 16.246 0.04 —

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.228 × 0.18 × 0.175 м
    Вес, кг
    3.82
    Объём, м³
    0.007182
    EAN / GTIN
    4680409075531

  • Контейнер

    В упаковке
    80 шт.
    Габариты
    1.2 × 0.8 × 1.108 м
    Вес, кг
    334
    Объём, м³
    1.06368
    EAN / GTIN
    —

  • TRANSPORTING

    В упаковке
    4 шт.
    Габариты
    0.4 × 0.25 × 0.4 м
    Вес, кг
    16.246
    Объём, м³
    0.04
    EAN / GTIN
    —
