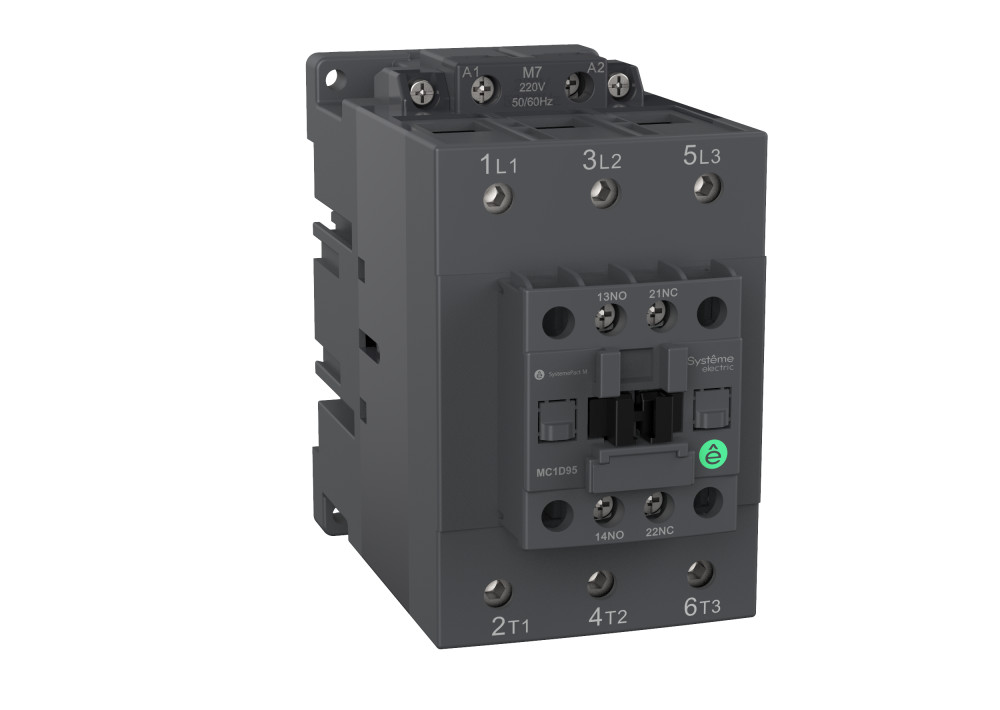

КОНТАКТОР MC1D 3P 95A НО+НЗ 24V 50/60ГЦ

Изображение может отличаться от конкретного исполнения.

Systeme Electric

КОНТАКТОР MC1D 3P 95A НО+НЗ 24V 50/60ГЦ

Артикул: MC1D95B7 ETIM-класс: EC000066 EAN: 14680409071103 EAN: 4680409071106 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В45 кВт
Номин рабочий ток Ie при AC-3 400 В95 А
Номин рабочий ток Ie при AC-1 400 В125 А
Номин напряжение питания цепи управ Us AC 50 Гц24...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц24...24 В
Номин. раб. ток Ie при AC-4, 400 В32 А
Номин. коммутируем. мощность при AC-4, 400 В15 кВт
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Контактор серии SystemePact MC1D на номинальный ток 95 А, 3P, 1НО+1НЗ; напряжение управления – 24 В пер.тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 10

Номин коммутируем мощность при AC-3 400 ВEF001364 45 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 95 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 125 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 24...24 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 24...24 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 32 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 15 кВт
Напряжение катушки управленияданные поставщика 24 В

Материалы и конструкция 2

Модульное исполнениеEF001126 Нет
Комплектное устройство в корпусеEF007317 Нет

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Контактор

Прочие характеристики 4

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.124 × 0.073 × 0.141 м 1.48 0.00127633 4680409071106
TRANSPORTING 10 шт. 0.43 × 0.286 × 0.167 м 15.96 0.02053766 14680409071103

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.124 × 0.073 × 0.141 м
    Вес, кг
    1.48
    Объём, м³
    0.00127633
    EAN / GTIN
    4680409071106

  • TRANSPORTING

    В упаковке
    10 шт.
    Габариты
    0.43 × 0.286 × 0.167 м
    Вес, кг
    15.96
    Объём, м³
    0.02053766
    EAN / GTIN
    14680409071103
