КОНТАКТОР MC1D 3P 80A НО+НЗ 110-250V AC/DC

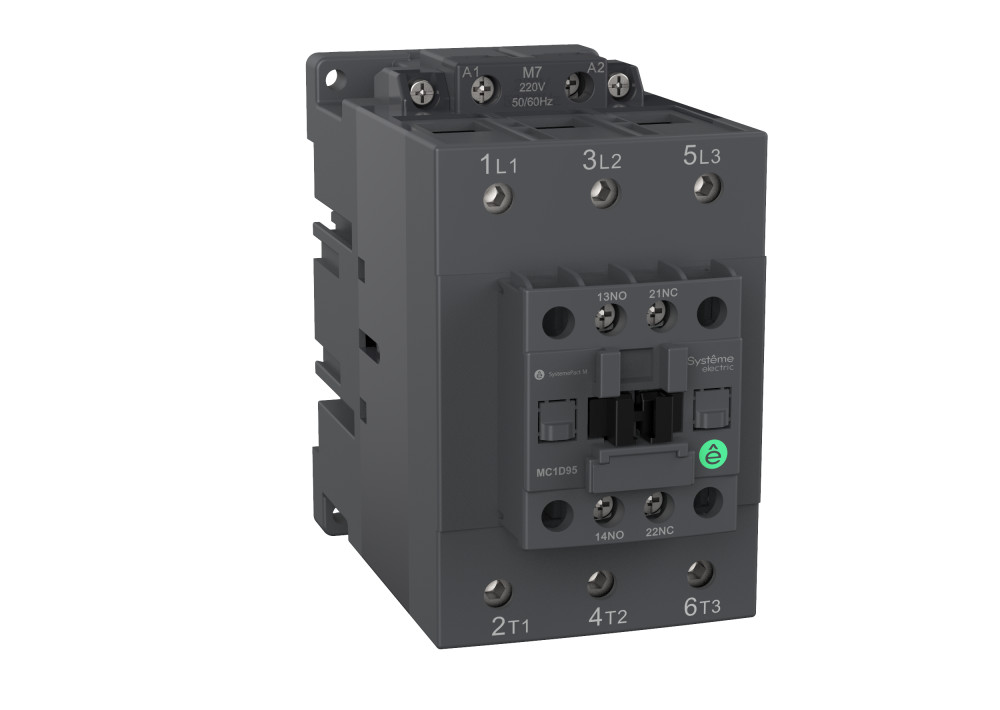

Изображение может отличаться от конкретного исполнения.

Systeme Electric

КОНТАКТОР MC1D 3P 80A НО+НЗ 110-250V AC/DC

Артикул: MC1D80KUE ETIM-класс: EC000066 EAN: 14680409071530 EAN: 4680409071533 Обновлено: 04.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В37 кВт
Номин рабочий ток Ie при AC-3 400 В80 А
Номин рабочий ток Ie при AC-1 400 В80 А
Номин напряжение питания цепи управ Us AC 50 Гц110...110 В
Номин. напряжение питания цепи управления Us AC 60 Гц110...110 В
Номин напряж питания цепи управ Us пост тока DC110...110 В
Номин. раб. ток Ie при AC-4, 400 В65 А
Номин. коммутируем. мощность при AC-4, 400 В30 кВт

Описание и назначение

Контактор серии SystemePact MC1D на номинальный ток 80 А, 3P, 1НО+1НЗ; напряжение управления – 110…250 В пер./пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 10

Номин коммутируем мощность при AC-3 400 ВEF001364 37 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 80 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 80 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 110...110 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 110...110 В
Номин напряж питания цепи управ Us пост тока DCEF003980 110...110 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип напряжения управленияEF008242 AC/DC (перемен./постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 65 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 30 кВт

Материалы и конструкция 1

Модульное исполнениеEF001126 Да

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Контактор

Прочие характеристики 4

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.124 × 0.073 × 0.141 м 1.48 0.00127633 4680409071533
TRANSPORTING 10 шт. 0.43 × 0.286 × 0.167 м 15.96 0.02053766 14680409071530

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.124 × 0.073 × 0.141 м
    Вес, кг
    1.48
    Объём, м³
    0.00127633
    EAN / GTIN
    4680409071533

  • TRANSPORTING

    В упаковке
    10 шт.
    Габариты
    0.43 × 0.286 × 0.167 м
    Вес, кг
    15.96
    Объём, м³
    0.02053766
    EAN / GTIN
    14680409071530
