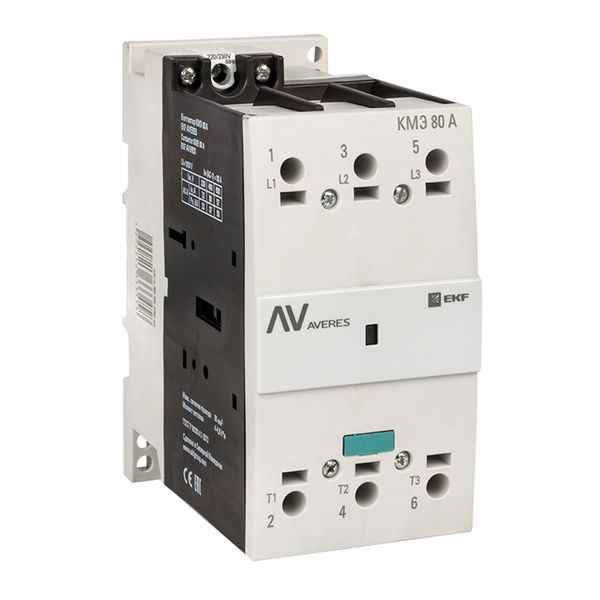

Контактор КМЭ 80А 230В АС EKF AVERES

Изображение может отличаться от конкретного исполнения.

EKF

Контактор КМЭ 80А 230В АС EKF AVERES

Артикул: ctr-s-80-00-230-av ETIM-класс: EC000066 EAN: 4690216333458 EAN: 14690216333455 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В37 кВт
Номин рабочий ток Ie при AC-3 400 В80 А
Номин рабочий ток Ie при AC-1 400 В135 А
Номин напряжение питания цепи управ Us AC 50 Гц195,5...253 В
Номин. раб. ток Ie при AC-4, 400 В37 А
Номин. коммутируем. мощность при AC-4, 400 В18 кВт
Номинальная рабочая мощность NEMA22 кВт
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Контакторы КМЭ EKF AVERES состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 9

Номин коммутируем мощность при AC-3 400 ВEF001364 37 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 80 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 135 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 195,5...253 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 37 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 18 кВт
Номинальная рабочая мощность NEMAEF011960 22 кВт

Материалы и конструкция 1

Модульное исполнениеEF001126 Нет

Монтаж и подключение 1

Кол-во норм замкн-НЗ силовых контактовEF001375 0

Классификация и назначение 1

Серияданные поставщика Averes

Прочие характеристики 6

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.106 × 0.15 × 0.13 м 1.345 0.002067 4690216333458
Групповая упаковка шт 1 шт. 0.106 × 0.15 × 0.13 м 1.345 0.002067 4690216333458
Транспортная упаковка упак. (8 шт) 8 шт. 0.44 × 0.3 × 0.15 м 11.28 0.0198 14690216333455

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.106 × 0.15 × 0.13 м
    Вес, кг
    1.345
    Объём, м³
    0.002067
    EAN / GTIN
    4690216333458

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.106 × 0.15 × 0.13 м
    Вес, кг
    1.345
    Объём, м³
    0.002067
    EAN / GTIN
    4690216333458

  • Транспортная упаковка упак. (8 шт)

    В упаковке
    8 шт.
    Габариты
    0.44 × 0.3 × 0.15 м
    Вес, кг
    11.28
    Объём, м³
    0.0198
    EAN / GTIN
    14690216333455
