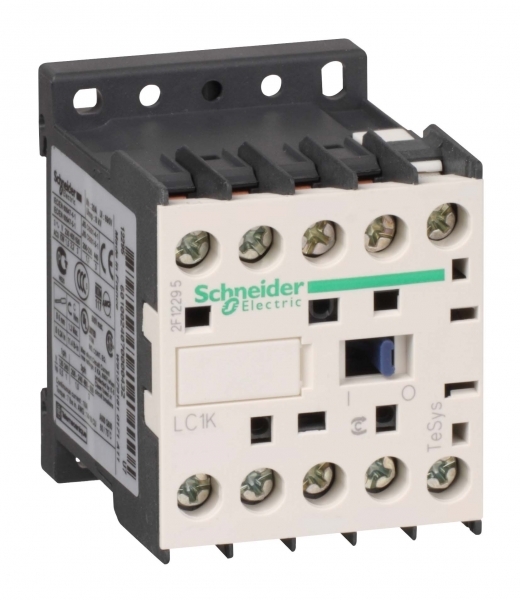

КОНТАКТОР K 3P,16А,НО,24V50/60ГЦ
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин коммутируем мощность при AC-3 400 В7.5 кВт
Номин рабочий ток Ie при AC-3 400 В16 А
Номин рабочий ток Ie при AC-1 400 В20 А
Номин напряжение питания цепи управ Us AC 50 Гц24...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц24...24 В
Номин. раб. ток Ie при AC-4, 400 В6 А
Номин. коммутируем. мощность при AC-4, 400 В2.2 кВт
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
<p>КОНТАКТОР K 3P,16 А,НО,24V 50/60 ГЦ,ЗАЖИМ ПОД ВИНТ<br />Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
|---|---|
| Механическая стойкостьданные поставщика | удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 удары контакто |
| Огнестойкостьданные поставщика | V1 в соответствии с UL 94 требование 2 в соответствии с NF F 16-101 требование 2 в соответствии с NF F 16-102 |
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -50-80 °C |
| Электрическая износостойкостьданные поставщика | 1.3 млн. циклов 16 А AC-3 при Ue |
Электрические и световые параметры 28
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 7.5 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 16 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 20 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 24...24 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 24...24 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 6 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 2.2 кВт |
| номинальный кратковременно допустимый токданные поставщика | 115 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 20 А в |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 3600 цикл/ч |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В для цепь сигнализации |
| Минимальный коммутируемый токданные поставщика | 5 мА для цепь сигнализации |
| Мощность двигателя, квтданные поставщика | 4 кВт в 480 V переменный ток 50/60 Гц 4 кВт в 500...600 В переменный ток 50/60 Гц 4 кВт в 660...690 V переменный ток 50/60 Гц 5.5 кВт в 440 V переменный ток 50/60 Гц 4 кВт в 220...230 V переменный ток |
| Напряжение цепи управленияданные поставщика | 24 V переменный ток 50/60 Гц |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | силовая цепь: 600 В в соответствии с UL 508 силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 609 |
| номинальное рабочее напряжениеданные поставщика | силовая цепь: 690 V переменный ток 50/60 Гц цепь сигнализации: |
| номинальный рабочий токданные поставщика | 16 А в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 30-30 В·А 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 4.5-4.5 В·А 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,8...1,15 Uc 50 °C) отпускание: 0,2...0,75 Uc 50 °C) |
| Сопротивление изоляцииданные поставщика | > 10 МОм для цепь сигнализации |
| Среднее полное сопротивлениеданные поставщика | 3 мОм - Ith 20 А 50 Гц для силовая цепь |
| Тип цепи управленияданные поставщика | пер. ток в 50/60 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TC в соответствии с IEC 60068 TC в соответствии с DIN 50016 |
Монтаж и подключение 6
| Вспомогательные контактыданные поставщика | 1 Н.О. |
|---|---|
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
| Монтажная опораданные поставщика | монтаж на панель рейка |
| Применение контактораданные поставщика | управление электродвигателем |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.75-4 мм²гибкий без наконечника винтовой зажим 1 кабель (-и) 0.34-2.5 мм²гибкий с кабельным наконечником винтовой заж |
| Тип вспом. контактовданные поставщика | тип мгновенный 1 Н.О. |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
|---|
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | AC-3 |
| Область примененияданные поставщика | управление |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys K |
| Стандартыданные поставщика | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
| Тип продуктаданные поставщика | контактор |
Прочие характеристики 22
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Безопасный уровень надежностиданные поставщика | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Время работыданные поставщика | 10...20 мс отключение катушки и размыкание Н.О. контакта 10...20 мс включение катушки замыкание Н.О. контакта |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Инструкции по завершению срока службы продуктаданные поставщика | 0.5 мм |
| Код совместимостиданные поставщика | LC1K |
| Краткое название устройстваданные поставщика | LC1K |
| Наименование продуктаданные поставщика | TeSys K |
| Не содержит ртутиданные поставщика | да |
| Номинальная включающая способность irmsданные поставщика | 110 А переменный ток для цепь сигнализации в соответствии с IEC 60947 160 А переменный ток для силовая цепь в соответствии с NF C 63-110 160 А переменный ток для силовая цепь в соответствии с IEC 6094 |
| Номинальная отключающая способностьданные поставщика | 110 А в 440 V в соответствии с IEC 60947 80 А в 500 V в соответствии с IEC 60947 70 А в 660...690 V в соответствии с IEC 60947 |
| Профиль кругооборотаданные поставщика | ENVEOLI1503003EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | UL CSA |
| Соответствующий номинал предохранителяданные поставщика | 25 А gG в |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Теплоотдачаданные поставщика | 1.3-1.3 Вт |
| Экологическая отчетнстьданные поставщика | ENVPEP1503003EN |
