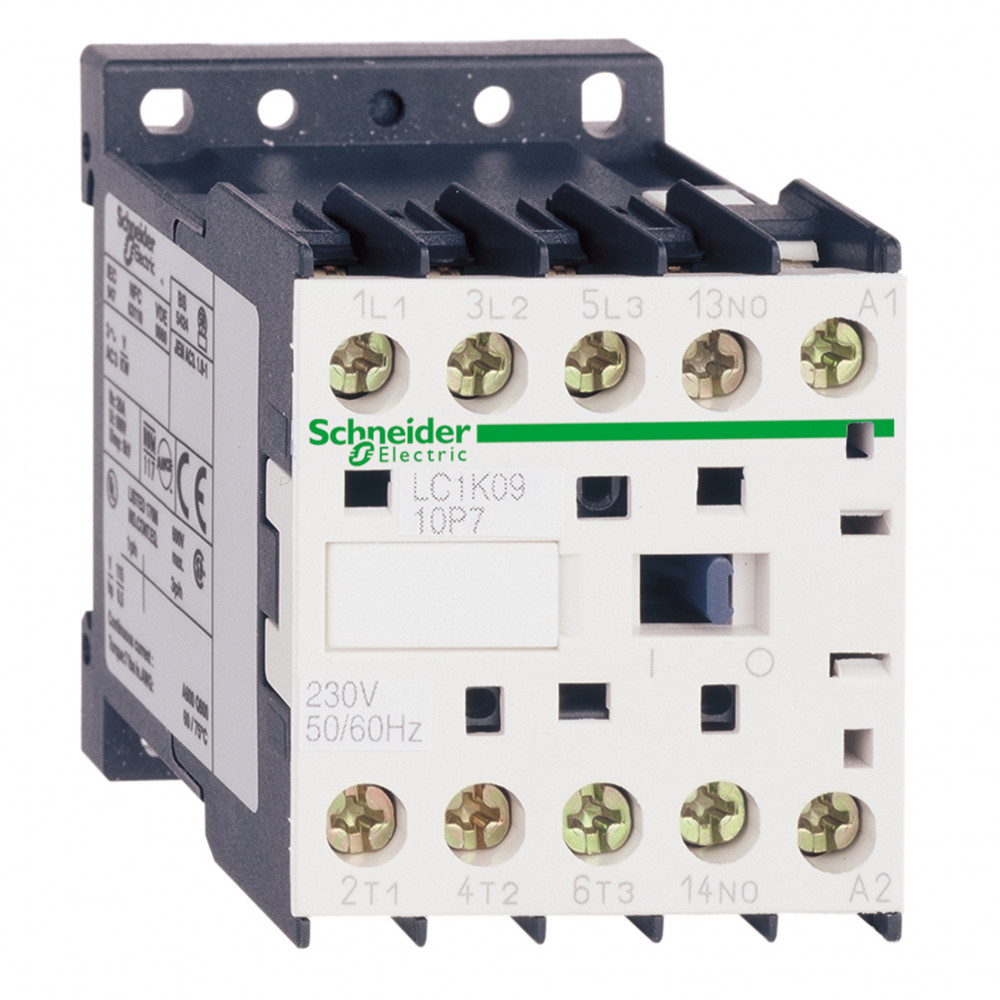

КОНТАКТОР K 3P,12 A,НО,24V50/60ГЦ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Механическая износостойкостьданные поставщика	10 млн. циклов
Механическая стойкостьданные поставщика	удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 удары контакто
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 требование 2 в соответствии с NF F 16-101 требование 2 в соответствии с NF F 16-102
Степень защиты ipданные поставщика	IP2x в соответствии с VDE 0106
Температура окружающей среды при храненииданные поставщика	-50-80 °C
Электрическая износостойкостьданные поставщика	0.3 млн. циклов 20 А AC-1 при Ue

Электрические и световые параметры 28

Номин коммутируем мощность при AC-3 400 ВEF001364	5.5 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	12 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	20 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978	24...24 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	24...24 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	6 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	2.2 кВт
номинальный кратковременно допустимый токданные поставщика	115 А в
условный тепловой ток на открытом воздухеданные поставщика	20 А в
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	3600 цикл/ч
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	4 кВт в 480 В Переменный ток 50/60 Гц AC-3 4 кВт в 500...600 В Переменный ток 50/60 Гц AC-3 4 кВт в 660...690 V Переменный ток 50/60 Гц AC-3 2.2 кВт в 400 V Переменный ток 50/60 Гц AC-4 3 кВт в 220...
Напряжение цепи управленияданные поставщика	24 В Переменный ток 50/60 Гц
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ
номинальное напряжение изоляцииданные поставщика	силовая цепь: 600 В в соответствии с UL 508 силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 609
номинальное рабочее напряжениеданные поставщика	силовая цепь: 690 V Переменный ток 50/60 Гц цепь сигнализации:
номинальный рабочий токданные поставщика	20 А 50 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при срабатыванииданные поставщика	30-30 В·А 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика	4.5-4.5 В·А 20 °C)
Пределы напряжения цепи управленияданные поставщика	находится в состоянии работы: 0,8...1,15 Uc 50 °C) отпускание: 0,2...0,75 Uc 50 °C)
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	3 мОм - Ith 20 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пер. ток в 50/60 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TC в соответствии с IEC 60068 TC в соответствии с DIN 50016

Монтаж и подключение 6

Вспомогательные контактыданные поставщика	1 Н.О.
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	монтаж на панель рейка
Применение контактораданные поставщика	управление электродвигателем активная нагрузка
Соединения – клеммыданные поставщика	винтовой зажим 2 кабель (-и) 4-4 мм²жесткий кабель винтовой зажим 2 кабель (-и) 4-4 мм²Гибкий без наконечника винтовой зажим 2 кабель (-и) 1.5-1.5 мм²Гибкий с кабельным наконечником
Тип вспом. контактовданные поставщика	тип мгновенный 1 Н.О.

Механические характеристики 1

Момент затяжкиданные поставщика	1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм

Классификация и назначение 5

Категория примененияданные поставщика	AC-1 AC-4 AC-3
Область примененияданные поставщика	управлене освещением
Серияданные поставщика	TeSys K TeSys
Стандартыданные поставщика	BS 5424 МЭК 60947 NF C 63-110 VDE 0660
Тип продуктаданные поставщика	контактор

Прочие характеристики 14

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время работыданные поставщика	10...20 мс отключение катушки и размыкание Н.О. контакта 10...20 мс включение катушки замыкание Н.О. контакта
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Инструкции по завершению срока службы продуктаданные поставщика	0.5 мм
Код совместимостиданные поставщика	LC1K
Краткое название устройстваданные поставщика	LC1K
Наименование продуктаданные поставщика	TeSys K
Номинальная включающая способность irmsданные поставщика	110 А Переменный ток для цепь сигнализации в соответствии с МЭК 60947 144 А Переменный ток для силовая цепь в соответствии с NF C 63-110 144 А Переменный ток для силовая цепь в соответствии с МЭК 6094
Номинальная отключающая способностьданные поставщика	110 А в 440 V в соответствии с МЭК 60947 80 А в 500 V в соответствии с МЭК 60947 70 А в 660...690 V в соответствии с МЭК 60947
Сертификатыданные поставщика	UL CSA
Соответствующий номинал предохранителяданные поставщика	25 А gG в
Теплоотдачаданные поставщика	1.3-1.3 Вт

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.18 кг
Рабочая высотаданные поставщика	2000 м без ухудшения номинальных значений
