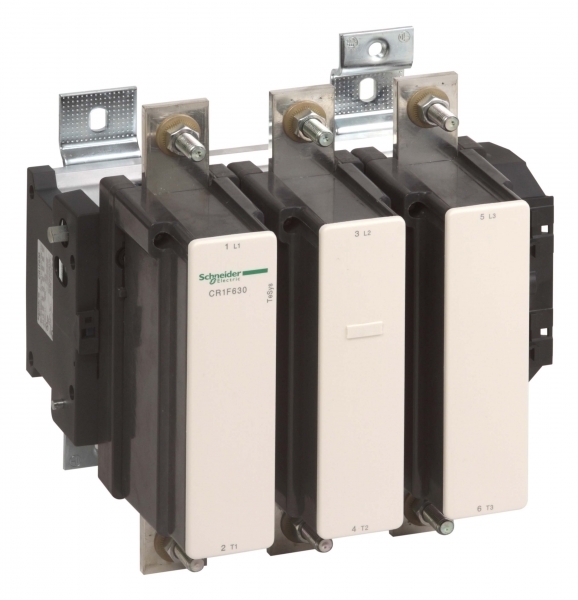

КОНТАКТОР F 3P,800 A,220V DC1.8 ВТ,РАСШ.
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Контактор с магнитной защелкой серии LC TeSys Schneider Electric<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -5-55 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 5 млн. циклов |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 27
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 450 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 800 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 1000 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 220...240 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 220...240 В |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 220...240 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | AC/DC (перемен./постоян.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 225 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 110 кВт |
| номинальный кратковременно допустимый токданные поставщика | 5500 А в |
| условный тепловой ток на открытом воздуданные поставщика | 1000 А в |
| Диапазон мощностиданные поставщика | 250-500 кВт в 200-240 В 3 фазы 250-500 кВт в 380-440 В 3 фазы 110-220 кВт в 200-240 В 3 фазы 250-500 кВт в 480-500 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 600 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 450 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 450 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 475 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3) 110 кВт в 400 В Переменный ток 50/60 Гц (AC-4) 450 к |
| Мощность, рассеиваемая одним полюсомданные поставщика | 120 Вт AC-1 77 Вт AC-3 |
| Напряжение катушки контактораданные поставщика | 220 В пост. ток стандартный 230 В пост. ток стандартный 220 В пер. ток стандартный 230 В пер. ток стандартный 240 В пер. ток стандартный |
| Напряжение цепи управленияданные поставщика | 220...230 V Постоянный ток (DC) 220...240 В Переменный ток 40...400 Hz |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 1000 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при удержании, втданные поставщика | 12-12 Вт в 20 °C |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 55 °C) отпускание: 0,3...0,5 Uc 55 °C) |
| Пусковая мощность, втданные поставщика | 1900-1900 Вт 20 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.12 мОм - Ith 1000 А 50 Гц |
| Тип цепи управленияданные поставщика | пост. ток стандартный пер. ток в 40...400 Hz |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Применение контактораданные поставщика | управление электродвигателем активная нагрузка |
| Соединения – клеммыданные поставщика | Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1- |
| Способ монтажаданные поставщика | монтаж на панель |
Механические характеристики 1
| Момент затяжкиданные поставщика | Цепь управления: 1.2 Н·м Силовая цепь: 58 Н·м |
|---|
Классификация и назначение 6
| Категория примененияданные поставщика | AC-4 AC-1 AC-3 |
|---|---|
| Серияданные поставщика | TeSys F TeSys |
| Стандартыданные поставщика | IEC 60947-1 JIS C8201-4-1 EN 60947-4-1 EN 60947-1 IEC 60947-4-1 |
| Тип катушкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | Контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 11
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Время работыданные поставщика | 40...50 мс отключение 60...80 мс включение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Номинальная отключающая способностьданные поставщика | 6400 А в соответствии с IEC 60947-4-1 |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Сертификатыданные поставщика | ABS UL CCC CSA RMRoS CB UKCA |
| Соответствующий номинал предохранителяданные поставщика | 1000 А gG в |
| Теплоотдачаданные поставщика | 12-12 Вт |
