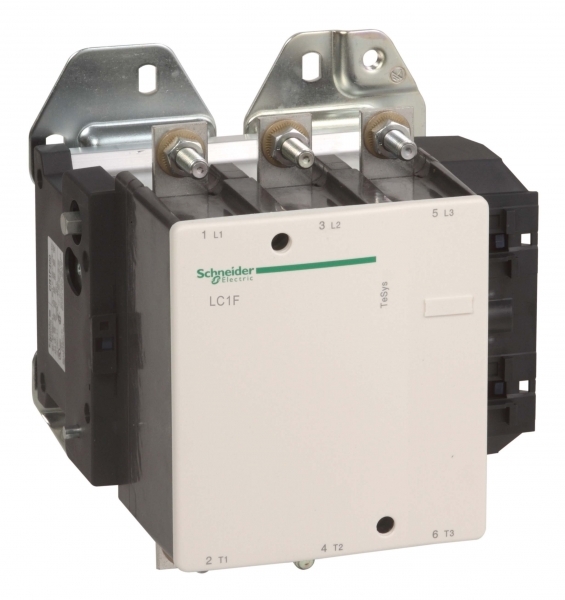

КОНТАКТОР F 3P,500 A,БЕЗ КАТУШКИ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>КОНТАКТОР F 3P,500 A,БЕЗ КАТУШКИ,<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Механическая стойкостьданные поставщика | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор разомкнут: 9 Гн за 1/2 синусоиды (11 мс) удары контактор замкнут: 15 Гн для 1/2 |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 20
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 250 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 500 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 700 А |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 160 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 80 кВт |
| номинальный кратковременно допустимый токданные поставщика | 4200 А в |
| условный тепловой ток на открытом воздуданные поставщика | 700 А в |
| Категория перенапряженияданные поставщика | III |
| Максимальный ток питанияданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 250 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 280 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 295 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 335 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 355 к |
| Мощность, рассеиваемая одним полюсомданные поставщика | 88 Вт AC-1 45 Вт AC-3 |
| Напряжение цепи управленияданные поставщика | 48...1000 V пер. ток 40...400 Hz with LX1/LX9 coil 48...440 V пост. ток with LX4 coil |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 700 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 1050-1150 В·А, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil 990-1220 В·А (at 20 °C)with LX4 coil |
| Потребляемая мощность при удержании, в·аданные поставщика | 16-20 В·А 4.54-8 В·А |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc Переменный ток 40...400 Hz отпускание: 0,3...0,5 Uc Переменный ток 40...400 Hz находится в состоянии работы: 0,85...1,1 Uc Постоянный ток (DC) отпускание: 0 |
| Среднее полное сопротивлениеданные поставщика | 0.18 мОм - Ith 700 А 50 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | Силовая цепь: клеммы с кольцевыми наконечниками 2 кабель (-и) 240-240 мм² Силовая цепь: шина 2 кабель (-и) - сечение шины: 40 x 5 mm Силовая цепь: болтовое соединение Цепь управления: винтовой зажим 1 |
| Способ монтажаданные поставщика | монтаж на панель |
Механические характеристики 1
| Момент затяжкиданные поставщика | Силовая цепь: 35 Н·м Цепь управления: 1.2 Н·м |
|---|
Классификация и назначение 4
| Категория примененияданные поставщика | AC-4 AC-1 AC-3 |
|---|---|
| Серияданные поставщика | TeSys F TeSys |
| Стандартыданные поставщика | JIS C8201-4-1 EN 60947-1 IEC 60947-1 EN 60947-4-1 IEC 60947-4-1 |
| Тип продуктаданные поставщика | Контактор |
Прочие характеристики 12
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Время работыданные поставщика | 40...75 мс включение для with LX1/LX9 coil 100...170 мс отключение для with LX1/LX9 coil 50...60 мс включение для with LX4 coil 45...60 мс отключение для with LX4 coil |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Номинальная включающая способность irmsданные поставщика | 5000 А Переменный ток в соответствии с IEC 60947-4-1 |
| Номинальная отключающая способностьданные поставщика | 4000 А в соответствии с IEC 60947-4-1 |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Сертификатыданные поставщика | CSA LROS (Lloyds register of shipping) DNV BV ABS CB RMRoS RINA UL UKCA |
| Соответствующий номинал предохранителяданные поставщика | 500 А aM в |
| Теплоотдачаданные поставщика | 18-18 Вт |
