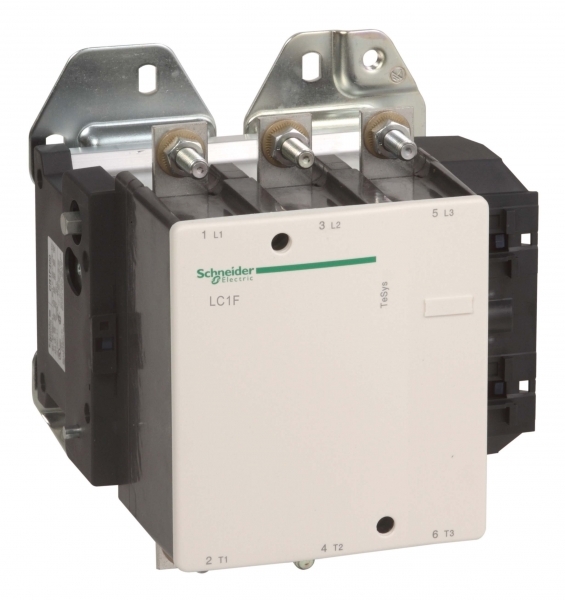

КОНТАКТОР F 3P, 500 A, 115V 50/60 ГЦ,

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТАКТОР F 3P, 500 A, 115V 50/60 ГЦ,

Артикул: LC1F500FE7 ETIM-класс: EC000066 Обновлено: 04.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В250 кВт
Номин рабочий ток Ie при AC-3 400 В500 А
Номин рабочий ток Ie при AC-1 400 В700 А
Номин напряжение питания цепи управ Us AC 50 Гц115...115 В
Номин. напряжение питания цепи управления Us AC 60 Гц115...115 В
Номин. раб. ток Ie при AC-4, 400 В160 А
Номин. коммутируем. мощность при AC-4, 400 В80 кВт
Тип подключения силовой электрич цепиБолтовое соединение

Описание и назначение

<p>КОНТАКТОР F 3P, 500 A, 115V 50/60 ГЦ,<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Допустимая температура воздуха вокруг устройстваданные поставщика -40-70 °C
Механическая износостойкостьданные поставщика 10 млн. циклов
Рабочая температура окружающей средыданные поставщика -5-55 °C
Степень защиты ipданные поставщика IP20 Передняя панель с ограждениями в соответствии с МЭК 60529 IP20 Передняя панель с ограждениями в соответствии с VDE 0106
Температура окружающей среды при храненииданные поставщика -60-80 °C

Электрические и световые параметры 27

Номин коммутируем мощность при AC-3 400 ВEF001364 250 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 500 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 700 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 115...115 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 115...115 В
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 160 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 80 кВт
номинальный кратковременно допустимый токданные поставщика 4200 А в
условный тепловой ток на открытом воздухеданные поставщика 700 А в
Диапазон мощностиданные поставщика 250-500 кВт в 380-440 В 3 фазы 110-220 кВт в 380-440 В 3 фазы 110-220 кВт в 200-240 В 3 фазы 250-500 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика III
Максимальная частота коммутацииданные поставщика 2400 цикл/ч в
Мощность двигателя, квтданные поставщика 250 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 280 кВт в 415 V Переменный ток 50/60 Гц (AC-3) 295 кВт в 440 V Переменный ток 50/60 Гц (AC-3) 355 кВт в 500 V Переменный ток 50/60 Гц (AC-3) 335 кВ
Мощность, рассеиваемая одним полюсомданные поставщика 88 Вт AC-1 45 Вт AC-3
Напряжение катушки контактораданные поставщика 115 В пер. ток стандартный
Напряжение цепи управленияданные поставщика 115 V Переменный ток 40...400 Hz
номинальное импульсное выдерживаемое напряжениеданные поставщика 8 кВ
номинальное напряжение изоляцииданные поставщика 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
номинальный рабочий токданные поставщика 700 А 40 °C) в
Описание полюсовданные поставщика 3P
Потребляемая мощность при срабатыванииданные поставщика 1100-1100 В·А 40...400 Hz 0.9 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика 18-18 В·А 40...400 Hz 0.9 20 °C)
Пределы напряжения цепи управленияданные поставщика находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C) отпускание: 0,3...0,5 Uc 40...400 Hz 55 °C)
Среднее полное сопротивлениеданные поставщика 0.18 мОм - Ith 700 А 50 Гц
Тип цепи управленияданные поставщика пер. ток в 40...400 Hz

Материалы и конструкция 2

Модульное исполнениеEF001126 Да
Защитное исполнениеданные поставщика TH

Монтаж и подключение 4

Конфигурация главных контактовданные поставщика 3 Н.О.
Монтажная опораданные поставщика монтаж на панель
Применение контактораданные поставщика управление электродвигателем активная нагрузка
Соединения – клеммыданные поставщика цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-

Механические характеристики 1

Момент затяжкиданные поставщика цепь управления: 1.2 Н-м силовая цепь: 35 Н-м

Классификация и назначение 5

Категория примененияданные поставщика AC-1 AC-4 AC-3
Серияданные поставщика TeSys F TeSys
Стандартыданные поставщика МЭК 60947-1 EN 60947-1 IEC 60947-4-1 EN 60947-4-1 JIS C8201-4-1
Тип продуктаданные поставщика контактор
Тип пускателяданные поставщика контактор прямого пуска

Прочие характеристики 10

Кол-во норм разомкнутых-НО силовых контEF001374 3
Время работыданные поставщика 40...65 мс включение 100...170 мс отключение
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика LC1F
Краткое название устройстваданные поставщика LC1F
Наименование продуктаданные поставщика TeSys F
Номинальная отключающая способностьданные поставщика 4000 А в соответствии с IEC 60947-4-1
Сертификатыданные поставщика ABS LROS (Lloyds register of shipping) UL RMRoS RINA CSA CB DNV BV
Соответствующий номинал предохранителяданные поставщика 500 А aM в
Теплоотдачаданные поставщика 18-18 Вт

Размеры и упаковка

Изделие

Вес неттоданные поставщика 11.35 кг
