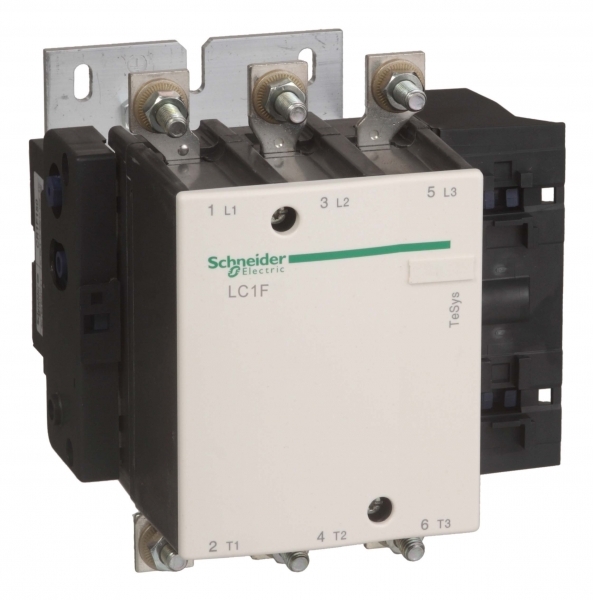

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР F 3P,330А,110V50/60ГЦ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>КОНТАКТОР F 3P,330 А,110V 50/60 ГЦ,<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 Передняя панель с ограждениями в соответствии с МЭК 60529 IP20 Передняя панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 27
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 160 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 330 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 400 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 110...110 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 110...110 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 125 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 59 кВт |
| номинальный кратковременно допустимый токданные поставщика | 2650 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 400 А в |
| Диапазон мощностиданные поставщика | 55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 480-500 В 3 фазы 110-220 кВт в 380-440 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 160 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 180 кВт в 415 V Переменный ток 50/60 Гц (AC-3) 200 кВт в 440 V Переменный ток 50/60 Гц (AC-3) 200 кВт в 500 V Переменный ток 50/60 Гц (AC-3) 220 кВ |
| Мощность, рассеиваемая одним полюсомданные поставщика | 44 Вт AC-1 31 Вт AC-3 |
| Напряжение катушки контактораданные поставщика | 110 В пер. ток стандартный |
| Напряжение цепи управленияданные поставщика | 110 В Переменный ток 40...400 Hz |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 400 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 650-650 В·А 40...400 Hz 0.9 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 10-10 В·А 40...400 Hz 0.9 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C) отпускание: 0,35...0,55 Uc 40...400 Hz 55 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.28 мОм - Ith 400 А 50 Гц |
| Тип цепи управленияданные поставщика | пер. ток в 40...400 Hz |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Монтажная опораданные поставщика | монтаж на панель |
| Применение контактораданные поставщика | управление электродвигателем активная нагрузка |
| Соединения – клеммыданные поставщика | цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1- |
Механические характеристики 1
| Момент затяжкиданные поставщика | цепь управления: 1.2 Н-м силовая цепь: 35 Н-м |
|---|
Классификация и назначение 5
| Категория примененияданные поставщика | AC-4 AC-1 AC-3 |
|---|---|
| Серияданные поставщика | TeSys F TeSys |
| Стандартыданные поставщика | EN 60947-1 JIS C8201-4-1 EN 60947-4-1 IEC 60947-4-1 МЭК 60947-1 |
| Тип продуктаданные поставщика | контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 10
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Время работыданные поставщика | 40...65 мс включение 100...170 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Номинальная отключающая способностьданные поставщика | 2640 А в соответствии с IEC 60947-4-1 |
| Сертификатыданные поставщика | BV DNV CSA ABS UL CB RMRoS LROS (Lloyds register of shipping) RINA |
| Соответствующий номинал предохранителяданные поставщика | 400 А aM в |
| Теплоотдачаданные поставщика | 8-8 Вт |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 8.6 кг |
|---|
