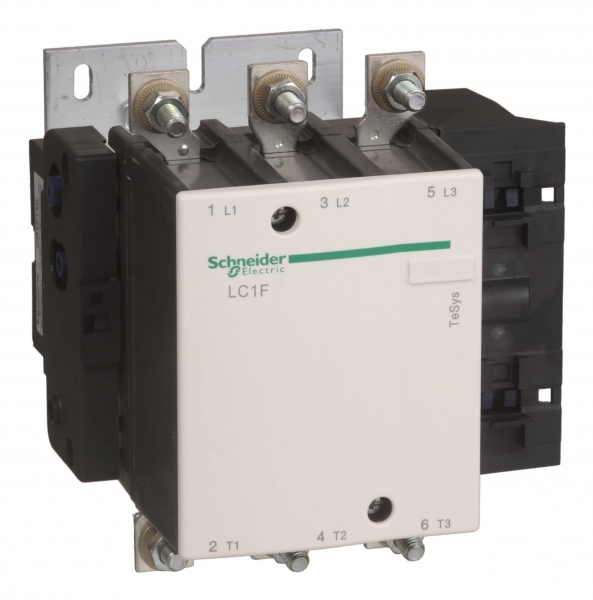

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР F 3P,265 А,БЕЗ КАТУШКИ,
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
КОНТАКТОР F 3P,265 А,БЕЗ КАТУШКИ,<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая стойкостьданные поставщика | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 5 g (ном.), 5...300 Гц удары контактор разомкнут: 6 Гн для 1/2 синусоиды (11 мс) удары контактор замкнут: 15 Гн для 1/2 |
| Рабочая температураданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 лицевая панель с ограждениями в соответствии с IEC 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 16
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 132 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 265 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 350 А |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 105 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 51 кВт |
| номинальный кратковременно допустимый токданные поставщика | 2200 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 350 А в |
| Категория перенапряженияданные поставщика | III |
| Мощность двигателя, квтданные поставщика | 132 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 140 кВт в 415 V переменный ток 50/60 Гц (AC-3) 140 кВт в 440 V переменный ток 50/60 Гц (AC-3) 147 кВт в 1000 V переменный ток 50/60 Гц (AC-3) 160 к |
| Мощность, рассеиваемая одним полюсомданные поставщика | 37 Вт AC-1 21 Вт AC-3 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 350 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Среднее полное сопротивлениеданные поставщика | 0.3 мОм - Ith 350 А 50 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Монтажная опораданные поставщика | монтаж на панель |
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 240-240 мм² силовая цепь: разъем 1 кабель (-и) 240-240 мм² силовая цепь: болтов |
Механические характеристики 1
| Момент затяжкиданные поставщика | силовая цепь: 35 Н-м |
|---|
Классификация и назначение 6
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | AC-3 AC-4 AC-1 |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys F |
| Стандартыданные поставщика | IEC 60947-1 IEC 60947-4-1 JIS C8201-4-1 EN 60947-1 EN 60947-4-1 |
| Тип продуктаданные поставщика | контактор |
Прочие характеристики 17
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Не содержит ртутиданные поставщика | да |
| Номинальная включающая способность irmsданные поставщика | 2650 А переменный ток в соответствии с IEC 60947-4-1 |
| Номинальная отключающая способностьданные поставщика | 2120 А в соответствии с IEC 60947-4-1 |
| Профиль кругооборотаданные поставщика | ENVEOLI100418 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | ABS CB DNV RMRoS UL CSA RINA LROS (Lloyds register of shipping) BV |
| Соответствующий номинал предохранителяданные поставщика | 315 А aM в |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP080208EN |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
|---|
