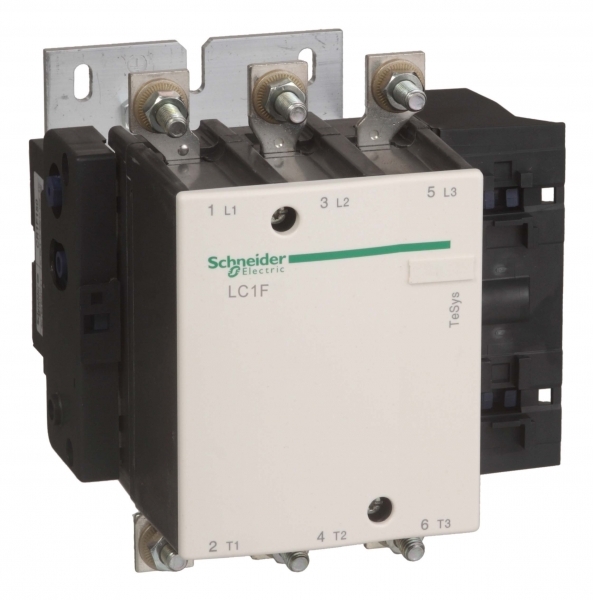

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР F 3P, 265 А,110V DС,
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>КОНТАКТОР F 3P, 265 А,110V DС,<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 25
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 132 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 265 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 350 А |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 110...110 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 105 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 51 кВт |
| номинальный кратковременно допустимый токданные поставщика | 2200 А в |
| условный тепловой ток на открытом воздуданные поставщика | 350 А в |
| Диапазон мощностиданные поставщика | 55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 480-500 В 3 фазы 110-220 кВт в 380-440 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 132 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 140 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 140 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 160 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 160 кВ |
| Мощность, рассеиваемая одним полюсомданные поставщика | 37 Вт AC-1 21 Вт AC-3 |
| Напряжение катушки контактораданные поставщика | 110 В пост. ток стандартный |
| Напряжение цепи управленияданные поставщика | 110 В Постоянный ток (DC) |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 350 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при удержании, втданные поставщика | 5-5 Вт в 20 °C |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 55 °C) отпускание: 0,15...0,2 Uc 55 °C) |
| Пусковая мощность, втданные поставщика | 750-750 Вт 20 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.3 мОм - Ith 350 А 50 Гц |
| Тип цепи управленияданные поставщика | пост. ток стандартный |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1- |
| Способ монтажаданные поставщика | монтаж на панель |
Механические характеристики 1
| Момент затяжкиданные поставщика | Цепь управления: 1.2 Н·м Силовая цепь: 35 Н·м |
|---|
Классификация и назначение 6
| Категория примененияданные поставщика | AC-3 AC-4 AC-1 |
|---|---|
| Серияданные поставщика | TeSys F TeSys |
| Стандартыданные поставщика | EN 60947-1 IEC 60947-4-1 JIS C8201-4-1 IEC 60947-1 EN 60947-4-1 |
| Тип катушкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | Контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 11
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Время работыданные поставщика | 40...50 мс включение 40...65 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Номинальная отключающая способностьданные поставщика | 2120 А в соответствии с IEC 60947-4-1 |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Сертификатыданные поставщика | BV ABS CSA CB LROS (Lloyds register of shipping) DNV UL RMRoS RINA UKCA |
| Соответствующий номинал предохранителяданные поставщика | 315 А aM в |
| Теплоотдачаданные поставщика | 5-5 Вт |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 7.44 кг |
|---|---|
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.251 × 0.25 × 0.25 м | 8 | 0.0156875 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.251 × 0.25 × 0.25 м
- Вес, кг
- 8
- Объём, м³
- 0.0156875
- EAN / GTIN
