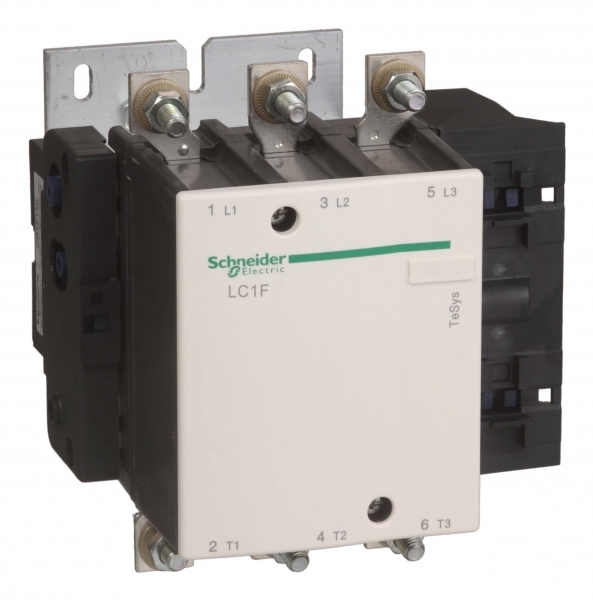

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР F 3P,185 A,220V DС,
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Контактор F 3p,185 А,220В dс,. диапазон: TeSys<br /> - наименование изделия: TeSys F<br /> - тип устройства или его аксессуаров: контактор<br /> - краткое название устройства: LC1F<br /> - применение контактора: активная нагрузка, управление электродвигателем<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Рабочая температураданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP2x лицевая панель с ограждениями в соответствии с IEC 60529 IP2x лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 26
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 90 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 185 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 275 А |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 220...230 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 70 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 33 кВт |
| номинальный кратковременно допустимый токданные поставщика | 1500 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 275 А в |
| Диапазон мощностиданные поставщика | 30-50 кВт в 200-240 В 3 фазы 55-100 кВт в 200-240 В 3 фазы 55-100 кВт в 380-440 В 3 фазы 55-100 кВт в 480-500 В 3 фазы 110-220 кВт в 480-500 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 90 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 100 кВт в 415 V переменный ток 50/60 Гц (AC-3) 100 кВт в 440 V переменный ток 50/60 Гц (AC-3) 110 кВт в 500 V переменный ток 50/60 Гц (AC-3) 110 кВт |
| Мощность, рассеиваемая одним полюсомданные поставщика | 12 Вт AC-3 25 Вт AC-1 |
| Напряжение катушки контактораданные поставщика | 220 В пост. ток стандартный |
| Напряжение цепи управленияданные поставщика | 220 В постоянный ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 275 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при удержании, втданные поставщика | 5-5 Вт в 20 °C |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 55 °C) отпускание: 0,15...0,2 Uc 55 °C) |
| Пусковая мощность, втданные поставщика | 800-800 Вт 20 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.33 мОм - Ith 275 А 50 Гц |
| Тип цепи управленияданные поставщика | пост. ток стандартный |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Монтажная опораданные поставщика | монтаж на панель |
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1- |
Механические характеристики 1
| Момент затяжкиданные поставщика | цепь управления: 1.2 Н-м силовая цепь: 18 Н-м |
|---|
Классификация и назначение 8
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | AC-1 AC-4 AC-3 |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys F |
| Стандартыданные поставщика | EN 60947-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 JIS C8201-4-1 |
| Тип катушкиданные поставщика | стандартный |
| Тип продуктаданные поставщика | контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 18
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Время работыданные поставщика | 30...40 мс включение 30...50 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Не содержит ртутиданные поставщика | да |
| Номинальная отключающая способностьданные поставщика | 1480 А в соответствии с IEC 60947-4-1 |
| Профиль кругооборотаданные поставщика | ENVEOLI100418 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | UL RINA BV ABS RMRoS CB CSA LROS (Lloyds register of shipping) DNV |
| Соответствующий номинал предохранителяданные поставщика | 200 А aM в |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Теплоотдачаданные поставщика | 5-5 Вт |
| Экологическая отчетнстьданные поставщика | ENVPEP080208EN |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.233 × 0.22 × 0.218 м | 4.884 | 0.01117468 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.233 × 0.22 × 0.218 м
- Вес, кг
- 4.884
- Объём, м³
- 0.01117468
- EAN / GTIN
