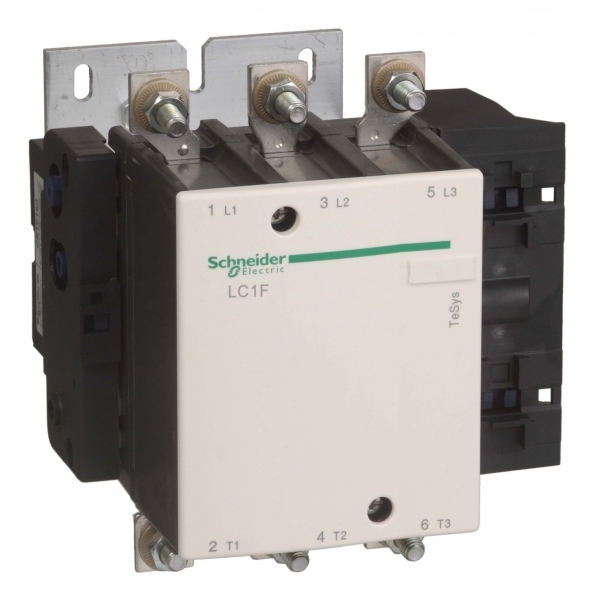

КОНТАКТОР F 3P,115 A,380V 50 ГЦ,
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Контактор F 3p,115 А,380В 50 Гц,. диапазон: TeSys - наименование изделия: TeSys F - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1F - применение контактора: активная нагрузка, управление электродвигателем - категория применения : AC-4, AC-1, AC-3 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - мощность двигателя, кВт: 59 кВт в 415 V переменный ток 50/60 Гц AC-3, 80 кВт в 660…690 V переменный ток 50/60 Гц AC-3, 18.5 кВт в 400 V переменный ток 50/60 Гц AC-4, 30 кВт в 220…230 V переменный ток 50/60 Гц AC-3, 75 кВт в 500 V переменный ток 50/60 Гц AC-3, 55 кВт в 380…400 V переменный ток 50/60 Гц AC-3, 59 кВт в 440 V переменный ток 50/60 Гц AC-3. Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости.... применения: - Промышленность, инфраструктура, строительство и т. д.:, Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Рабочая температураданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP2x лицевая панель с ограждениями в соответствии с IEC 60529 IP2x лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 24
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 55 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 115 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 200 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 380...380 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 40 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 18.5 кВт |
| номинальный кратковременно допустимый токданные поставщика | 1100 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 200 А в |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 55 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 59 кВт в 415 V переменный ток 50/60 Гц (AC-3) 59 кВт в 440 V переменный ток 50/60 Гц (AC-3) 75 кВт в 500 V переменный ток 50/60 Гц (AC-3) 80 кВт в 6 |
| Мощность, рассеиваемая одним полюсомданные поставщика | 15 Вт AC-1 5 Вт AC-3 |
| Напряжение цепи управленияданные поставщика | 380 V переменный ток 50 Гц |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 200 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 550-550 В·А 50 Гц 0.3 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 45-45 В·А 50 Гц 0.3 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C) отпускание: 0,35...0,55 Uc 50/60 Hz 55 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.37 мОм - Ith 200 А 50 Гц |
| Тип цепи управленияданные поставщика | пер. ток в 50 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Монтажная опораданные поставщика | монтаж на панель |
| Применение контактораданные поставщика | управление электродвигателем активная нагрузка |
| Соединения – клеммыданные поставщика | силовая цепь: шина 2 кабель (-и) - сечение шины: 20 x 3 mm силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 95-95 мм² силовая цепь: разъем 1 кабель (-и) 95-95 мм² цепь управления: винтово |
Механические характеристики 1
| Момент затяжкиданные поставщика | силовая цепь: 10 Н-м цепь управления: 1.2 Н-м |
|---|
Классификация и назначение 6
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | AC-4 AC-1 AC-3 |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys F |
| Стандартыданные поставщика | EN 60947-1 EN 60947-4-1 IEC 60947-1 JIS C8201-4-1 IEC 60947-4-1 |
| Тип продуктаданные поставщика | контактор |
Прочие характеристики 18
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Время работыданные поставщика | 23...35 мс включение 5...15 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Не содержит ртутиданные поставщика | да |
| Номинальная отключающая способностьданные поставщика | 920 А в соответствии с IEC 60947-4-1 |
| Профиль кругооборотаданные поставщика | ENVEOLI111214EN_V1 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | ABS CB RINA LROS (Lloyds register of shipping) DNV RMRoS UL CCC BV |
| Соответствующий номинал предохранителяданные поставщика | 125 А aM в |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Теплоотдачаданные поставщика | 12-16 Вт |
| Экологическая отчетнстьданные поставщика | ENVPEP111201EN |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
|---|
