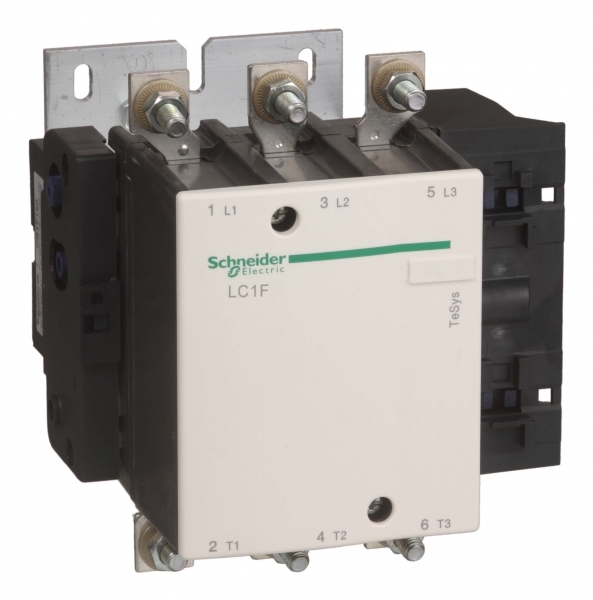

КОНТАКТОР F 3P,115 A,230V 50/60 ГЦ,
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Контактор F 3p,115 А,230В 50/60 Гц,. диапазон: TeSys<br /> - наименование изделия: TeSys F<br /> - тип устройства или его аксессуаров: контактор<br /> - краткое название устройства: LC1F<br /> - применение контактора: активная нагрузка, управление электродвигателем<br /> Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Допустимая температура воздуха вокруг устройстваданные поставщика | 60-70 °C при Uc |
|---|---|
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
| Рабочая температура окружающей средыданные поставщика | -40-60 °C |
| Степень защиты ipданные поставщика | IP2x лицевая панель с ограждениями в соответствии с МЭК 60529 IP2x лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 24
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 55 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 115 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 200 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230...230 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 230...230 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 40 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 18.5 кВт |
| номинальный кратковременно допустимый токданные поставщика | 1100 А в |
| условный тепловой ток на открытом воздуданные поставщика | 200 А в |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Мощность двигателя, квтданные поставщика | 55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 59 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 59 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 75 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 80 кВт в 6 |
| Мощность, рассеиваемая одним полюсомданные поставщика | 15 Вт AC-1 5 Вт AC-3 |
| Напряжение цепи управленияданные поставщика | 230 В Переменный ток 40...400 Hz |
| номинальное напряжение изоляцииданные поставщика | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
| номинальный рабочий токданные поставщика | 200 А 40 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 770-770 В·А 40...400 Hz 0.9 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 8.1-8.1 В·А 40...400 Hz 0.9 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C) отпускание: 0,35...0,55 Uc 40...400 Hz 55 °C) |
| Среднее полное сопротивлениеданные поставщика | 0.37 мОм - Ith 200 А 50 Гц |
| Тип цепи управленияданные поставщика | пер. ток в 40...400 Hz |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH |
Монтаж и подключение 4
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
|---|---|
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | Силовая цепь: шина 2 кабель (-и) - сечение шины: 20 x 3 mm Силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 95-95 мм² Силовая цепь: разъем 1 кабель (-и) 95-95 мм² Цепь управления: винтово |
| Способ монтажаданные поставщика | монтаж на панель |
Механические характеристики 1
| Момент затяжкиданные поставщика | Силовая цепь: 10 Н·м Цепь управления: 1.2 Н·м |
|---|
Классификация и назначение 4
| Категория примененияданные поставщика | AC-3 AC-4 AC-1 |
|---|---|
| Серияданные поставщика | TeSys F TeSys |
| Стандартыданные поставщика | IEC 60947-1 IEC 60947-4-1 EN 60947-1 JIS C8201-4-1 EN 60947-4-1 |
| Тип продуктаданные поставщика | Контактор |
Прочие характеристики 11
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Время работыданные поставщика | 35 мс включение (при Uc) 130 мс отключение (при Uc) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LC1F |
| Краткое название устройстваданные поставщика | LC1F |
| Наименование продуктаданные поставщика | TeSys F |
| Номинальная отключающая способностьданные поставщика | 920 А в соответствии с IEC 60947-4-1 |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Сертификатыданные поставщика | LROS (Lloyds register of shipping) RMRoS CCC ABS CB RINA DNV UL BV UKCA |
| Соответствующий номинал предохранителяданные поставщика | 125 А aM в |
| Теплоотдачаданные поставщика | 5.9-7.2 Вт |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 3.43 кг |
|---|---|
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.245 × 0.2 × 0.22 м | 4.01 | 0.01078 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.245 × 0.2 × 0.22 м
- Вес, кг
- 4.01
- Объём, м³
- 0.01078
- EAN / GTIN
