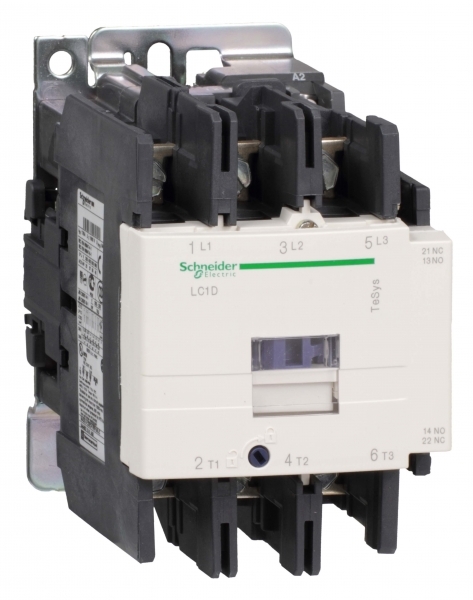

КОНТАКТОР D 3Р,95A, НО+НЗ, 400V 50/60 ГЦ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика	4 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц удары контактор разомкнут: 8 g (ном.) в течение 11 мс вибрации контактор замкнут: 3 g (ном.), 5...300 Гц удары контактор замкнут: 10 ГН в течении 1
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика	-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика	IP20 лицевая панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	1.2 млн. циклов 95 А AC-3 1.3 млн. циклов 125 А AC-1 1.2 млн. циклов 95 А AC-3e

Электрические и световые параметры 32

Номин коммутируем мощность при AC-3 400 ВEF001364	45 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	95 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	125 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978	400...400 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	400...400 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	32 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	15 кВт
номинальный кратковременно допустимый токданные поставщика	1100 А в
условный тепловой ток на открытом воздуданные поставщика	10 А в
Диапазон мощностиданные поставщика	55-100 кВт в 480-500 В 3 фазы 15-25 кВт в 200-240 В 3 фазы 30-50 кВт в 380-440 В 3 фазы 30-50 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	25 кВт в 220...230 V Переменный ток 50 Гц (AC-3) 45 кВт в 380...400 V Переменный ток 50 Гц (AC-3) 45 кВт в 415...440 V Переменный ток 50 Гц (AC-3) 55 кВт в 500 В Переменный ток 50 Гц (AC-3) 45 кВт в 6
Мощность двигателя, л.с.данные поставщика	7.5 лс в 120 В AC 50/60Hz Переменный ток 60 Гц для 1 фаза электродвигатели 15 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 30 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электрод
Мощность, рассеиваемая одним полюсомданные поставщика	12.5 Вт AC-1 7.2 Вт AC-3 7.2 Вт AC-3e
Напряжение катушки контактораданные поставщика	400 В пер. ток стандартный
Напряжение цепи управленияданные поставщика	400 V Переменный ток 50/60 Гц
номинальное напряжение изоляцииданные поставщика	Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнал
номинальное рабочее напряжениеданные поставщика	Силовая цепь: 1000 В Переменный ток 25...400 Hz
номинальный рабочий токданные поставщика	95 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при срабатыванииданные поставщика	245-245 В·А 60 Гц 0.75 20 °C) 245-245 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика	26-26 В·А 60 Гц 0.3 20 °C) 26-26 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика	0,8...1,1 Uc -40-55 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-55 °C находится в состоянии работы Переменный ток 60 Гц 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/6
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	0.8 мОм - Ith 125 А 50 Гц для Силовая цепь
Тип цепи управленияданные поставщика	пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с МЭК 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M11
Конфигурация главных контактовданные поставщика	3 Н.О.
Применение контактораданные поставщика	управление электродвигателем активная нагрузка
Соединения – клеммыданные поставщика	Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой
Способ монтажаданные поставщика	монтаж на панель рейка
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем - с помощью отвер

Классификация и назначение 5

Категория примененияданные поставщика	AC-1 AC-4 AC-3 AC-3e
Серияданные поставщика	TeSys D TeSys
Стандартыданные поставщика	EN/МЭК 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
Тип продуктаданные поставщика	Контактор
Тип пускателяданные поставщика	контактор прямого пуска

Прочие характеристики 19

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Безопасный уровень надежностиданные поставщика	B10d = 1.3 млн. циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20 млн. циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	20...35 мс включение 6...20 мс отключение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D TeSys Deca
Номинальная включающая способность irmsданные поставщика	1100 А в 440 В Переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации
Номинальная отключающая способностьданные поставщика	1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
номинальное импульсное выдерживаемое наданные поставщика	8 кВ в соответствии с ГОСТ IEC 60947
Сертификатыданные поставщика	IECEE CB Scheme UL CSA CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL
Соответствующий номинал предохранителяданные поставщика	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 200 А gG в
Степень загрязненияданные поставщика	3
Теплоотдачаданные поставщика	6-10 Вт в 50/60 Гц
Технология использования катушекданные поставщика	без встроенного модуля защиты от перегрузок

Размеры и упаковка

Изделие

Вес неттоданные поставщика	1.61 кг
Рабочая высотаданные поставщика	0...3000 м
