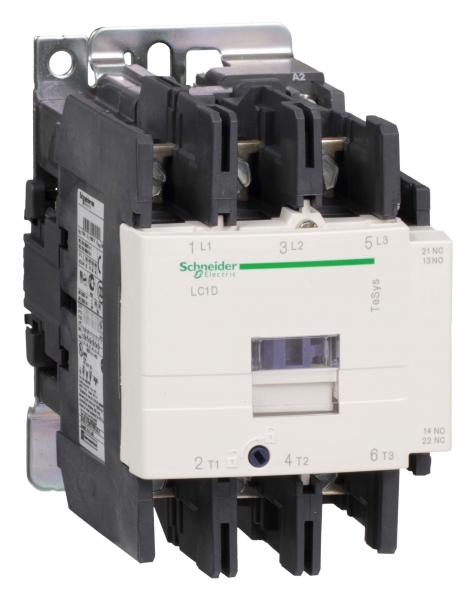

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР D 3Р, 80 A, НО+НЗ,230V 50/60ГЦ
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин коммутируем мощность при AC-3 400 В37 кВт
Номин рабочий ток Ie при AC-3 400 В80 А
Номин рабочий ток Ie при AC-1 400 В125 А
Номин напряжение питания цепи управ Us AC 50 Гц230...230 В
Номин. напряжение питания цепи управления Us AC 60 Гц230...230 В
Номин. раб. ток Ie при AC-4, 400 В32 А
Номин. коммутируем. мощность при AC-4, 400 В15 кВт
Тип подключения силовой электрич цепиПрочее
Описание и назначение
<p>КОНТАКТОР D 3Р, 80 A, НО+НЗ, 230V 50/60 ГЦ, ЗАЖИМ ПОД КОЛЬЦ. НАКОН.<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Механическая износостойкостьданные поставщика | 4 млн. циклов |
|---|---|
| Механическая стойкостьданные поставщика | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц удары контактор разомкнут: 8 g (ном.) в течение 11 мс вибрации контактор замкнут: 3 g (ном.), 5...300 Гц удары контактор замкнут: 10 gn в течение 1 |
| Огнестойкостьданные поставщика | V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -40-60 °C 60-70 °C с ухудшением рабочих характеристик |
| Степень защиты ipданные поставщика | IP20 Передняя панель в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
| Электрическая износостойкостьданные поставщика | 0.8 млн. циклов 125 А AC-1 при Ue |
Электрические и световые параметры 31
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 37 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 80 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 125 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230...230 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 230...230 В |
| Тип подключения силовой электрич цепиEF006819 | Прочее |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 32 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 15 кВт |
| номинальный кратковременно допустимый токданные поставщика | 640 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 3600 цикл/ч в |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В для цепь сигнализации |
| Минимальный коммутируемый токданные поставщика | 5 мА для цепь сигнализации |
| Мощность двигателя, квтданные поставщика | 22 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 37 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 45 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 55 кВт в 500 V Переменный ток 50/60 Гц (AC-3 |
| Мощность двигателя, л.с.данные поставщика | 20 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 7.5 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 15 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродви |
| Мощность, рассеиваемая одним полюсомданные поставщика | 5.1 Вт AC-3 12.5 Вт AC-1 |
| Напряжение цепи управленияданные поставщика | 230 V Переменный ток 50/60 Гц |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с МЭК 60947 |
| номинальное напряжение изоляцииданные поставщика | силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнал |
| номинальное рабочее напряжениеданные поставщика | силовая цепь: |
| номинальный рабочий токданные поставщика | 125 А 60 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 245-245 В·А 60 Гц 0.75 20 °C) 245-245 В·А 50 Гц 0.75 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 26-26 В·А 60 Гц 0.3 20 °C) 26-26 В·А 50 Гц 0.3 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | 0,85...1,1 Uc -40-55 °C находится в состоянии работы Переменный ток 60 Гц 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-55 °C находится в состоянии работы Переменный ток 5 |
| Сопротивление изоляцииданные поставщика | > 10 МОм для цепь сигнализации |
| Среднее полное сопротивлениеданные поставщика | 0.8 мОм - Ith 125 А 50 Гц для силовая цепь |
| Тип цепи управленияданные поставщика | пер. ток в 50/60 Гц |
| Частота цепи сигнализацииданные поставщика | 25...400 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068-2-30 |
Монтаж и подключение 7
| Вспомогательные контактыданные поставщика | 1 Н.О. + 1 Н.З. |
|---|---|
| Контактная совместимостьданные поставщика | M11 |
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
| Монтажная опораданные поставщика | рейка монтаж на панель |
| Применение контактораданные поставщика | управление электродвигателем активная нагрузка |
| Соединения – клеммыданные поставщика | цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: шины 1 кабель (-и) - сечение шины: 3 x 16 мм силовая цепь: клеммы с кольцевыми наконечниками (наружный диамет |
| Тип вспом. контактовданные поставщика | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
Механические характеристики 1
| Момент затяжкиданные поставщика | цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5 |
|---|
Классификация и назначение 4
| Категория примененияданные поставщика | AC-3 AC-4 AC-1 |
|---|---|
| Серияданные поставщика | TeSys D TeSys |
| Стандартыданные поставщика | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Тип продуктаданные поставщика | контактор |
Прочие характеристики 18
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
| Безопасный уровень надежностиданные поставщика | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Время без перекрытияданные поставщика | 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом |
| Время работыданные поставщика | 20...35 мс включение 6...20 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защитная крышкаданные поставщика | с |
| Код совместимостиданные поставщика | LC1D |
| Краткое название устройстваданные поставщика | LC1D |
| Наименование продуктаданные поставщика | TeSys D |
| Номинальная включающая способность irmsданные поставщика | 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 1100 А в 440 V для силовая цепь в соответствии с МЭК |
| Номинальная отключающая способностьданные поставщика | 1100 А в 440 V для силовая цепь в соответствии с МЭК 60947 |
| Сертификатыданные поставщика | LROS (Lloyds register of shipping) ГОСТ DNV UL CCC BV GL CSA RINA |
| Соответствующий номинал предохранителяданные поставщика | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 200 А gG в |
| Степень загрязненияданные поставщика | 3 |
| Теплоотдачаданные поставщика | 6-10 Вт в 50/60 Гц |
| Технология использования катушекданные поставщика | без встроенного модуля защиты от перегрузок |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 1.59 кг |
|---|---|
| Рабочая высотаданные поставщика | 0...3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.163 × 0.16 × 0.11 м | 1.6 | 0.0028688 |
-
