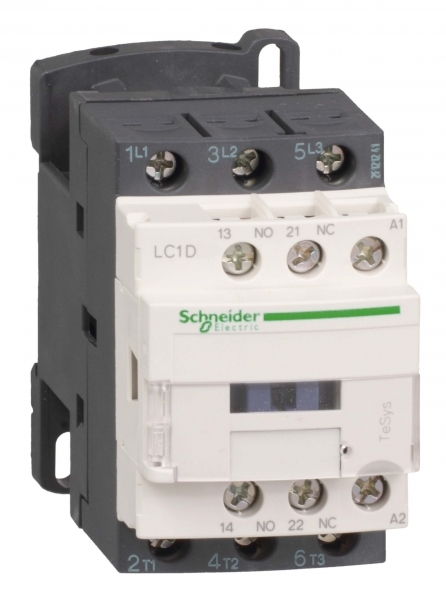

КОНТАКТОР D 3Р, 12 A, НО+НЗ, 24V 50/60ГЦ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТАКТОР D 3Р, 12 A, НО+НЗ, 24V 50/60ГЦ

Артикул: LC1D126B7 ETIM-класс: EC000066 EAN: 3389110803105 Обновлено: 06.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В5.5 кВт
Номин рабочий ток Ie при AC-3 400 В12 А
Номин рабочий ток Ie при AC-1 400 В25 А
Номин напряжение питания цепи управ Us AC 50 Гц24...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц24...24 В
Номин. раб. ток Ie при AC-4, 400 В7.5 А
Номин. коммутируем. мощность при AC-4, 400 В3 кВт
Тип подключения силовой электрич цепиПрочее

Описание и назначение

<p>КОНТАКТОР D 3Р, 12 A, НО+НЗ, 24V 50/60 ГЦ, ЗАЖИМ ПОД КОЛЬЦ. НАКОН.<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика 15 млн. циклов
Механическая стойкостьданные поставщика вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение
Огнестойкостьданные поставщика V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика -40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика IP20 Передняя панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -60-80 °C
Электрическая износостойкостьданные поставщика 2 млн. циклов 12 А AC-3 при Ue

Электрические и световые параметры 31

Номин коммутируем мощность при AC-3 400 ВEF001364 5.5 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 12 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 25 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 24...24 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 24...24 В
Тип подключения силовой электрич цепиEF006819 Прочее
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 7.5 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 3 кВт
номинальный кратковременно допустимый токданные поставщика 105 А в
условный тепловой ток на открытом воздухеданные поставщика 25 А в
Категория перенапряженияданные поставщика III
Максимальная частота коммутацииданные поставщика 3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика 17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика 5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика 3 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 5.5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 5.5 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 7.5 кВт в 500 V Переменный ток 50/60 Гц (AC
Мощность двигателя, л.с.данные поставщика 0.5 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 2 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 3 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвига
Мощность, рассеиваемая одним полюсомданные поставщика 0.36 Вт AC-3 1.56 Вт AC-1
Напряжение цепи управленияданные поставщика 24 В Переменный ток 50/60 Гц
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с МЭК 60947
номинальное напряжение изоляцииданные поставщика силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнали
номинальное рабочее напряжениеданные поставщика силовая цепь:
номинальный рабочий токданные поставщика 25 А 60 °C) в
Описание полюсовданные поставщика 3P
Потребляемая мощность при срабатыванииданные поставщика 70-70 В·А 60 Гц 0.75 20 °C) 70-70 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика 7.5-7.5 В·А 60 Гц 0.3 20 °C) 7-7 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 6
Сопротивление изоляцииданные поставщика &gt; 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика 2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика 25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126 Да
Защитное исполнениеданные поставщика TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика 1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика M2
Конфигурация главных контактовданные поставщика 3 Н.О.
Монтажная опораданные поставщика рейка монтаж на панель
Применение контактораданные поставщика активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)
Тип вспом. контактовданные поставщика тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика цепь управления: 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 цепь управления: 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5

Классификация и назначение 4

Категория примененияданные поставщика AC-4 AC-1 AC-3
Серияданные поставщика TeSys D TeSys
Стандартыданные поставщика CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика контактор

Прочие характеристики 18

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Безопасный уровень надежностиданные поставщика B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика 12...22 мс включение 4...19 мс отключение
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика с
Код совместимостиданные поставщика LC1D
Краткое название устройстваданные поставщика LC1D
Наименование продуктаданные поставщика TeSys D
Номинальная включающая способность irmsданные поставщика 250 А в 440 V для силовая цепь в соответствии с МЭК 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 6094
Номинальная отключающая способностьданные поставщика 250 А в 440 V для силовая цепь в соответствии с МЭК 60947
Сертификатыданные поставщика DNV LROS (Lloyds register of shipping) ГОСТ GL UL CCC CSA BV RINA
Соответствующий номинал предохранителяданные поставщика 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 40 А gG в
Степень загрязненияданные поставщика 3
Теплоотдачаданные поставщика 2-3 Вт в 50/60 Гц
Технология использования катушекданные поставщика без встроенного модуля защиты от перегрузок

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.325 кг
Рабочая высотаданные поставщика 0...3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.089 × 0.111 × 0.049 см 0.362 0.00048407 3389110803105
Контейнер 256 шт. 2.56 × 0.8 × 0.6 м 151.296 1.2288 —

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.089 × 0.111 × 0.049 см
    Вес, кг
    0.362
    Объём, м³
    0.00048407
    EAN / GTIN
    3389110803105

  • Контейнер

    В упаковке
    256 шт.
    Габариты
    2.56 × 0.8 × 0.6 м
    Вес, кг
    151.296
    Объём, м³
    1.2288
    EAN / GTIN
    —
