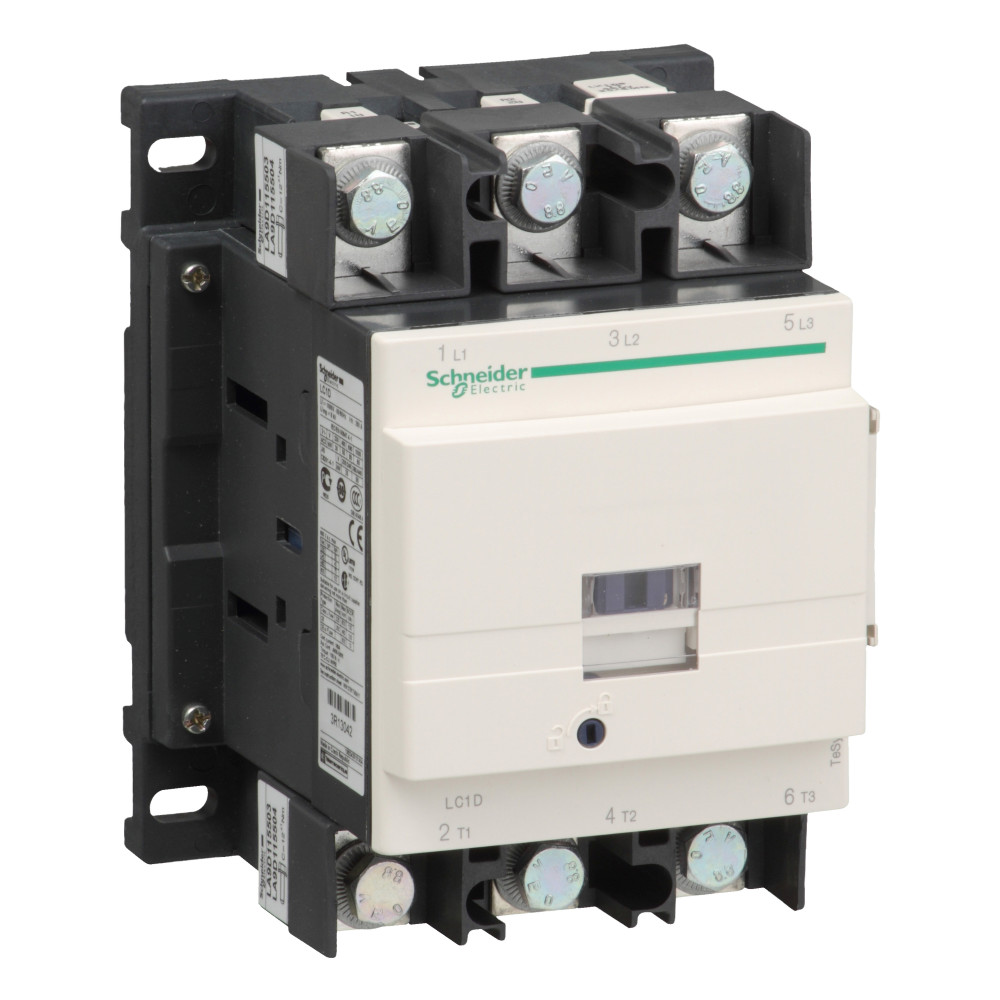

КОНТАКТОР D 3Р,115A, НО+НЗ, 230V 50/60ГЦ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика	8 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 6 g (ном.) в теч
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика	-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика	IP20 Передняя панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	0.8 млн. циклов 200 А AC-1 при Ue

Электрические и световые параметры 31

Номин коммутируем мощность при AC-3 400 ВEF001364	55 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	115 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	200 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978	230...230 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	230...230 В
Тип подключения силовой электрич цепиEF006819	Прочее
Тип напряжения управленияEF008242	AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	38 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	18.5 кВт
номинальный кратковременно допустимый токданные поставщика	250 А в
условный тепловой ток на открытом воздухеданные поставщика	200 А в
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	2400 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 59 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 75 кВт в 500 V Переменный ток 50/60 Гц (AC-3
Мощность двигателя, л.с.данные поставщика	30 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 75 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электро
Мощность, рассеиваемая одним полюсомданные поставщика	24 Вт AC-1 7.9 Вт AC-3
Напряжение цепи управленияданные поставщика	230 V Переменный ток 50/60 Гц
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с МЭК 60947
номинальное напряжение изоляцииданные поставщика	силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнал
номинальное рабочее напряжениеданные поставщика	силовая цепь:
номинальный рабочий токданные поставщика	200 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при срабатыванииданные поставщика	280-350 В·А 60 Гц 0.8 20 °C) 280-350 В·А 50 Гц 0.8 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика	2-18 В·А 60 Гц 0.3 20 °C) 2-18 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика	0,3...0,5 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,15 Uc -40-55 °C находится в состоянии работы Переменный ток 50/60 Гц 1...1.15 Uc 55-70 °C находится в состоянии работы Переменный ток
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	0.6 мОм - Ith 200 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M13
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	рейка монтаж на панель
Применение контактораданные поставщика	активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика	цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 25 мм) силовая цепь: шины 1 кабель (-и) - сечение шины:
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5

Классификация и назначение 4

Категория примененияданные поставщика	AC-1 AC-4 AC-3
Серияданные поставщика	TeSys D TeSys
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	контактор

Прочие характеристики 18

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	6...20 мс отключение 20...50 мс включение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D
Номинальная включающая способность irmsданные поставщика	1260 А в 440 V для силовая цепь в соответствии с МЭК 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 609
Номинальная отключающая способностьданные поставщика	1100 А в 440 V для силовая цепь в соответствии с МЭК 60947
Сертификатыданные поставщика	GL UL DNV LROS (Lloyds register of shipping) ГОСТ CSA BV CCC RINA
Соответствующий номинал предохранителяданные поставщика	250 А gG в
Степень загрязненияданные поставщика	3
Теплоотдачаданные поставщика	3-8 Вт в 50/60 Гц
Технология использования катушекданные поставщика	встроенный симметричный защитный стабилитрон

Размеры и упаковка

Изделие

Вес неттоданные поставщика	2.5 кг
Рабочая высотаданные поставщика	0...3000 м
