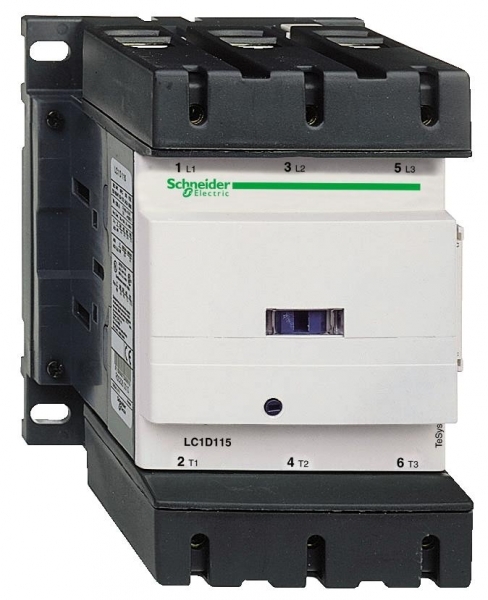

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТОР D 3Р,115A,115V 50/60 ГЦ
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин коммутируем мощность при AC-3 400 В55 кВт
Номин рабочий ток Ie при AC-3 400 В115 А
Номин рабочий ток Ie при AC-1 400 В200 А
Номин напряжение питания цепи управ Us AC 50 Гц115...115 В
Номин. напряжение питания цепи управления Us AC 60 Гц115...115 В
Номин. раб. ток Ie при AC-4, 400 В38 А
Номин. коммутируем. мощность при AC-4, 400 В18.5 кВт
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
<p>КОНТАКТОР D 3Р,115A,115V 50/60 ГЦ<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Допустимая температура воздуха вокруг устройстваданные поставщика | -40-70 °C при Uc |
|---|---|
| Механическая износостойкостьданные поставщика | 8 млн. циклов |
| Механическая стойкостьданные поставщика | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 6 g (ном.) в теч |
| Огнестойкостьданные поставщика | V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температураданные поставщика | -5-60 °C |
| Степень защиты ipданные поставщика | IP20 лицевая панель в соответствии с IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
| Электрическая износостойкостьданные поставщика | 0.8 млн. циклов 200 А AC-1 при Ue |
Электрические и световые параметры 33
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 55 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 115 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 200 А |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 115...115 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 115...115 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 38 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 18.5 кВт |
| номинальный кратковременно допустимый токданные поставщика | 250 А в |
| условный тепловой ток на открытом воздухеданные поставщика | 200 А в |
| Диапазон мощностиданные поставщика | 30-50 кВт в 200-240 В 3 фазы 55-100 кВт в 380-440 В 3 фазы 55-100 кВт в 480-500 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 2400 цикл/ч в |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В для цепь сигнализации |
| Минимальный коммутируемый токданные поставщика | 5 мА для цепь сигнализации |
| Мощность двигателя, квтданные поставщика | 30 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 55 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 59 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 75 кВт в 500 V переменный ток 50/60 Гц (AC-3 |
| Мощность двигателя, л.с.данные поставщика | 30 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 40 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 75 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электро |
| Мощность, рассеиваемая одним полюсомданные поставщика | 24 Вт AC-1 7.9 Вт AC-3 |
| Напряжение катушки контактораданные поставщика | 115 В пер. ток стандартный |
| Напряжение цепи управленияданные поставщика | 115 V переменный ток 50/60 Гц |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с IEC 60947 |
| номинальное напряжение изоляцииданные поставщика | силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнал |
| номинальное рабочее напряжениеданные поставщика | силовая цепь: |
| номинальный рабочий токданные поставщика | 200 А 60 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при срабатыванииданные поставщика | 280-350 В·А 60 Hz 0.8 20 °C) 280-350 В·А 50 Гц 0.8 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 2-18 В·А 60 Hz 0.3 20 °C) 2-18 В·А 50 Гц 0.3 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | отпускание: 0,3...0,5 Uc переменный ток 50/60 Hz 55 °C) находится в состоянии работы: 0,8...1,15 Uc переменный ток 50/60 Hz 55 °C) |
| Сопротивление изоляцииданные поставщика | > 10 МОм для цепь сигнализации |
| Среднее полное сопротивлениеданные поставщика | 0.6 мОм - Ith 200 А 50 Гц для силовая цепь |
| Тип цепи управленияданные поставщика | пер. ток в 50/60 Гц |
| Частота цепи сигнализацииданные поставщика | 25...400 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068-2-30 |
Монтаж и подключение 7
| Вспомогательные контактыданные поставщика | 1 Н.О. + 1 Н.З. |
|---|---|
| Контактная совместимостьданные поставщика | M13 |
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
| Монтажная опораданные поставщика | рейка монтаж на панель |
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой |
| Тип вспом. контактовданные поставщика | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
Механические характеристики 1
| Момент затяжкиданные поставщика | цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 12 Н-м - разъем шестигранный 4 мм |
|---|
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | AC-1 AC-4 AC-3 |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys D |
| Стандартыданные поставщика | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Тип продуктаданные поставщика | контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 26
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Безопасный уровень надежностиданные поставщика | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Время без перекрытияданные поставщика | 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом |
| Время работыданные поставщика | 6...20 мс отключение 20...50 мс включение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защитная крышкаданные поставщика | с |
| Код совместимостиданные поставщика | LC1D |
| Краткое название устройстваданные поставщика | LC1D |
| Наименование продуктаданные поставщика | TeSys D |
| Не содержит ртутиданные поставщика | да |
| Номинальная включающая способность irmsданные поставщика | 1260 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 609 |
| Номинальная отключающая способностьданные поставщика | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Профиль кругооборотаданные поставщика | ENVEOLI100405 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | DNV RINA CSA CCC UL GL BV LROS (Lloyds register of shipping) ГОСТ |
| Соответствующий номинал предохранителяданные поставщика | 250 А gG в |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 |
| Теплоотдачаданные поставщика | 3-8 Вт в 50/60 Гц |
| Технология использования катушекданные поставщика | встроенный симметричный защитный стабилитрон |
| Экологическая отчетнстьданные поставщика | ENVPEP060301EN |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.172 × 0.21 × 0.188 м | 2.5 | 0.00679056 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.172 × 0.21 × 0.188 м
- Вес, кг
- 2.5
- Объём, м³
- 0.00679056
- EAN / GTIN
