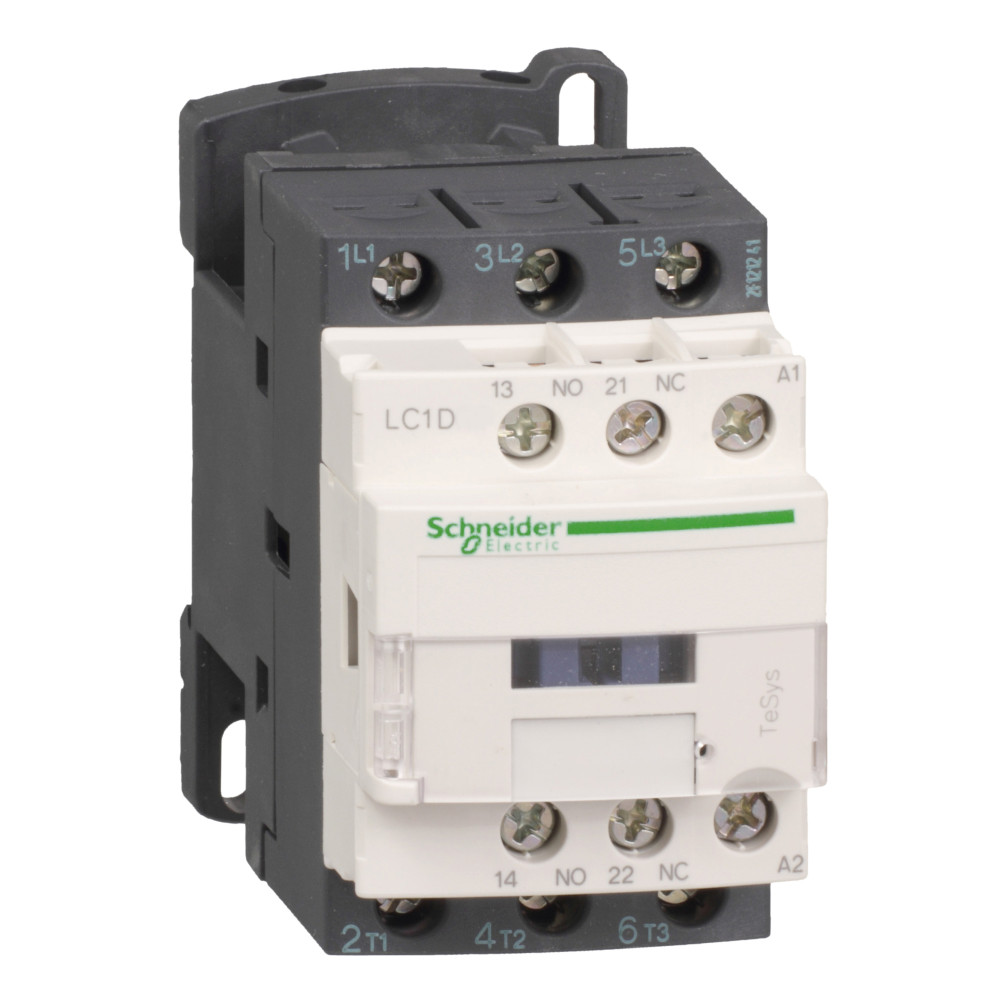

КОНТАКТОР.3Р,9A,НО+НЗ,230V50ГЦ.КОЛЬЦ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Допустимая температура воздуха вокруг устройстваданные поставщика	-40-70 °C при Uc
Механическая износостойкостьданные поставщика	15 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Рабочая температураданные поставщика	-5-60 °C
Степень защиты ipданные поставщика	IP20 лицевая панель в соответствии с IEC 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	0.6 млн. циклов 25 А AC-1 при Ue

Электрические и световые параметры 32

Номин коммутируем мощность при AC-3 400 ВEF001364	4 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	9 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	25 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978	230...230 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	230...230 В
Тип подключения силовой электрич цепиEF006819	Прочее
Тип напряжения управленияEF008242	AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	6 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	2.2 кВт
номинальный кратковременно допустимый токданные поставщика	105 А в
условный тепловой ток на открытом воздухеданные поставщика	25 А в
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	2.2 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 4 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 4 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 500 V переменный ток 50/60 Гц (AC-3
Мощность двигателя, л.с.данные поставщика	1 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 2 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 2 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродви
Мощность, рассеиваемая одним полюсомданные поставщика	1.56 Вт AC-1 0.2 Вт AC-3
Напряжение цепи управленияданные поставщика	230 V переменный ток 50/60 Гц
Не содержит токсичных тяжелых металловданные поставщика	да
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947
номинальное напряжение изоляцииданные поставщика	силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнали
номинальное рабочее напряжениеданные поставщика	силовая цепь:
номинальный рабочий токданные поставщика	9 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при срабатыванииданные поставщика	70-70 В·А 60 Hz 0.75 20 °C) 70-70 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика	7.5-7.5 В·А 60 Hz 0.3 20 °C) 7-7 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика	отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 60 °C) находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 60 °C) находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 60 °C)
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M2
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	рейка монтаж на панель
Применение контактораданные поставщика	управление электродвигателем активная нагрузка
Соединения – клеммыданные поставщика	цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	цепь управления: 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 цепь управления: 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5

Классификация и назначение 6

Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	AC-3 AC-4 AC-1
Серияданные поставщика	TeSys
Серия продуктаданные поставщика	TeSys D
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	контактор

Прочие характеристики 27

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	12...22 мс включение 4...19 мс отключение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Номинальная включающая способность irmsданные поставщика	250 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 6094
Номинальная отключающая способностьданные поставщика	250 А в 440 V для силовая цепь в соответствии с IEC 60947
Профиль кругооборотаданные поставщика	ENVEOLI1501004EN
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	X
Сертификатыданные поставщика	LROS (Lloyds register of shipping) BV RINA CCC GL CSA ГОСТ DNV UL
Соответствующий номинал предохранителяданные поставщика	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 25 А gG в
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3
Теплоотдачаданные поставщика	2-3 Вт в 50/60 Гц
Технология использования катушекданные поставщика	без встроенного модуля защиты от перегрузок
Экологическая отчетнстьданные поставщика	ENVPEP1501004EN

Размеры и упаковка

Изделие

Рабочая высотаданные поставщика	3000 м без ухудшения номинальных значений
