КОНТАКТОР.3Р,32A,НО+НЗ,24V-,2.4ВТ,РАСШ.

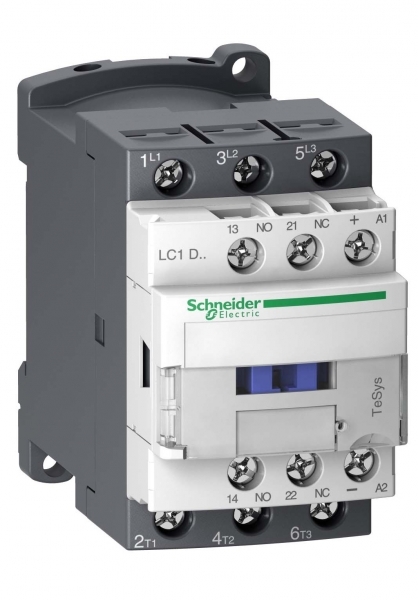

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТАКТОР.3Р,32A,НО+НЗ,24V-,2.4ВТ,РАСШ.

Артикул: LC1D32BL ETIM-класс: EC000066 EAN: 43389110361832 EAN: 3389110361834 Обновлено: 11.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В15 кВт
Номин рабочий ток Ie при AC-3 400 В32 А
Номин рабочий ток Ie при AC-1 400 В50 А
Номин напряж питания цепи управ Us пост тока DC24...24 В
Номин. раб. ток Ie при AC-4, 400 В18 А
Номин. коммутируем. мощность при AC-4, 400 В7.5 кВт
Тип подключения силовой электрич цепиВинтовое соединение
Тип напряжения управленияDC (постоян.)

Описание и назначение

<p>Контактор серии TeSys LC1D Schneider Electric<br /> - 3P (3НО)<br /> - номинальный ток 32 А (AC-3)<br /> - напряжение управления 24 В пост. тока с пониженным током потребления катушки<br /> - доп.контакты - 1НЗ+1НО<br /> - монтаж - на панель или DIN-рейку<br /> - присоединения - винтовые зажимы.<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика 30 млн. циклов
Механическая стойкостьданные поставщика вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 8 g (ном.) в теч
Огнестойкостьданные поставщика V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика -40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика IP20 Передняя панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -60-80 °C
Электрическая износостойкостьданные поставщика 1.65 млн. циклов 32 А AC-3 при Ue

Электрические и световые параметры 32

Номин коммутируем мощность при AC-3 400 ВEF001364 15 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 32 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 50 А
Номин напряж питания цепи управ Us пост тока DCEF003980 24...24 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип напряжения управленияEF008242 DC (постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 18 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 7.5 кВт
номинальный кратковременно допустимый токданные поставщика 260 А в
условный тепловой ток на открытом воздухеданные поставщика 10 А в
Диапазон мощностиданные поставщика 7-11 кВт в 200-240 В 3 фазы 15-25 кВт в 380-440 В 3 фазы 15-25 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика III
Максимальная частота коммутацииданные поставщика 3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика 17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика 5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика 7.5 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 15 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 15 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 18.5 кВт в 500 V Переменный ток 50/60 Гц (A
Мощность двигателя, л.с.данные поставщика 2 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 7.5 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвига
Мощность, рассеиваемая одним полюсомданные поставщика 2 Вт AC-3 5 Вт AC-1
Напряжение катушки контактораданные поставщика 24 В пост. ток низкое потребление
Напряжение цепи управленияданные поставщика 24 В постоянный ток
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с МЭК 60947
номинальное напряжение изоляцииданные поставщика силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнали
номинальное рабочее напряжениеданные поставщика силовая цепь:
номинальный рабочий токданные поставщика 32 А 60 °C) в
Описание полюсовданные поставщика 3P
Потребляемая мощность при удержании, втданные поставщика 2.4-2.4 Вт в 20 °C
Пределы напряжения цепи управленияданные поставщика 0,1...0,3 Uc -40-70 °C отпускание постоянный ток 0,8...1,25 Uc -40-60 °C находится в состоянии работы постоянный ток 1...1.25 Uc 60-70 °C находится в состоянии работы постоянный ток
Пусковая мощность, втданные поставщика 2.4-2.4 Вт 20 °C)
Сопротивление изоляцииданные поставщика &gt; 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика 2 мОм - Ith 50 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика пост. ток низкое потребление
Частота цепи сигнализацииданные поставщика 25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126 Да
Защитное исполнениеданные поставщика TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика 1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика M5
Конфигурация главных контактовданные поставщика 3 Н.О.
Монтажная опораданные поставщика монтаж на панель рейка
Применение контактораданные поставщика управление электродвигателем активная нагрузка
Соединения – клеммыданные поставщика цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-
Тип вспом. контактовданные поставщика тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 2.5 Н-м - винтовой зажим - с помо

Классификация и назначение 5

Категория примененияданные поставщика AC-3 AC-1 AC-4
Серияданные поставщика TeSys D TeSys
Стандартыданные поставщика CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика контактор
Тип пускателяданные поставщика контактор прямого пуска

Прочие характеристики 19

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Безопасный уровень надежностиданные поставщика B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика 65.45...88.55 мс включение 20...30 мс отключение
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика с
Код совместимостиданные поставщика LC1D
Краткое название прибораданные поставщика LC1D32
Краткое название устройстваданные поставщика LC1D
Наименование продуктаданные поставщика TeSys D
Номинальная включающая способность irmsданные поставщика 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 550 А в 440 V для силовая цепь в соответствии с МЭК
Номинальная отключающая способностьданные поставщика 550 А в 440 V для силовая цепь в соответствии с МЭК 60947
Постоянная времениданные поставщика 40 мс
Сертификатыданные поставщика DNV RINA BV GL LROS (Lloyds register of shipping) CCC ГОСТ CSA UL
Соответствующий номинал предохранителяданные поставщика 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в
Степень загрязненияданные поставщика 3
Технология использования катушекданные поставщика встроенный симметричный защитный стабилитрон

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.535 кг
Рабочая высотаданные поставщика 0...3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.113 × 0.093 × 0.05 м 0.59 0.00052545 3389110361834
TRANSPORTING 15 шт. 0.4 × 0.3 × 0.15 м 9.144 0.018 43389110361832

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.113 × 0.093 × 0.05 м
    Вес, кг
    0.59
    Объём, м³
    0.00052545
    EAN / GTIN
    3389110361834

  • TRANSPORTING

    В упаковке
    15 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    9.144
    Объём, м³
    0.018
    EAN / GTIN
    43389110361832
