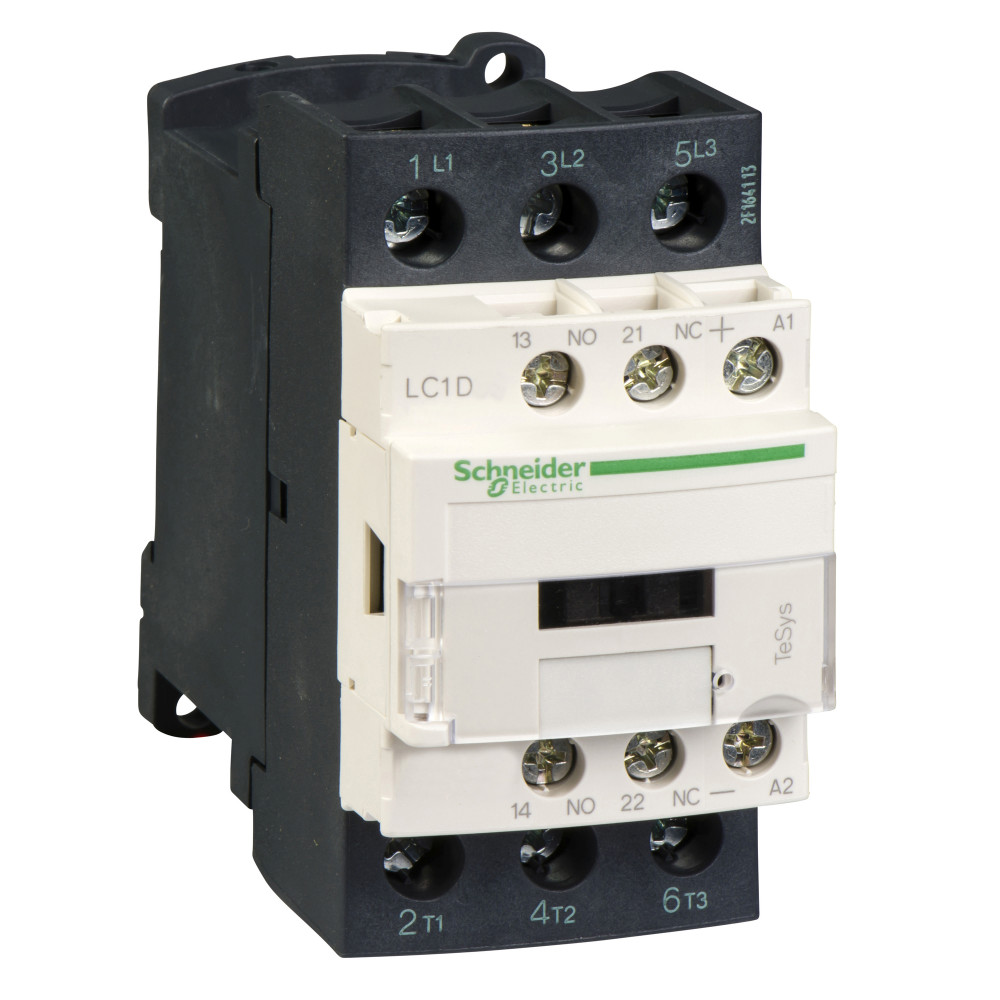

КОНТАКТОР.3Р,25A,НО+НЗ,48V-,ОГРАН.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика	30 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 8 g (ном.) в теч
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика	-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика	IP20 Передняя панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	1.65 млн. циклов 25 А AC-3 при Ue

Электрические и световые параметры 32

Номин коммутируем мощность при AC-3 400 ВEF001364	11 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	25 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	40 А
Номин напряж питания цепи управ Us пост тока DCEF003980	48...48 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	DC (постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	12 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	5.5 кВт
номинальный кратковременно допустимый токданные поставщика	240 А в
условный тепловой ток на открытом воздухеданные поставщика	10 А в
Диапазон мощностиданные поставщика	4-6 кВт в 200-240 В 3 фазы 7-11 кВт в 380-440 В 3 фазы 7-11 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	5.5 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 15 кВт в 500 V Переменный ток 50/60 Гц (AC-
Мощность двигателя, л.с.данные поставщика	3 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 2 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 7.5 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвига
Мощность, рассеиваемая одним полюсомданные поставщика	3.2 Вт AC-1 1.25 Вт AC-3
Напряжение катушки контактораданные поставщика	48 В пост. ток стандартный
Напряжение цепи управленияданные поставщика	48 В постоянный ток
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с МЭК 60947
номинальное напряжение изоляцииданные поставщика	силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнали
номинальное рабочее напряжениеданные поставщика	силовая цепь:
номинальный рабочий токданные поставщика	25 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при удержании, втданные поставщика	5.4-5.4 Вт в 20 °C
Пределы напряжения цепи управленияданные поставщика	0,1...0,25 Uc -40-70 °C отпускание постоянный ток 0,7...1,25 Uc -40-60 °C находится в состоянии работы постоянный ток 1...1.25 Uc 60-70 °C находится в состоянии работы постоянный ток
Пусковая мощность, втданные поставщика	5.4-5.4 Вт 20 °C)
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	2 мОм - Ith 40 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пост. ток стандартный
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M4
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	монтаж на панель рейка
Применение контактораданные поставщика	активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика	цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 2.5 Н-м - винтовой зажим - с помо

Классификация и назначение 5

Категория примененияданные поставщика	AC-4 AC-1 AC-3
Серияданные поставщика	TeSys D TeSys
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	контактор
Тип пускателяданные поставщика	контактор прямого пуска

Прочие характеристики 18

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	53.55...72.45 мс включение 16...24 мс отключение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D
Номинальная включающая способность irmsданные поставщика	140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 450 А в 440 V для силовая цепь в соответствии с МЭК
Номинальная отключающая способностьданные поставщика	450 А в 440 V для силовая цепь в соответствии с МЭК 60947
Постоянная времениданные поставщика	28 мс
Сертификатыданные поставщика	CCC BV RINA GL LROS (Lloyds register of shipping) ГОСТ DNV UL CSA
Соответствующий номинал предохранителяданные поставщика	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в
Степень загрязненияданные поставщика	3
Технология использования катушекданные поставщика	встроенный симметричный защитный стабилитрон

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.53 кг
Рабочая высотаданные поставщика	0...3000 м
