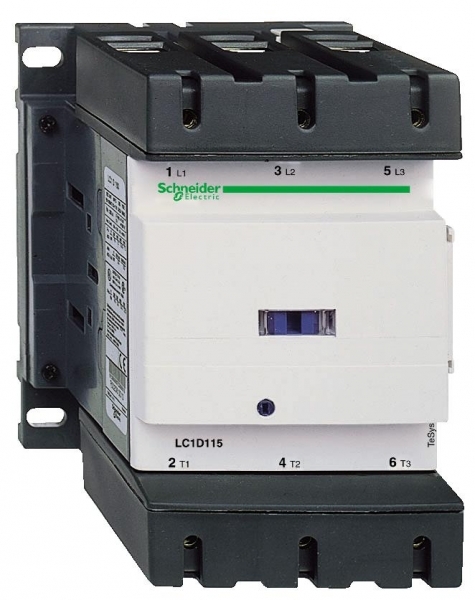

КОНТАКТОР.3Р,150A,НО+НЗ,24V-,ОГРАН.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Допустимая температура воздуха вокруг устройстваданные поставщика	-40-70 °C при Uc
Механическая износостойкостьданные поставщика	8 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 6 g (ном.) в теч
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Рабочая температураданные поставщика	-5-60 °C
Степень защиты ipданные поставщика	IP20 лицевая панель в соответствии с IEC 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	0.85 млн. циклов 150 А AC-3 при Ue

Электрические и световые параметры 32

Номин коммутируем мощность при AC-3 400 ВEF001364	75 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	150 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	200 А
Номин напряж питания цепи управ Us пост тока DCEF003980	24...24 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	DC (постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	50 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	22 кВт
номинальный кратковременно допустимый токданные поставщика	250 А в
условный тепловой ток на открытом воздухеданные поставщика	200 А в
Диапазон мощностиданные поставщика	30-50 кВт в 200-240 В 3 фазы 55-100 кВт в 380-440 В 3 фазы 55-100 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	1200 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	40 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 75 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 80 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 90 кВт в 500 V переменный ток 50/60 Гц (AC-3
Мощность двигателя, л.с.данные поставщика	40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электр
Мощность, рассеиваемая одним полюсомданные поставщика	24 Вт AC-1 13.5 Вт AC-3
Напряжение катушки контактораданные поставщика	24 В пост. ток стандартный
Напряжение цепи управленияданные поставщика	24 V постоянный ток
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947
номинальное напряжение изоляцииданные поставщика	силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнал
номинальное рабочее напряжениеданные поставщика	силовая цепь:
номинальный рабочий токданные поставщика	200 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при удержании, втданные поставщика	2.4-5.1 Вт в 20 °C
Пределы напряжения цепи управленияданные поставщика	находится в состоянии работы: 0,75...1,2 Uc постоянный ток 55 °C) отпускание: 0,15...0,4 Uc постоянный ток 55 °C)
Пусковая мощность, втданные поставщика	270-365 Вт 20 °C)
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	0.6 мОм - Ith 200 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пост. ток стандартный
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M10
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	рейка монтаж на панель
Применение контактораданные поставщика	активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика	цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 12 Н-м - разъем шестигранный 4 мм

Классификация и назначение 7

Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	AC-3 AC-4 AC-1
Серияданные поставщика	TeSys
Серия продуктаданные поставщика	TeSys D
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	контактор
Тип пускателяданные поставщика	контактор прямого пуска

Прочие характеристики 26

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	20...35 мс включение 40...75 мс отключение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D
Не содержит ртутиданные поставщика	да
Номинальная включающая способность irmsданные поставщика	140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 1660 А в 440 V для силовая цепь в соответствии с IEC
Номинальная отключающая способностьданные поставщика	1400 А в 440 V для силовая цепь в соответствии с IEC 60947
Постоянная времениданные поставщика	25 мс
Профиль кругооборотаданные поставщика	ENVEOLI100405
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сертификатыданные поставщика	UL BV GL ГОСТ CSA CCC LROS (Lloyds register of shipping) RINA DNV
Соответствующий номинал предохранителяданные поставщика	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 315 А gG в
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3
Технология использования катушекданные поставщика	со встроенным устройством подавления помех
Экологическая отчетнстьданные поставщика	ENVPEP060301EN

Размеры и упаковка

Изделие

Рабочая высотаданные поставщика	3000 м без ухудшения номинальных значений
