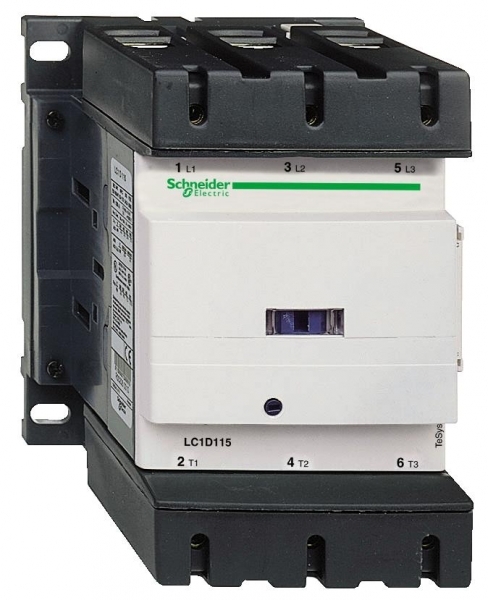

КОНТАКТОР.3Р,115A,НО+НЗ,24V-,ОГРАН.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика	8 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 6 g (ном.) в течение 1
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика	-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика	IP20 лицевая панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	0.8 млн. циклов 200 А AC-1 при Ue

Электрические и световые параметры 31

Номин коммутируем мощность при AC-3 400 ВEF001364	55 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	115 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	200 А
Номин напряж питания цепи управ Us пост тока DCEF003980	24...24 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	DC (постоян.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	38 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	18.5 кВт
номинальный кратковременно допустимый токданные поставщика	250 А в
условный тепловой ток на открытом воздуданные поставщика	200 А в
Диапазон мощностиданные поставщика	30-50 кВт в 200-240 В 3 фазы 55-100 кВт в 380-440 В 3 фазы 55-100 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	1200 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 59 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 75 кВт в 500 В Переменный ток 50/60 Гц (AC-3
Мощность двигателя, л.с.данные поставщика	30 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 75 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электро
Мощность, рассеиваемая одним полюсомданные поставщика	24 Вт AC-1 7.9 Вт AC-3
Напряжение катушки контактораданные поставщика	24 В пост. ток стандартный
Напряжение цепи управленияданные поставщика	24 В Постоянный ток (DC)
номинальное напряжение изоляцииданные поставщика	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнал
номинальное рабочее напряжениеданные поставщика	Силовая цепь:
номинальный рабочий токданные поставщика	200 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при удержании, втданные поставщика	2.4-5.1 Вт в 20 °C
Пределы напряжения цепи управленияданные поставщика	0,75...1,2 Uc -40-55 °C находится в состоянии работы Постоянный ток (DC) 0,15...0,4 Uc -40-70 °C отпускание Постоянный ток (DC) 1...1.2 Uc 55-70 °C находится в состоянии работы Постоянный ток (DC)
Пусковая мощность, втданные поставщика	270-365 Вт 20 °C)
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	0.6 мОм - Ith 200 А 50 Гц для Силовая цепь
Тип цепи управленияданные поставщика	пост. ток стандартный
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с МЭК 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M10
Конфигурация главных контактовданные поставщика	3 Н.О.
Применение контактораданные поставщика	активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика	Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой
Способ монтажаданные поставщика	монтаж на панель рейка
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем шестигранный 4 мм

Классификация и назначение 5

Категория примененияданные поставщика	AC-4 AC-1 AC-3
Серияданные поставщика	TeSys D TeSys
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	Контактор
Тип пускателяданные поставщика	контактор прямого пуска

Прочие характеристики 19

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	20...35 мс включение 40...75 мс отключение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D TeSys Deca
Номинальная включающая способность irmsданные поставщика	1260 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации в соответствии
Номинальная отключающая способностьданные поставщика	1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
номинальное импульсное выдерживаемое наданные поставщика	8 кВ в соответствии с ГОСТ IEC 60947
Постоянная времениданные поставщика	25 мс
Сертификатыданные поставщика	CCC UL BV CSA GL ГОСТ DNV LROS (Lloyds register of shipping) RINA UKCA
Соответствующий номинал предохранителяданные поставщика	250 А gG в
Степень загрязненияданные поставщика	3
Технология использования катушекданные поставщика	со встроенным устройством подавления помех

Размеры и упаковка

Изделие

Вес неттоданные поставщика	2.5 кг
Рабочая высотаданные поставщика	0...3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	0.23 × 0.22 × 0.2 м	2.478	0.01012	3389110376463
Контейнер	27 шт.	0.6 × 0.8 × 0.75 м	79.798	0.36	73389110376462
