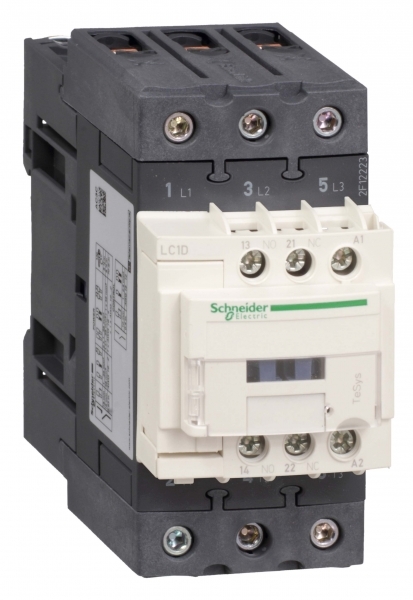

C3 440В 40A КАТУШКА УПР. 115В AC 50/60ГЦ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика	6 млн. циклов
Механическая стойкостьданные поставщика	вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 10 gn в течение
Огнестойкостьданные поставщика	V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика	-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика	IP20 Передняя панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-60-80 °C
Электрическая износостойкостьданные поставщика	1.4 млн. циклов 60 А AC-1 при Ue

Электрические и световые параметры 33

Номин коммутируем мощность при AC-3 400 ВEF001364	18.5 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392	40 А
Номин рабочий ток Ie при AC-1 400 ВEF001393	60 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978	115...115 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	115...115 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип напряжения управленияEF008242	AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495	20 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496	9 кВт
номинальный кратковременно допустимый токданные поставщика	320 А в
условный тепловой ток на открытом воздухеданные поставщика	10 А в
Диапазон мощностиданные поставщика	7-11 кВт в 200-240 В 3 фазы 15-25 кВт в 380-440 В 3 фазы 15-25 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика	III
Максимальная частота коммутацииданные поставщика	3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика	17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика	5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика	18.5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 22 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 22 кВт в 500 V Переменный ток 50/60 Гц (AC
Мощность двигателя, л.с.данные поставщика	5 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 10 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электрод
Мощность, рассеиваемая одним полюсомданные поставщика	2.4 Вт AC-3 5.4 Вт AC-1
Напряжение катушки контактораданные поставщика	115 В пер. ток стандартный
Напряжение цепи управленияданные поставщика	115 V Переменный ток 50/60 Гц
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с МЭК 60947
номинальное напряжение изоляцииданные поставщика	силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализаци
номинальное рабочее напряжениеданные поставщика	силовая цепь:
номинальный рабочий токданные поставщика	60 А 60 °C) в
Описание полюсовданные поставщика	3P
Потребляемая мощность при срабатыванииданные поставщика	140-140 В·А 60 Гц 0.75 20 °C) 160-160 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика	13-13 В·А 60 Гц 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика	0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 6
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика	1.5 мОм - Ith 60 А 50 Гц для силовая цепь
Тип цепи управленияданные поставщика	пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика	25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126	Да
Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика	1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика	M2
Конфигурация главных контактовданные поставщика	3 Н.О.
Монтажная опораданные поставщика	монтаж на панель рейка
Применение контактораданные поставщика	активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика	цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 каб
Тип вспом. контактовданные поставщика	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика	цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 8 Н-м - соединители EverLink с ви

Классификация и назначение 5

Категория примененияданные поставщика	AC-1 AC-4 AC-3
Серияданные поставщика	TeSys D TeSys
Стандартыданные поставщика	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Тип продуктаданные поставщика	контактор
Тип пускателяданные поставщика	контактор прямого пуска

Прочие характеристики 18

Кол-во норм разомкнутых-НО силовых контEF001374	3
Кол-во вспомогат норм разомкнутых-НО контEF001376	1
Кол-во вспомогат норм замкнутых-НЗ контEF001377	1
Безопасный уровень надежностиданные поставщика	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика	1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика	4...19 мс отключение 12...26 мс включение
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика	с
Код совместимостиданные поставщика	LC1D
Краткое название устройстваданные поставщика	LC1D
Наименование продуктаданные поставщика	TeSys D
Номинальная включающая способность irmsданные поставщика	140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 800 А в 440 V для силовая цепь в соответствии с МЭК
Номинальная отключающая способностьданные поставщика	800 А в 440 V для силовая цепь в соответствии с МЭК 60947
Сертификатыданные поставщика	CCC ГОСТ UL CSA
Соответствующий номинал предохранителяданные поставщика	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 80 А gG в
Степень загрязненияданные поставщика	3
Теплоотдачаданные поставщика	4-5 Вт в 50/60 Гц
Технология использования катушекданные поставщика	без встроенного модуля защиты от перегрузок

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.85 кг
Рабочая высотаданные поставщика	0...3000 м
