Контактор КМИ-34012 40А 230В/АС3 1NO;1NC IEK
IEK · артикул KKM31-040-230-11
Изображение может отличаться от конкретного исполнения.
IEK

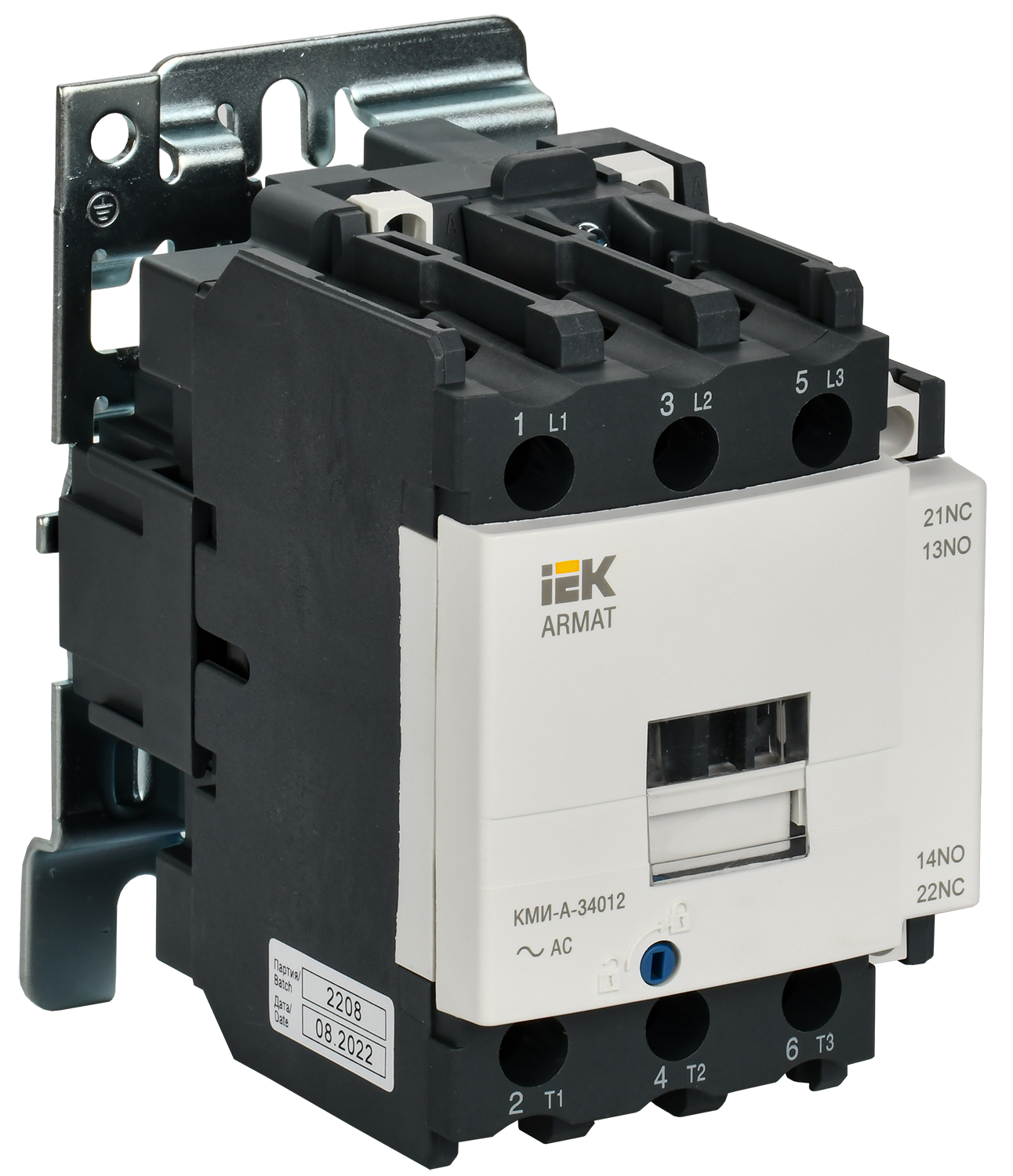

ARMAT Контактор КМИ-А-34012 LC1D 40А 230В/АС3 1NO/1NC IEK
ИсточникКаталог IEK
КлассификацияEC000066
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина55
Высота127
Глубина115
Модульное исполнениеНет
Номин коммутируем мощность при AC-3 400 В18,5
Кол-во норм разомкнутых-НО силовых конт3
Кол-во норм замкн-НЗ силовых контактов0
Кол-во вспомогат норм разомкнутых-НО конт1
Описание и назначение
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Температура эксплуатацииEF002386 | -25...50 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Мех износостойкость-гцданные поставщика | 15 млн циклов |
Электрические и световые параметры 25
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 18,5 |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 40 |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 60 |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230 |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | - |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип напряжения управленияEF008242 | Переменный (AC) |
| Защита от сверхтоков-предохр gG-гцданные поставщика | 80 А |
| Защита от сверхтоков-предохр gG-доп конт вцданные поставщика | 10 А |
| Мощность потреб катушки при срабатывании Uc-цуданные поставщика | 160 ВА |
| Мощность потреб катушки при удержании Uc-цуданные поставщика | 15 ВА |
| Мощность рассеяния при Ie АС-1-гцданные поставщика | 5.4 Вт |
| Мощность рассеяния при Ie АС-3-гцданные поставщика | 2.4 Вт |
| Номин импульсное напряжение Uimp-гцданные поставщика | 6 кВ |
| Номин напряжение Un-AC-доп конт вспом цепиданные поставщика | 690 В |
| Номин напряжение изоляции Ui-гцданные поставщика | 690 В |
| Номин напряжение изоляции Ui-доп конт вцданные поставщика | 690 В |
| Номин раб напряжение переменного тока Ue-гцданные поставщика | 690 В |
| Световая индикациияданные поставщика | Нет |
| Типоисполнение электрон реледанные поставщика | РТИ-3355 |
| Ток термической стойкости Ith-доп конт вцданные поставщика | 10 А |
| Условный тепловой ток Ith при АС-1-гцданные поставщика | 60 А |
| Условный ток короткого замыкания Inc-гцданные поставщика | 3000 А |
| Частота включений коммутац износост в час-гцданные поставщика | 3600 |
| Частота включений механ износост в час-гцданные поставщика | 3600 |
Материалы и конструкция 1
| Модульное исполнениеEF001126 | Нет |
|---|
Монтаж и подключение 1
| Кол-во норм замкн-НЗ силовых контактовEF001375 | 0 |
|---|
Механические характеристики 4
| Коммут-ая износос-ть общий ресурс-гцданные поставщика | 1.9 млн циклов |
|---|---|
| Крутящий момент при затягивании-гцданные поставщика | 8 нм |
| Макс кратковременная нагрузка-гцданные поставщика | 720 А |
| Макс кратковременная нагрузка-доп конт вцданные поставщика | 140 А |
Прочие характеристики 12
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
| Время срабатыв при замыкании-цуданные поставщика | 26 мс |
| Время срабатыв при размыкании-цуданные поставщика | 19 мс |
| Гибкий кабель без наконечника-гцданные поставщика | 35 мм² |
| Диапазон напряж отпускания-цуданные поставщика | 0,3...0,6 |
| Диапазон напряж срабатывания-цуданные поставщика | 0,8...1,1 |
| Жесткий кабель без наконечника-гцданные поставщика | 35 мм² |
| Мех износоустойчивость-цуданные поставщика | 15 млн ком циклов |
| Минимальная вкл способность Imin-доп конт вцданные поставщика | 0 мА |
| Минимальная вкл способность Umin-доп конт вцданные поставщика | 17 А |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 55 |
|---|---|
| ВысотаEF000040 | 127 |
| ГлубинаEF000049 | 115 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.133 × 0.121 × 0.081 м | 1.238 | 0.001619 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 20 шт | 0.421 × 0.287 × 0.268 м | 24.76 | 0.03238 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.133 × 0.121 × 0.081 м
- Вес, кг
- 1.238
- Объём, м³
- 0.001619
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 20 шт
- Габариты
- 0.421 × 0.287 × 0.268 м
- Вес, кг
- 24.76
- Объём, м³
- 0.03238
- EAN / GTIN
