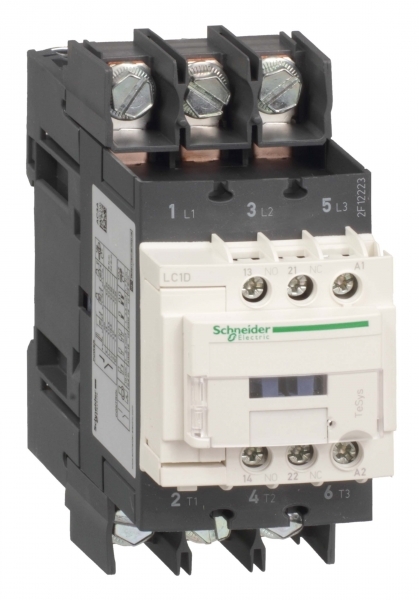

3P КОНТАКТОР 440В 50A 110В AC 50/60ГЦ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

3P КОНТАКТОР 440В 50A 110В AC 50/60ГЦ

Артикул: LC1D50A6F7 ETIM-класс: EC000066 EAN: 13389119408919 EAN: 3389119408912 Обновлено: 01.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин коммутируем мощность при AC-3 400 В22 кВт
Номин рабочий ток Ie при AC-3 400 В50 А
Номин рабочий ток Ie при AC-1 400 В80 А
Номин напряжение питания цепи управ Us AC 50 Гц110...110 В
Номин. напряжение питания цепи управления Us AC 60 Гц110...110 В
Номин. раб. ток Ie при AC-4, 400 В25 А
Номин. коммутируем. мощность при AC-4, 400 В11 кВт
Тип подключения силовой электрич цепиПрочее

Описание и назначение

<p>3P КОНТАКТОР 440В 50A 110В AC 50/60ГЦ<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Механическая износостойкостьданные поставщика 6 млн. циклов
Механическая стойкостьданные поставщика вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 10 ГН в течении 11 мс
Огнестойкостьданные поставщика V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика -40-60 °C 60-70 °C с ухудшением рабочих характеристик
Степень защиты ipданные поставщика IP20 лицевая панель в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -60-80 °C
Электрическая износостойкостьданные поставщика 1.45 млн. циклов 50 А AC-3 при Ue

Электрические и световые параметры 30

Номин коммутируем мощность при AC-3 400 ВEF001364 22 кВт
Номин рабочий ток Ie при AC-3 400 ВEF001392 50 А
Номин рабочий ток Ie при AC-1 400 ВEF001393 80 А
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 110...110 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 110...110 В
Тип подключения силовой электрич цепиEF006819 Прочее
Тип напряжения управленияEF008242 AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 ВEF008495 25 А
Номин. коммутируем. мощность при AC-4, 400 ВEF008496 11 кВт
номинальный кратковременно допустимый токданные поставщика 400 А в
условный тепловой ток на открытом воздуданные поставщика 10 А в
Категория перенапряженияданные поставщика III
Максимальная частота коммутацииданные поставщика 3600 цикл/ч в
Минимальное коммутируемое напряжениеданные поставщика 17 В для цепь сигнализации
Минимальный коммутируемый токданные поставщика 5 мА для цепь сигнализации
Мощность двигателя, квтданные поставщика 15 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 22 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 30 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 33 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3
Мощность двигателя, л.с.данные поставщика 3 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 7.5 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 15 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвиг
Мощность, рассеиваемая одним полюсомданные поставщика 3.7 Вт AC-3 9.6 Вт AC-1 3.7 Вт AC-3e
Напряжение цепи управленияданные поставщика 110 В Переменный ток 50/60 Гц
номинальное напряжение изоляцииданные поставщика Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализаци
номинальное рабочее напряжениеданные поставщика Силовая цепь:
номинальный рабочий токданные поставщика 50 А 60 °C) в
Описание полюсовданные поставщика 3P
Потребляемая мощность при срабатыванииданные поставщика 140-140 В·А 60 Гц 0.75 20 °C) 160-160 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика 13-13 В·А 60 Гц 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 6
Сопротивление изоляцииданные поставщика &gt; 10 МОм для цепь сигнализации
Среднее полное сопротивлениеданные поставщика 1.5 мОм - Ith 80 А 50 Гц для Силовая цепь
Тип цепи управленияданные поставщика пер. ток в 50/60 Гц
Частота цепи сигнализацииданные поставщика 25...400 Гц

Материалы и конструкция 2

Модульное исполнениеEF001126 Да
Защитное исполнениеданные поставщика TH в соответствии с МЭК 60068-2-30

Монтаж и подключение 7

Вспомогательные контактыданные поставщика 1 Н.О. + 1 Н.З.
Контактная совместимостьданные поставщика M2
Конфигурация главных контактовданные поставщика 3 Н.О.
Применение контактораданные поставщика активная нагрузка управление электродвигателем
Соединения – клеммыданные поставщика Цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) Силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 16.5 мм)
Способ монтажаданные поставщика рейка монтаж на панель
Тип вспом. контактовданные поставщика тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1

Механические характеристики 1

Момент затяжкиданные поставщика Цепь управления: 1.7 Н·м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 Цепь управления: 1.7 Н·м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5

Классификация и назначение 4

Категория примененияданные поставщика AC-4 AC-1 AC-3 AC-3e
Серияданные поставщика TeSys D TeSys Deca TeSys TeSys Deca
Стандартыданные поставщика CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Тип продуктаданные поставщика Контактор

Прочие характеристики 20

Кол-во норм разомкнутых-НО силовых контEF001374 3
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 1
Безопасный уровень надежностиданные поставщика B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Время без перекрытияданные поставщика 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Время работыданные поставщика 4...19 мс отключение 12...26 мс включение
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защитная крышкаданные поставщика с
Код совместимостиданные поставщика LC1D
Краткое название устройстваданные поставщика LC1D
Наименование продуктаданные поставщика TeSys D TeSys Deca
Номинальная включающая способность irmsданные поставщика 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации в соответствии с IEC 60947-5-1 900 А в 440 В для Силовая цепь в соответствии с
Номинальная отключающая способностьданные поставщика 900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с ГОСТ IEC 60947
Сертификатыданные поставщика ГОСТ DNV RINA CSA CCC UL LROS (Lloyds register of shipping) BV GL
Соответствующий номинал предохранителяданные поставщика 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 100 А gG в
Степень загрязненияданные поставщика 3
Теплоотдачаданные поставщика 4-5 Вт в 50/60 Гц
Технология использования катушекданные поставщика без встроенного модуля защиты от перегрузок
Условия эксплуатацииданные поставщика в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.855 кг
Рабочая высотаданные поставщика 0...3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.15 × 0.14 × 0.06 м 0.85 0.00126 3389119408912
TRANSPORTING 1 шт. 0.4 × 0.3 × 0.15 м 1.305 0.018 13389119408919

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.15 × 0.14 × 0.06 м
    Вес, кг
    0.85
    Объём, м³
    0.00126
    EAN / GTIN
    3389119408912

  • TRANSPORTING

    В упаковке
    1 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    1.305
    Объём, м³
    0.018
    EAN / GTIN
    13389119408919
