Schneider Electric

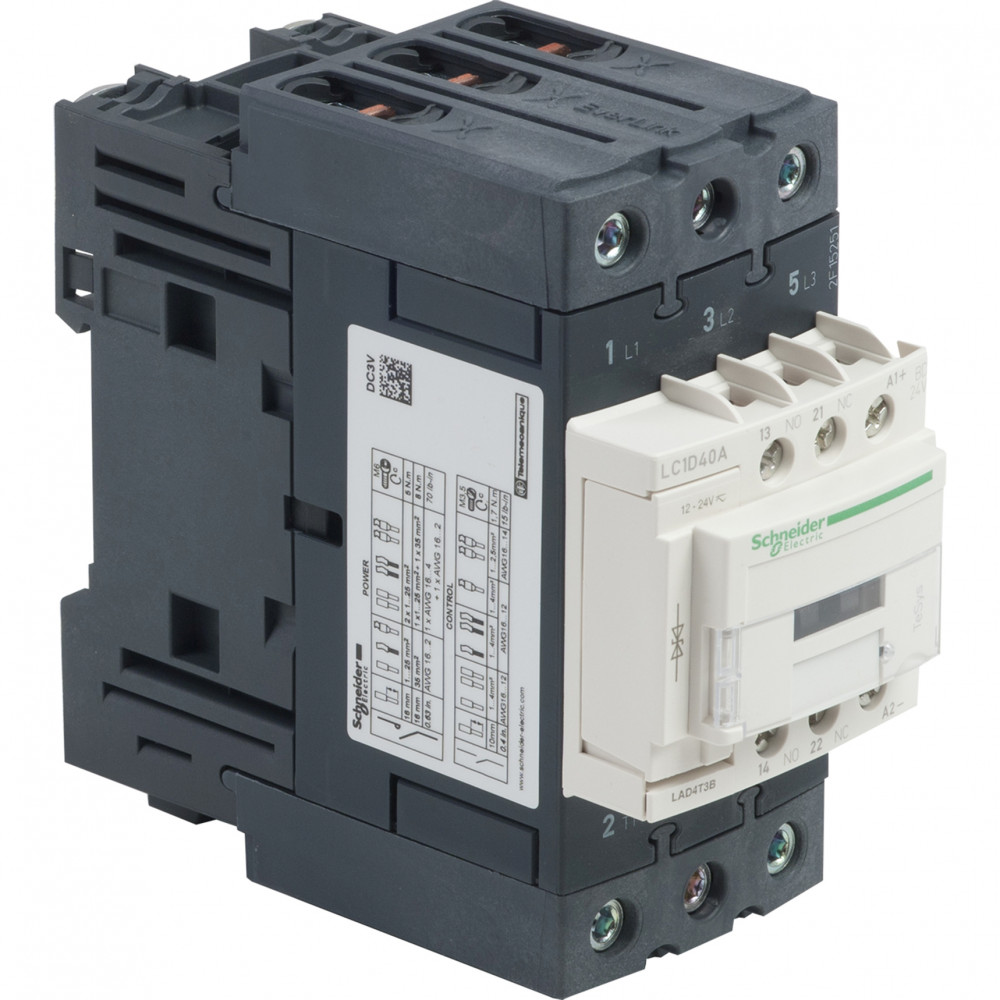

3P КОНТАКТОР 440В 40A 24В DC
ИсточникКаталог Systeme Electric
КлассификацияEC000066
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин коммутируем мощность при AC-3 400 В18.5 кВт
Номин рабочий ток Ie при AC-3 400 В40 А
Номин рабочий ток Ie при AC-1 400 В60 А
Номин напряж питания цепи управ Us пост тока DC24...24 В
Номин. раб. ток Ie при AC-4, 400 В20 А
Номин. коммутируем. мощность при AC-4, 400 В9 кВт
Тип подключения силовой электрич цепиВинтовое соединение
Тип напряжения управленияDC (постоян.)
Описание и назначение
<p>3P КОНТАКТОР EVERLINK AC3 440В 40A КАТУШКА УПР. 24В DC<br />Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Механическая износостойкостьданные поставщика | 10 млн. циклов |
|---|---|
| Механическая стойкостьданные поставщика | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 10 ГН в течении 11 мс |
| Огнестойкостьданные поставщика | V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -40-60 °C 60-70 °C с ухудшением рабочих характеристик |
| Степень защиты ipданные поставщика | IP20 лицевая панель в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
| Электрическая износостойкостьданные поставщика | 0.7 млн. циклов 60 А AC-1 при Ue |
Электрические и световые параметры 31
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 18.5 кВт |
|---|---|
| Номин рабочий ток Ie при AC-3 400 ВEF001392 | 40 А |
| Номин рабочий ток Ie при AC-1 400 ВEF001393 | 60 А |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 24...24 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| Номин. раб. ток Ie при AC-4, 400 ВEF008495 | 20 А |
| Номин. коммутируем. мощность при AC-4, 400 ВEF008496 | 9 кВт |
| номинальный кратковременно допустимый токданные поставщика | 320 А в |
| условный тепловой ток на открытом воздуданные поставщика | 10 А в |
| Диапазон мощностиданные поставщика | 7-11 кВт в 200-240 В 3 фазы 15-25 кВт в 380-440 В 3 фазы 15-25 кВт в 480-500 В 3 фазы |
| Категория перенапряженияданные поставщика | III |
| Максимальная частота коммутацииданные поставщика | 3600 цикл/ч в |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В для цепь сигнализации |
| Минимальный коммутируемый токданные поставщика | 5 мА для цепь сигнализации |
| Мощность двигателя, квтданные поставщика | 18.5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 22 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 22 кВт в 500 В Переменный ток 50/60 Гц (AC |
| Мощность двигателя, л.с.данные поставщика | 5 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 10 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электрод |
| Мощность, рассеиваемая одним полюсомданные поставщика | 2.4 Вт AC-3 5.4 Вт AC-1 2.4 Вт AC-3e |
| Напряжение катушки контактораданные поставщика | 24 В пост. ток стандартный |
| Напряжение цепи управленияданные поставщика | 24 В Постоянный ток (DC) |
| номинальное напряжение изоляцииданные поставщика | Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализаци |
| номинальное рабочее напряжениеданные поставщика | Силовая цепь: |
| номинальный рабочий токданные поставщика | 60 А 60 °C) в |
| Описание полюсовданные поставщика | 3P |
| Потребляемая мощность при удержании, втданные поставщика | 7.4-7.4 Вт в 20 °C |
| Пределы напряжения цепи управленияданные поставщика | 0,1...0,3 Uc -40-70 °C отпускание Постоянный ток (DC) 0,75...1,25 Uc -40-60 °C находится в состоянии работы Постоянный ток (DC) 1...1.25 Uc 60-70 °C находится в состоянии работы Постоянный ток (DC) |
| Пусковая мощность, втданные поставщика | 19-19 Вт 20 °C) |
| Сопротивление изоляцииданные поставщика | > 10 МОм для цепь сигнализации |
| Среднее полное сопротивлениеданные поставщика | 1.5 мОм - Ith 60 А 50 Гц для Силовая цепь |
| Тип цепи управленияданные поставщика | пост. ток стандартный |
| Частота цепи сигнализацииданные поставщика | 25...400 Гц |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с МЭК 60068-2-30 |
Монтаж и подключение 7
| Вспомогательные контактыданные поставщика | 1 Н.О. + 1 Н.З. |
|---|---|
| Контактная совместимостьданные поставщика | M4 |
| Конфигурация главных контактовданные поставщика | 3 Н.О. |
| Применение контактораданные поставщика | активная нагрузка управление электродвигателем |
| Соединения – клеммыданные поставщика | Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 каб |
| Способ монтажаданные поставщика | рейка монтаж на панель |
| Тип вспом. контактовданные поставщика | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
Механические характеристики 1
| Момент затяжкиданные поставщика | Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 8 Н·м - соединители EverLink с ви |
|---|
Классификация и назначение 5
| Категория примененияданные поставщика | AC-4 AC-1 AC-3 AC-3e |
|---|---|
| Серияданные поставщика | TeSys D TeSys Deca TeSys TeSys Deca |
| Стандартыданные поставщика | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Тип продуктаданные поставщика | Контактор |
| Тип пускателяданные поставщика | контактор прямого пуска |
Прочие характеристики 20
| Кол-во норм разомкнутых-НО силовых контEF001374 | 3 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 1 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 1 |
| Безопасный уровень надежностиданные поставщика | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Время без перекрытияданные поставщика | 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом |
| Время работыданные поставщика | 42.5...57.5 мс включение 16...24 мс отключение |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защитная крышкаданные поставщика | с |
| Код совместимостиданные поставщика | LC1D |
| Краткое название устройстваданные поставщика | LC1D |
| Наименование продуктаданные поставщика | TeSys D TeSys Deca |
| Номинальная включающая способность irmsданные поставщика | 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации в соответствии с IEC 60947-5-1 800 А в 440 В для Силовая цепь в соответствии с |
| Номинальная отключающая способностьданные поставщика | 800 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Постоянная времениданные поставщика | 34 мс |
| Сертификатыданные поставщика | CCC CSA ГОСТ UL |
| Соответствующий номинал предохранителяданные поставщика | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 80 А gG в |
| Степень загрязненияданные поставщика | 3 |
| Технология использования катушекданные поставщика | встроенный симметричный защитный стабилитрон |
| Условия эксплуатацииданные поставщика | в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.925 кг |
|---|---|
| Рабочая высотаданные поставщика | 0...3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.152 × 0.137 × 0.062 м | 0.989 | 0.00129108 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.152 × 0.137 × 0.062 м
- Вес, кг
- 0.989
- Объём, м³
- 0.00129108
