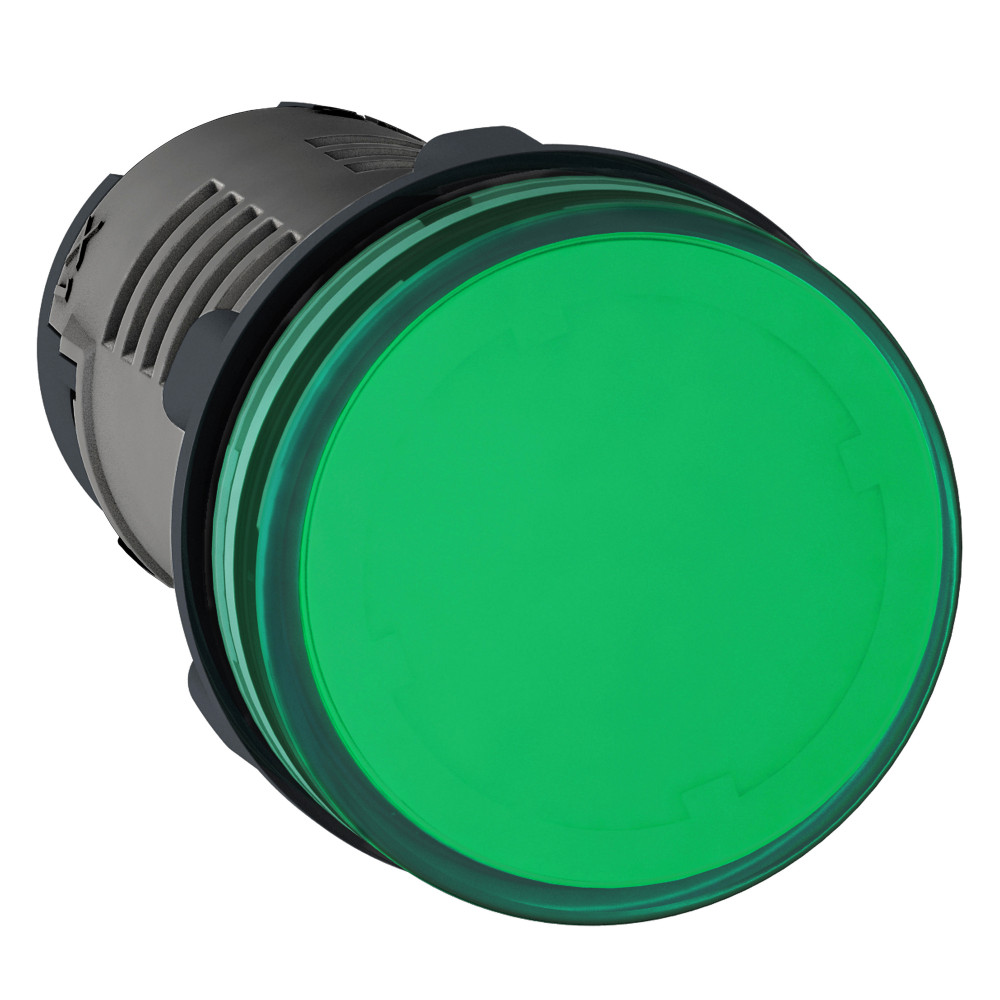

СИГН. ЛАМПА ,ЗЕЛЕН,LED,=220В, XА2EVMD5LC

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474	IP65
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP65 в соответствии с МЭК 60529 (Лицевая панель) в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 10

Тип напряженияEF000187	DC (постоян.)
Количество световых индикаторовEF001965	1
Номин раб напряжение UeEF002418	220...220 В
Тип цоколя лампыEF008229	Светодиод. (LED)
Категория перенапряженияданные поставщика	Класс I в соответствии с IEC 536
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с EN/IEC 60947-1
номинальное напряжение изоляцииданные поставщика	400 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
номинальное напряжение сетиданные поставщика	220 В пост. ток 50/60 Гц
Пределы напряжения питанияданные поставщика	0.8-1.2 В пост. ток
Цоколь лампыданные поставщика	встроенный светодиод

Материалы и конструкция 6

Цвет линзыEF000207	Зеленый
Цвет переднего кольцаEF002429	Черный
Материал переднего кольцаEF005972	Пластик
Конструкция линзыEF006253	Круглый (-ая,-ое)
Тип линзыEF008343	Плоская (-ий)
Цвет толкателя или линзыданные поставщика	зеленый

Монтаж и подключение 4

Тип подключенияEF003961	Винтовое соединение
Монтаж устройстваданные поставщика	крепежное отверстие 22,3 +0,4/0 в соответствии с EN/IEC 60947-5-1
Соединения – клеммыданные поставщика	винтовой зажим,
Способ установкиданные поставщика	крепежная гайка под головкой рекомендуемый крутящий момент: 2.2 Н-м (+/- 0.2 N.m)

Механические характеристики 3

Описание зажимов iso n°1данные поставщика	(X1-X2)PL
Степень ударостойкости ikданные поставщика	IK05 в соответствии с IEC 50102
Ударопрочностьданные поставщика	30 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27

Классификация и назначение 7

Информация о ремонтопригодностиданные поставщика	Подлежит замене
Серияданные поставщика	Harmony Easy XA2
Стандартыданные поставщика	IEC 60947-1 GB 14048.1 GB 14048.5 IEC 60947-5-1
Тип продуктаданные поставщика	монолитная сигнальная лампа
Тип сигнализацииданные поставщика	постоянный
Форма головки винтаданные поставщика	пересечение совместим с Philips No 2 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
Форма головки сигнального блокаданные поставщика	круглая

Прочие характеристики 11

С ламп в комплектеEF005905	Нет
С передним кольцомEF006014	Нет
Виброустойчивостьданные поставщика	5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика	Светодиодная лампа
Код совместимостиданные поставщика	XA2E
Краткое название устройстваданные поставщика	XA2
Маркировкаданные поставщика	CCC CE
Сертификатыданные поставщика	CE CCC
Срок службыданные поставщика	40000 ч при номинальном напряжении и 25 °C
Фикс. центр.данные поставщика	>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм >= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм

Размеры и упаковка

Изделие

Диаметр отверстияEF000079	22.5 мм
Вес неттоданные поставщика	0.02 кг
Монтажный диаметрданные поставщика	22 мм
