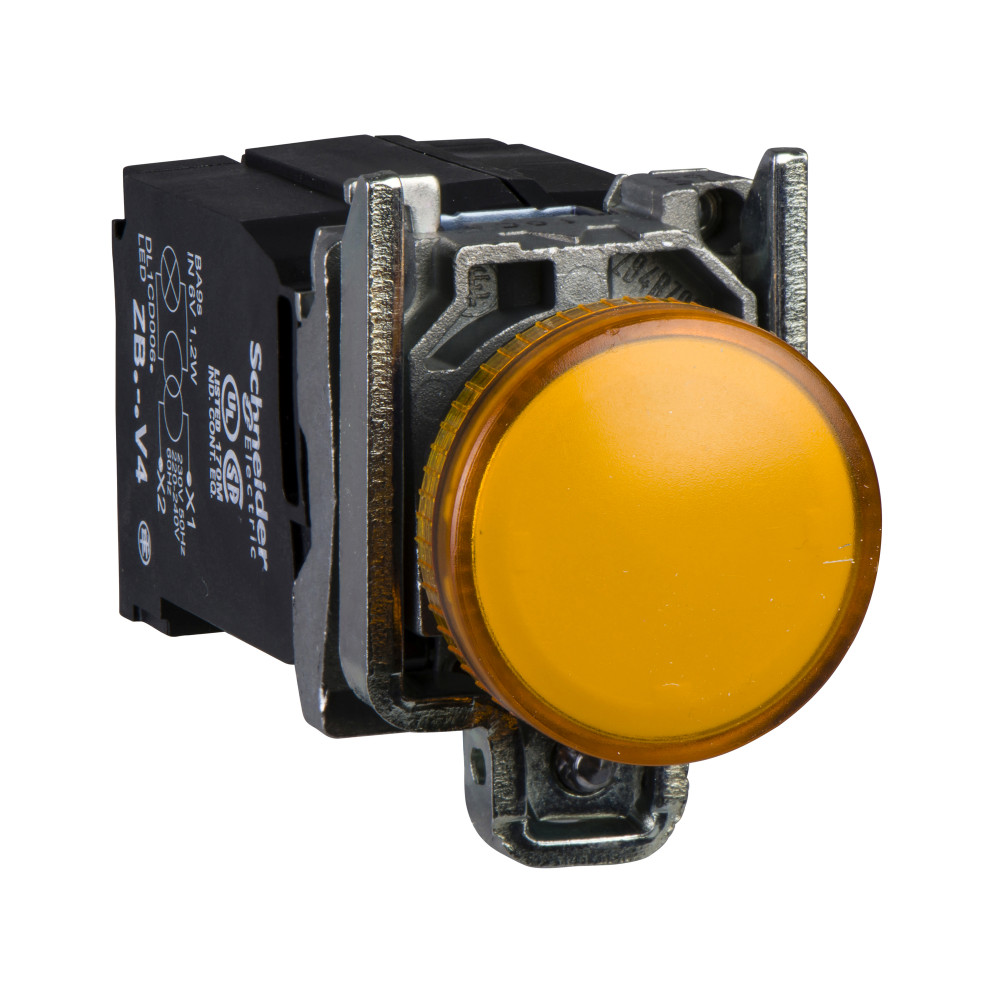

СИГН. ЛАМПА, ОРАНЖ., ВСТР. СВЕТОДИОД

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СИГН. ЛАМПА, ОРАНЖ., ВСТР. СВЕТОДИОД

Артикул: XB4BV5B5 ETIM-класс: EC000272 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000272
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Номин раб напряжение Ue400...400 В
Тип напряженияAC/DC (перемен./постоян.)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаМеталл
Конструкция линзыКруглый (-ая,-ое)
Тип цоколя лампыСветодиод. (LED)

Описание и назначение

<p>Сигнальная лампа 22 мм светодиод желтая. серия продукта: Harmony XB4<br /> - тип устройства или его аксессуаров: сигнальная лампа<br /> - краткое название устройства: XB4<br /> - материал крепежной основы: zamak<br /> - монтажный диаметр: 22 мм<br /> - доп. информация для толкателя: с обычным объективом<br /> - цвет источника света: желтый. <br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, Сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 10

Степень защиты - IPEF005474 IP66
Степень защиты (NEMA)EF011959 Прочее
Рабочая температура окружающей средыданные поставщика -40-55 °C
Степень защиты ipданные поставщика IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K в единицах производителя
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X в единицах производителя
Стойкость к коммутационным помехамданные поставщика 2 кВ в соответствии с IEC 61000-4-4
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Стойкость к электромагнитным полямданные поставщика 10 В/м в соответствии с IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 12

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Количество световых индикаторовEF001965 1
Номин раб напряжение UeEF002418 400...400 В
Тип цоколя лампыEF008229 Светодиод. (LED)
Класс защиты от поражения электр. токомданные поставщика класс I в соответствии с IEC 60536
номинальное напряжение изоляцииданные поставщика 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
Номинальное напряжение питания [us]данные поставщика 400 V AC 50/60Hz пер. ток в 50 Гц
оминальное напряжениеданные поставщика 400 V AC 50/60Hz
Питание блока световой сигнализацииданные поставщика через трансформатор 1.2 В·А 24 В
Пределы напряжения питанияданные поставщика 407-423 В пер. ток
Цоколь лампыданные поставщика встроенный светодиод
Электромагнитное излучениеданные поставщика класс B в соответствии с IEC 55011

Материалы и конструкция 12

Цвет линзыEF000207 Оранжевый
Цвет переднего кольцаEF002429 Хром
Материал переднего кольцаEF005972 Металл
Конструкция линзыEF006253 Круглый (-ая,-ое)
Тип линзыEF008343 Плоская (-ий)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика Да
Материал крепежной основыданные поставщика zamak
Материал окантовкиданные поставщика хромированный металл
Минимальная партия для продажиданные поставщика 1
Цвет источника светаданные поставщика желтый
Цвет толкателя или линзыданные поставщика желтый

Монтаж и подключение 2

Тип подключенияEF003961 Винтовое соединение
Соединения – клеммыданные поставщика винтовой зажим,

Механические характеристики 2

Степень ударостойкости ikданные поставщика IK06 в соответствии с IEC 50102
Ударопрочностьданные поставщика 15 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27

Классификация и назначение 7

Доп. информация для толкателяданные поставщика с обычным объективом
Серияданные поставщика Harmony XB4
Стандартыданные поставщика UL 508 EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-5-4 CSA C22.2 № 14 EN/IEC 60947-1 EN/IEC 60947-5-5 JIS C8201-1
Тип головкиданные поставщика стандартный
Тип продуктаданные поставщика сигнальная лампа
Тип сигнализацииданные поставщика постоянный
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 13

С ламп в комплектеEF005905 Нет
С передним кольцомEF006014 Нет
Customizableданные поставщика 1
Gcr bridgeданные поставщика XB4BVCUST01
Виброустойчивостьданные поставщика 2 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Выдерживаемая импульсная помехаданные поставщика 1 кВ в соответствии с IEC 61000-4-5
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика светодиод с защитой
Код совместимостиданные поставщика XB4
Комплектация изделияданные поставщика изделие в сборе
Краткое название устройстваданные поставщика XB4
Сертификатыданные поставщика внесен в список UL CSA
Срок службыданные поставщика 100000 ч при номинальном напряжении и 25 °C

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Вес неттоданные поставщика 0.172 кг
Монтажный диаметрданные поставщика 22 мм
Общая высота cadданные поставщика 90 мм 47 мм
Общая ширина cadданные поставщика 40 мм
