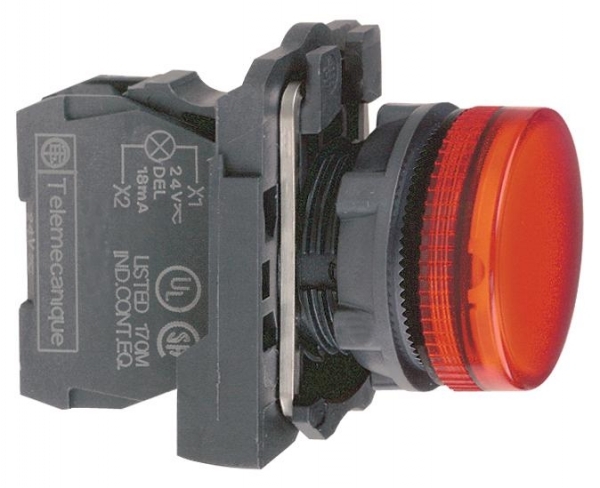

СИГН. ЛАМПА 22ММ 48-120В КРАСНАЯ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СИГН. ЛАМПА 22ММ 48-120В КРАСНАЯ

Артикул: XB5AVG4 ETIM-класс: EC000272 Обновлено: 14.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000272
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Номин раб напряжение Ue110...120 В
Тип напряженияAC/DC (перемен./постоян.)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Тип цоколя лампыСветодиод. (LED)

Описание и назначение

<p>Сигнальная лампа<br />Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция. </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 10

Степень защиты - IPEF005474 IP66
Степень защиты (NEMA)EF011959 13
Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP69 в соответствии с МЭК 60529 IP69K в соответствии с ISO 20653 в единицах производителя
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X в единицах производителя
Стойкость к коммутационным помехамданные поставщика 2 кВ в соответствии с МЭК 61000-4-4
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Стойкость к электромагнитным полямданные поставщика 10 В/м в соответствии с МЭК 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 6 кВ при контакте, на металлических частях в соответствии с МЭК 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 13

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Количество световых индикаторовEF001965 1
Номин раб напряжение UeEF002418 110...120 В
Тип цоколя лампыEF008229 Светодиод. (LED)
Категория перенапряженияданные поставщика Класс II в соответствии с IEC 60536
номинальное напряжение изоляцииданные поставщика 250 В (степень загрязнения 3) в соответствии с EN 60947-1
номинальное напряжение питанияданные поставщика 110...120 В
номинальное напряжение питанияданные поставщика 110...120 В переменный ток в 50/60 Гц
Потребляемый токданные поставщика 14 мА
Пределы напряжения питанияданные поставщика 100-132 В переменный ток
Цоколь лампыданные поставщика встроенный светодиод
Электромагнитная совместимостьданные поставщика Электростатический разряд - контрольный уровень: 6 кВ (при контакте, на металлических частях) в соответствии с МЭК 61000-4-2 Электростатический разряд - контрольный уровень: 8 кВ (через воздух, (на из
Электромагнитное излучениеданные поставщика класс B в соответствии с IEC 55011

Материалы и конструкция 12

Цвет линзыEF000207 Красный
Цвет переднего кольцаEF002429 Черный
Материал переднего кольцаEF005972 Пластик
Конструкция линзыEF006253 Круглый (-ая,-ое)
Тип линзыEF008343 Плоская (-ий)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика нет
Материал крепежной основыданные поставщика пластик
Материал окантовкиданные поставщика тёмно-серый пластиковый
Минимальная партия для продажиданные поставщика 1
Цвет источника светаданные поставщика красный
Цвет толкателя или линзыданные поставщика красный

Монтаж и подключение 2

Тип подключенияEF003961 Винтовое соединение
Соединения – клеммыданные поставщика винтовой зажим,

Механические характеристики 3

Описание зажимов iso n°1данные поставщика (X1-X2)PL
Степень ударостойкости ikданные поставщика IK05 в соответствии с IEC 50102
Ударопрочностьданные поставщика 50 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 7

Доп. информация для толкателяданные поставщика с обычным объективом
Серияданные поставщика Harmony XB5
Стандартыданные поставщика EN/МЭК 60947-1 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 № 14 JIS C8201-1
Тип головкиданные поставщика стандартный
Тип продуктаданные поставщика сигнальная лампа
Тип сигнализацииданные поставщика постоянный
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 14

С ламп в комплектеEF005905 Нет
С передним кольцомEF006014 Да
Customizableданные поставщика 1
Gcr bridgeданные поставщика XB5AVCUST04
Виброустойчивостьданные поставщика 5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Выдерживаемая импульсная помехаданные поставщика 1 кВ в соответствии с МЭК 61000-4-5
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика светодиод с защитой
Код совместимостиданные поставщика XB5
Комплектация изделияданные поставщика изделие в сборе
Краткое название устройстваданные поставщика XB5
номинальное импульсное выдерживаемое наданные поставщика 4 кВ в соответствии с EN 60947-1
Сертификатыданные поставщика внесен в список UL CSA
Срок службыданные поставщика 100000 ч при номинальном напряжении и 25 °C

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Вес неттоданные поставщика 0.038 кг
Монтажный диаметрданные поставщика 22 мм
