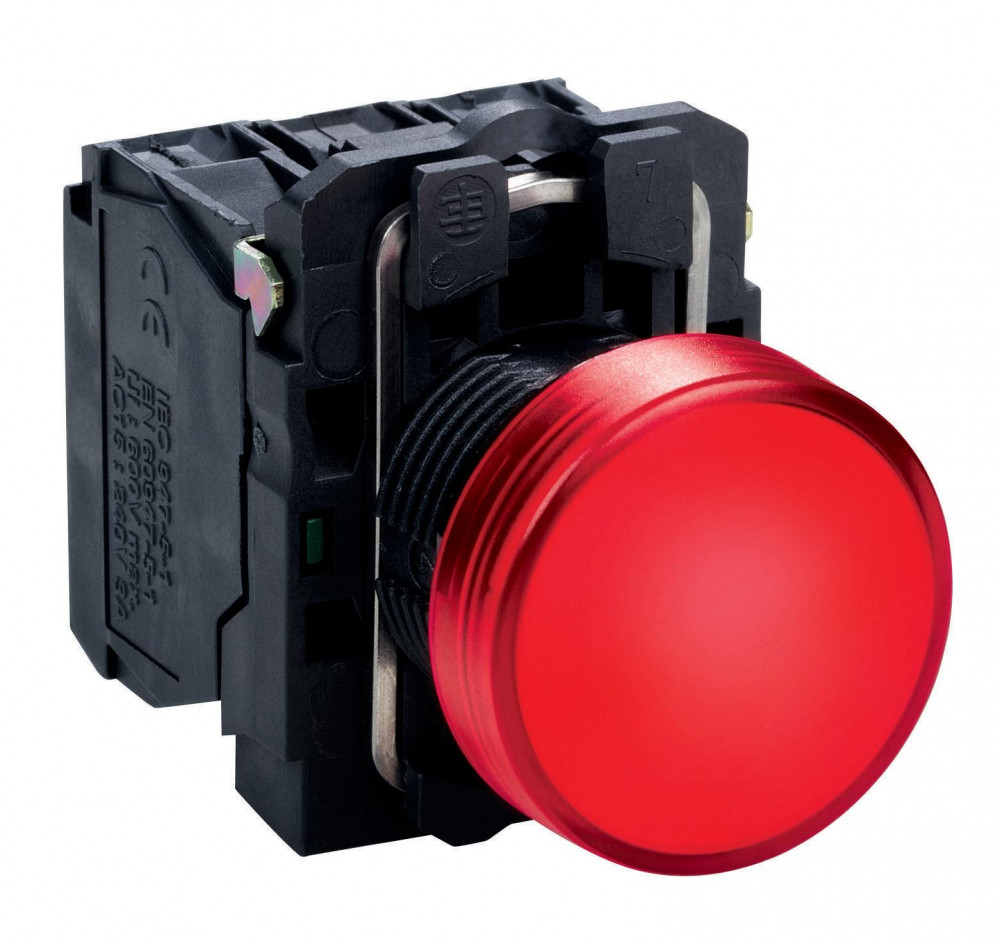

СИГН. ЛАМПА 22ММ 24В КРАСНАЯ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СИГН. ЛАМПА 22ММ 24В КРАСНАЯ

Артикул: XB5AVB4 ETIM-класс: EC000272 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000272
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Диаметр отверстия22.5 мм
Номин раб напряжение Ue24...24 В
Тип напряженияAC/DC (перемен./постоян.)
Тип подключенияВинтовое соединение
Степень защиты - IPIP66
Материал переднего кольцаПластик
Конструкция линзыКруглый (-ая,-ое)
Тип цоколя лампыСветодиод. (LED)

Описание и назначение

<p>Сигнальная лампа<br />Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция. </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 11

Степень защиты - IPEF005474 IP66
Степень защиты (NEMA)EF011959 13
Рабочая температураданные поставщика -40-70 °C
Степень защиты ikданные поставщика IK05 в соответствии с IEC 50102
Степень защиты ipданные поставщика IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 IP69 в соответствии с IEC 60529 IP69K в соответствии с ISO 20653 в единицах производителя
Степень защиты nemaданные поставщика NEMA 13 NEMA 4X в единицах производителя
Стойкость к коммутационным помехамданные поставщика 2 кВ в соответствии с IEC 61000-4-4
Стойкость к мойке под высоким давлениемданные поставщика 7000000 паскаль в 55 °C, расстояние: 0.1 м
Стойкость к электромагнитным полямданные поставщика 10 В/м в соответствии с IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 13

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Количество световых индикаторовEF001965 1
Номин раб напряжение UeEF002418 24...24 В
Тип цоколя лампыEF008229 Светодиод. (LED)
Категория перенапряженияданные поставщика класс II в соответствии с IEC 60536
номинальное импульсное выдерживаемое напряжениеданные поставщика 4 кВ в соответствии с EN 60947-1
номинальное напряжение изоляцииданные поставщика 250 В (степень загрязнения 3) в соответствии с EN 60947-1
Номинальное напряжение питания [us]данные поставщика 24 В пер./пост. ток в 50/60 Hz
Потребляемый токданные поставщика 18 мА
Пределы напряжения питанияданные поставщика 19.2-30 В пост. ток 21.6-26.4 В пер. ток
Цоколь лампыданные поставщика встроенный светодиод
Электромагнитная совместимостьданные поставщика электростатический разряд - контрольный уровень: 6 кВ (при контакте, на металлических частях) в соответствии с IEC 61000-4-2 электростатический разряд - контрольный уровень: 8 кВ (через воздух, (на из
Электромагнитное излучениеданные поставщика класс B в соответствии с IEC 55011

Материалы и конструкция 12

Цвет линзыEF000207 Красный
Цвет переднего кольцаEF002429 Черный
Материал переднего кольцаEF005972 Пластик
Конструкция линзыEF006253 Круглый (-ая,-ое)
Тип линзыEF008343 Плоская (-ий)
Защитное исполнениеданные поставщика TH
Изоляционный экранданные поставщика Да
Материал крепежной основыданные поставщика пластик
Материал окантовкиданные поставщика dark grey plastic
Минимальная партия для продажиданные поставщика 1
Цвет источника светаданные поставщика красный
Цвет толкателя или линзыданные поставщика красный

Монтаж и подключение 2

Тип подключенияEF003961 Винтовое соединение
Соединения – клеммыданные поставщика винтовой зажим,

Механические характеристики 2

Описание зажимов iso n°1данные поставщика (X1-X2)PL
Ударопрочностьданные поставщика 50 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 8

Доп. информация для толкателяданные поставщика с обычным объективом
Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика Harmony XB5
Стандартыданные поставщика UL 508 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 EN/IEC 60947-5-4 JIS C8201-1
Тип головкиданные поставщика standard
Тип продуктаданные поставщика сигнальная лампа
Тип сигнализацииданные поставщика постоянный
Форма головки сигнального блокаданные поставщика круглая

Прочие характеристики 21

С ламп в комплектеEF005905 Нет
С передним кольцомEF006014 Да
Gcr bridgeданные поставщика XB5AVCUST03
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Выдерживаемая импульсная помехаданные поставщика 1 кВ в соответствии с IEC 61000-4-5
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Источник светаданные поставщика светодиод с защитой
Код совместимостиданные поставщика XB5
Комплектация изделияданные поставщика механизм в сборе
Краткое название устройстваданные поставщика XB5
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика ENVEOLI1710010EN
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика CSA внесен в список UL
Срок службыданные поставщика 100000 ч при номинальном напряжении и 25 °C
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Экологическая отчетнстьданные поставщика ENVPEP1710010EN

Размеры и упаковка

Изделие

Диаметр отверстияEF000079 22.5 мм
Монтажный диаметрданные поставщика 22 мм
