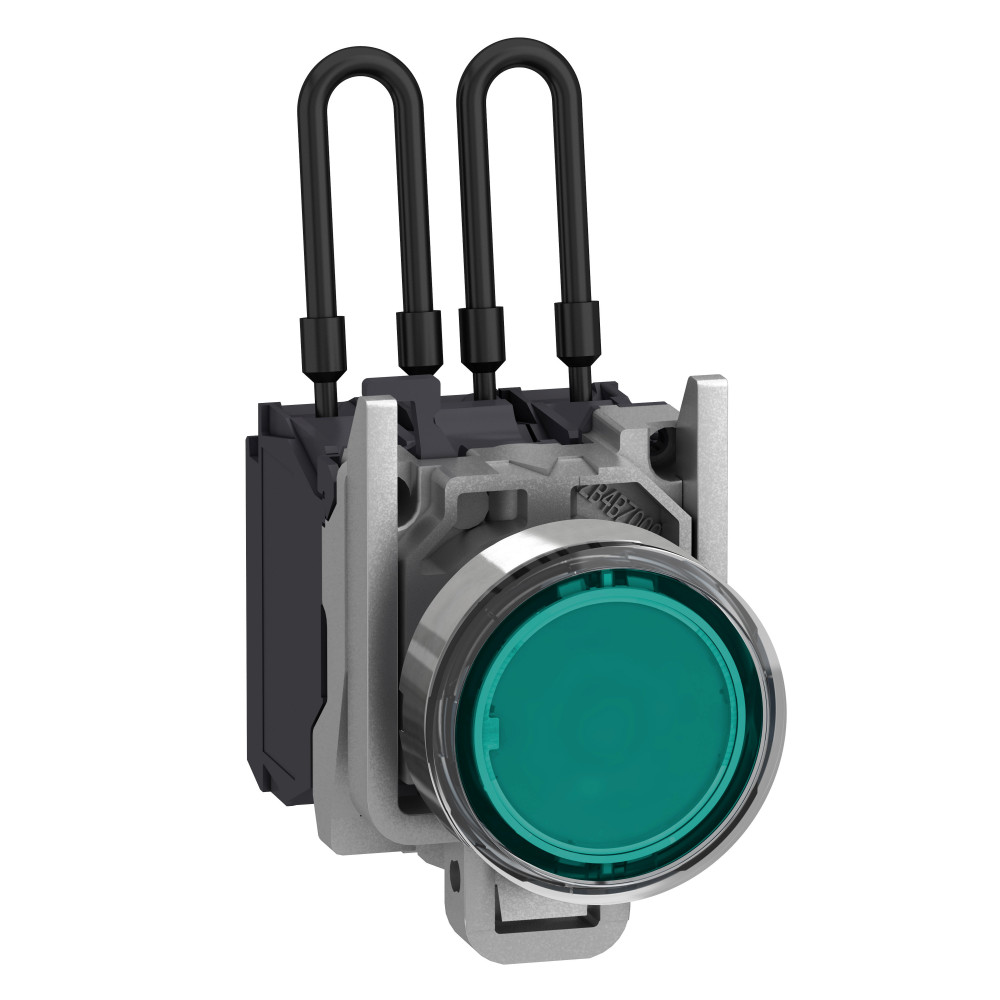

КН.С ПОДС.,С ЛАМПОЙ ТЕСТ, 24В, ЗЕЛ.,МЕТ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP66
Степень защиты (NEMA)EF011959	13
Рабочая температура окружающей средыданные поставщика	-40-70 °C
Степень защиты ipданные поставщика	IP66 в соответствии с IEC 60536 IP67 IP69 IP69K в единицах производителя
Степень защиты nemaданные поставщика	NEMA 13 в соответствии с МЭК 60529 NEMA 4X в единицах производителя
Стойкость к мойке под высоким давлениемданные поставщика	7000000 паскаль в 55 °C, расстояние: 0.1 м
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 8

Тип напряженияEF000187	AC/DC (перемен./постоян.)
Количество световых индикаторовEF001965	1
Номин раб напряжение UeEF002418	0...24 В
Тип цоколя лампыEF008229	Светодиод. (LED)
Категория перенапряженияданные поставщика	Класс II в соответствии с IEC 60536
номинальное напряжение изоляцииданные поставщика	600 В (степень загрязнения 3) в соответствии с EN 60947-1
номинальное напряжение питанияданные поставщика	24 В 24 В пер./пост. ток в 50/60 Гц
Потребляемый токданные поставщика	18 мА

Материалы и конструкция 11

Цвет линзыEF000207	Зеленый
Цвет переднего кольцаEF002429	Черный
Материал переднего кольцаEF005972	Металл
Конструкция линзыEF006253	Круглый (-ая,-ое)
Тип линзыEF008343	Плоская (-ий)
Защитное исполнениеданные поставщика	TH
Материал крепежной основыданные поставщика	металлический
Материал окантовкиданные поставщика	металлический
Минимальная партия для продажиданные поставщика	1
Цвет источника светаданные поставщика	зеленый
Цвет толкателя или линзыданные поставщика	зеленый

Монтаж и подключение 2

Тип подключенияEF003961	Винтовое соединение
Соединения – клеммыданные поставщика	винтовой зажим,

Механические характеристики 3

Момент затяжкиданные поставщика	0.8-1.2 Н·м в соответствии с EN/МЭК 60947-1
Степень ударостойкости ikданные поставщика	IK05 в соответствии с IEC 50102
Ударопрочностьданные поставщика	30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-6 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответстви

Классификация и назначение 5

Серияданные поставщика	Harmony XB4
Стандартыданные поставщика	CSA C22.2 № 14 EN/МЭК 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 GB 14048.5 JIS C8201-5-1 UL 508 JIS C8201-1
Тип продуктаданные поставщика	тестовая сигнальная лампа
Тип сигнализацииданные поставщика	постоянный
Форма головки сигнального блокаданные поставщика	круглая

Прочие характеристики 11

С ламп в комплектеEF005905	Нет
С передним кольцомEF006014	Нет
Виброустойчивостьданные поставщика	5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
Выдерживаемая импульсная помехаданные поставщика	1 кВ
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика	встроенный светодиод
Код совместимостиданные поставщика	XB4
Краткое название устройстваданные поставщика	XB4
номинальное импульсное выдерживаемое наданные поставщика	6 кВ в соответствии с EN 60947-1
Сертификатыданные поставщика	GL CSA BV внесен в список UL LROS (Lloyds register of shipping) DNV
Срок службыданные поставщика	1.5 г.

Размеры и упаковка

Изделие

Диаметр отверстияEF000079	22.5 мм
Вес неттоданные поставщика	0.09 кг
Глубина встраиванияданные поставщика	43 мм
Монтажный диаметрданные поставщика	22 мм
