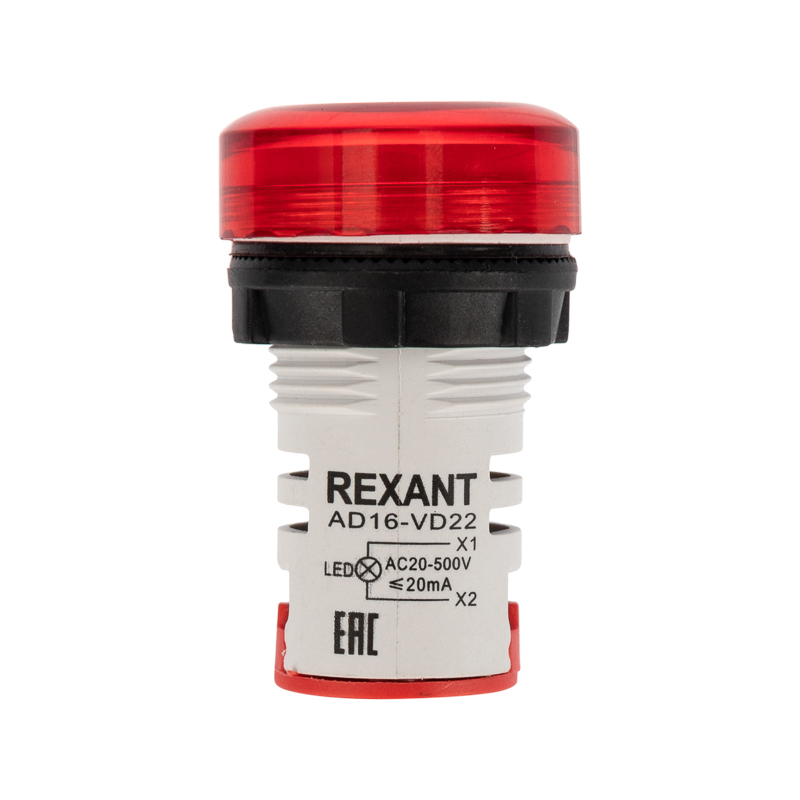

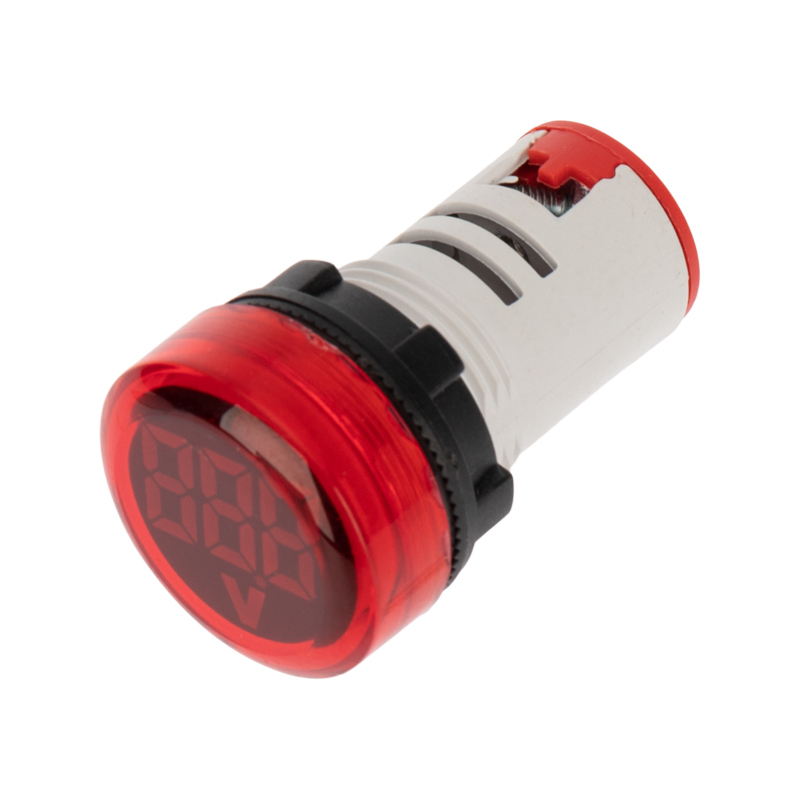

Индикатор значения напряжения красный VD22 70-500 В
ИсточникКаталог SDS_Group
КлассификацияEC000272
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия22 мм
Номин раб напряжение Ue70–500 В
Ширина отверстия22 мм
Высота отверстия10 мм
Тип напряженияAC (перемен.)
Тип лампыСветодиод. (LED)
Тип подключенияВинтовое соединение
Степень защиты - IPIP65
Описание и назначение
Индикаторы напряжения – это устройства в пластиковом монолитном корпусе, обладающие степенью защиты IP65 и оснащенные LED-подсветкой. Предназначены для отслеживания напряжения цепи или участка цепи в режиме реального времени.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP65 |
|---|
Электрические и световые параметры 6
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Количество световых индикаторовEF001965 | 1 |
| Номин раб напряжение UeEF002418 | 70–500 В |
| Тип лампыEF002423 | Светодиод. (LED) |
| Тип цоколя лампыEF008229 | Светодиод. (LED) |
| Номинальное напряжениеданные поставщика | 500 В |
Материалы и конструкция 5

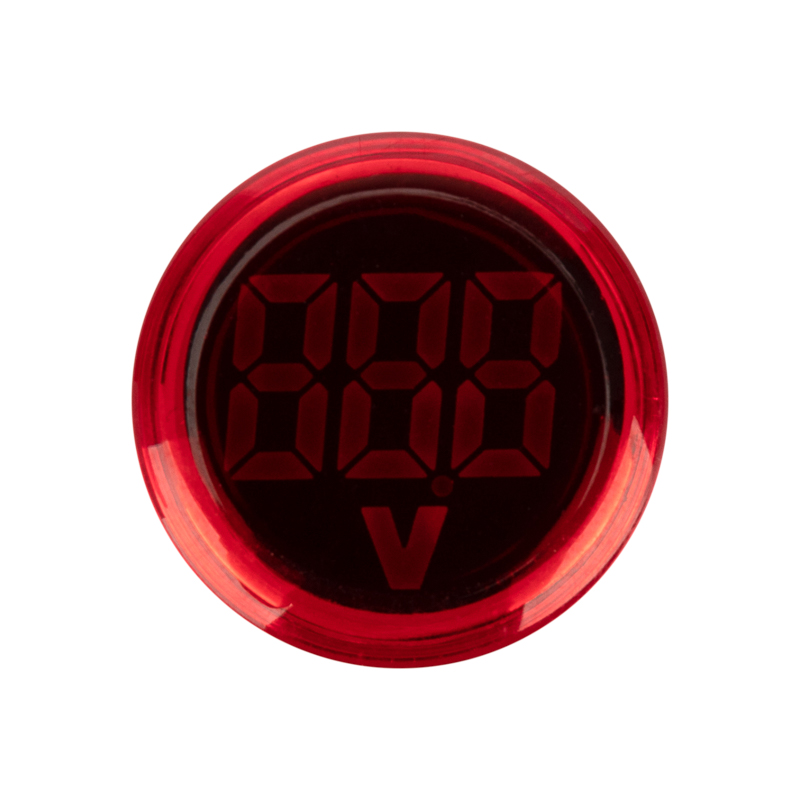

| Цвет линзыEF000207 | Красный |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Цвет переднего кольцаEF002429 | Черный |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Тип линзыEF008343 | Плоская (-ий) |
Монтаж и подключение 2

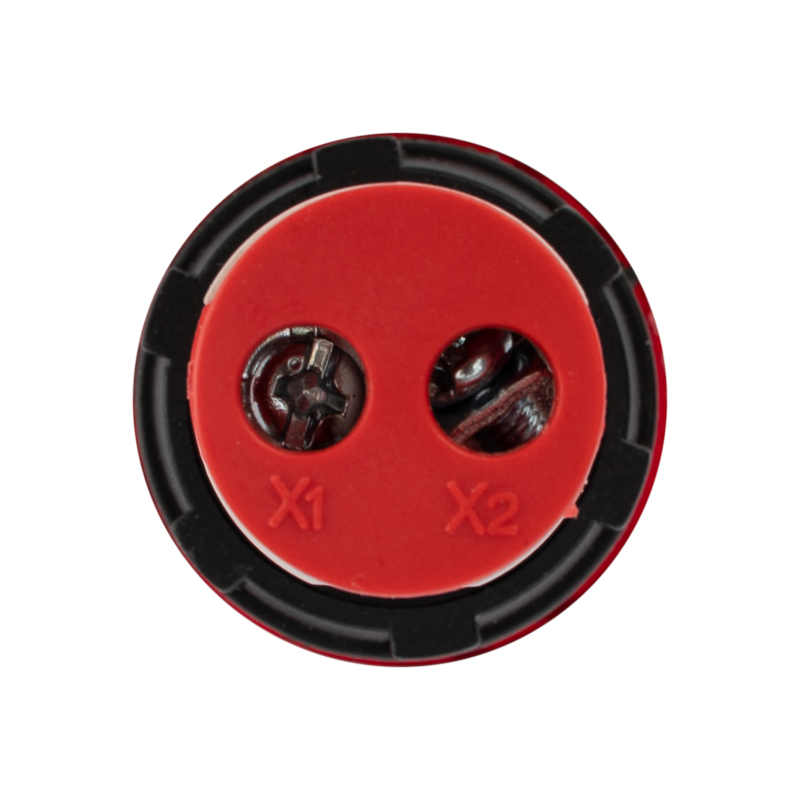

| Тип подключенияEF003961 | Винтовое соединение |
|---|---|
| Тип подключенияEF004381 | Винтовое соединение |
Классификация и назначение 2
| Применениеданные поставщика | Индикация состояния электрических цепей напряжения |
|---|---|
| Серияданные поставщика | Индикатор |
Прочие характеристики 3
| С ламп в комплектеEF005905 | Да |
|---|---|
| С передним кольцомEF006014 | Да |
| С проводомданные поставщика | false |
Размеры и упаковка
Изделие

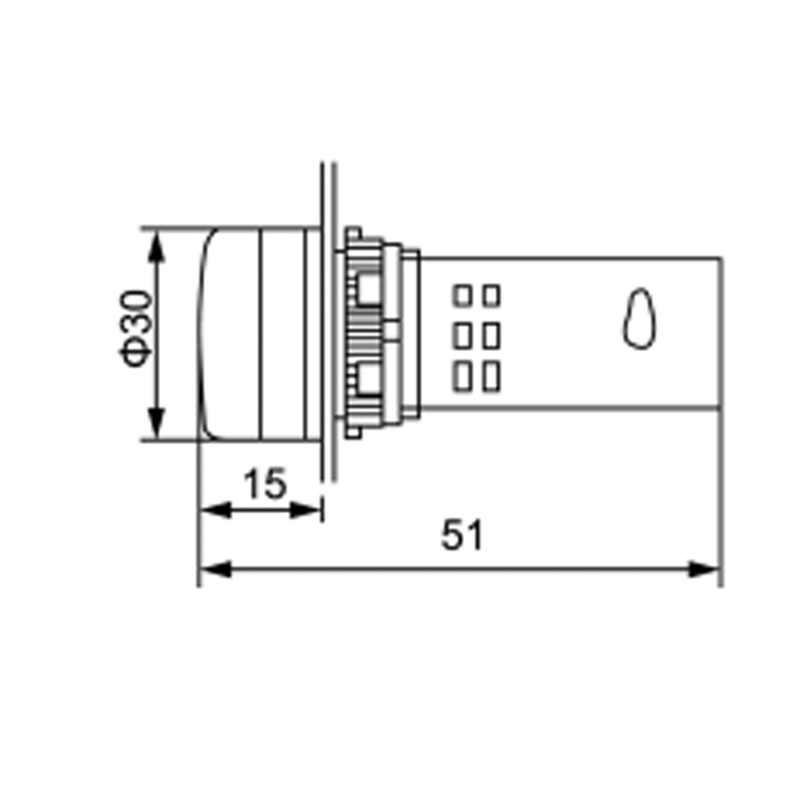

| Диаметр отверстияEF000079 | 22 мм |
|---|---|
| Ширина отверстияEF004565 | 22 мм |
| Высота отверстияEF004778 | 10 мм |
| Посадочный размерданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 34 × 35 × 33 | 0.024 | — | |
| Групповая упаковка упак (500 шт) | 500 шт | 44.3 × 33.1 × 28.6 см | 12.113 | 0.042 | |
| Групповая упаковка упак (10 шт) | 10 шт | 16 × 7.9 × 5.2 см | 0.223 | 0.001 |
-
