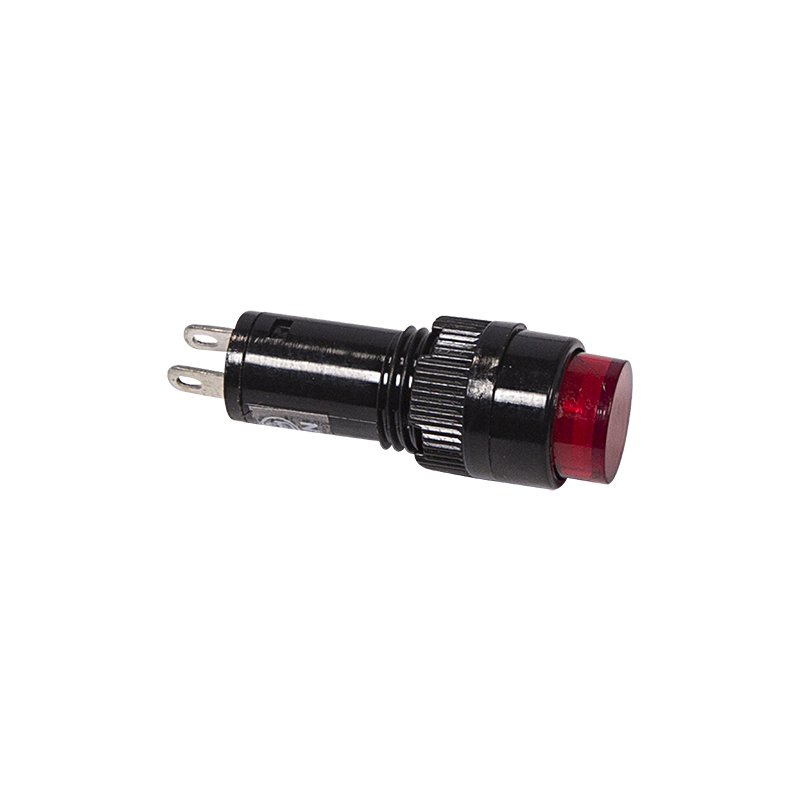

Индикатор ø10 12В красный с подсветкой (RWE-504) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000272
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия10 мм
Номин раб напряжение Ue12–12 В
Ширина отверстия10 мм
Тип напряженияDC (постоян.)
Тип лампыСветодиод. (LED)
Тип подключенияПрочее
Степень защиты - IPIP40
Конструкция линзыКруглый (-ая,-ое)
Описание и назначение
Индикатор ø10 12В подсв/красная предназначен для индикации состояния электрических цепей. Такие индикаторы устанавливаются на лицевых панелях управления электрооборудованием (в объектах энергоснабжения, измерительных приборах, блоках питания, легковых и грузовых автомобилях, и других местах с рабочим напряжением не более 12В). Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 4мм, с помощью гайки. Подключение контактов осуществляется с помощью пайки.
Основные характеристики:
Номинальное напряжение: 12В;
Цвет индикации: красный;
Установочный диаметр: 10 мм;
Рабочая температура: от -20℃ до +50℃;
Степень защиты (IP): IP40;
Допустимая влажность: до 85%, без выпадения конденсата;
Преимуществами использования данного изделия является быстрота и удобство монтажа.+RC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -20–50 |
|---|---|
| Степень защиты - IPEF005474 | IP40 |
| Допустимая влажность: доданные поставщика | 85 % |
Электрические и световые параметры 6
| Тип напряженияEF000187 | DC (постоян.) |
|---|---|
| Количество световых индикаторовEF001965 | 1 |
| Номин раб напряжение UeEF002418 | 12–12 В |
| Тип лампыEF002423 | Светодиод. (LED) |
| Тип цоколя лампыEF008229 | Светодиод. (LED) |
| Номинальное напряжениеданные поставщика | 12 В |
Материалы и конструкция 5
| Цвет линзыEF000207 | Красный |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Цвет переднего кольцаEF002429 | Черный |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Тип линзыEF008343 | Плоская (-ий) |
Монтаж и подключение 2
| Тип подключенияEF003961 | Прочее |
|---|---|
| Тип подключенияEF004381 | Плоский штекерный разъем |
Классификация и назначение 2
| Применениеданные поставщика | Индикация состояния электрических цепей напряжения |
|---|---|
| Серияданные поставщика | Индикатор |
Прочие характеристики 3
| С ламп в комплектеEF005905 | Да |
|---|---|
| С передним кольцомEF006014 | Да |
| С проводомданные поставщика | false |
Размеры и упаковка
Изделие

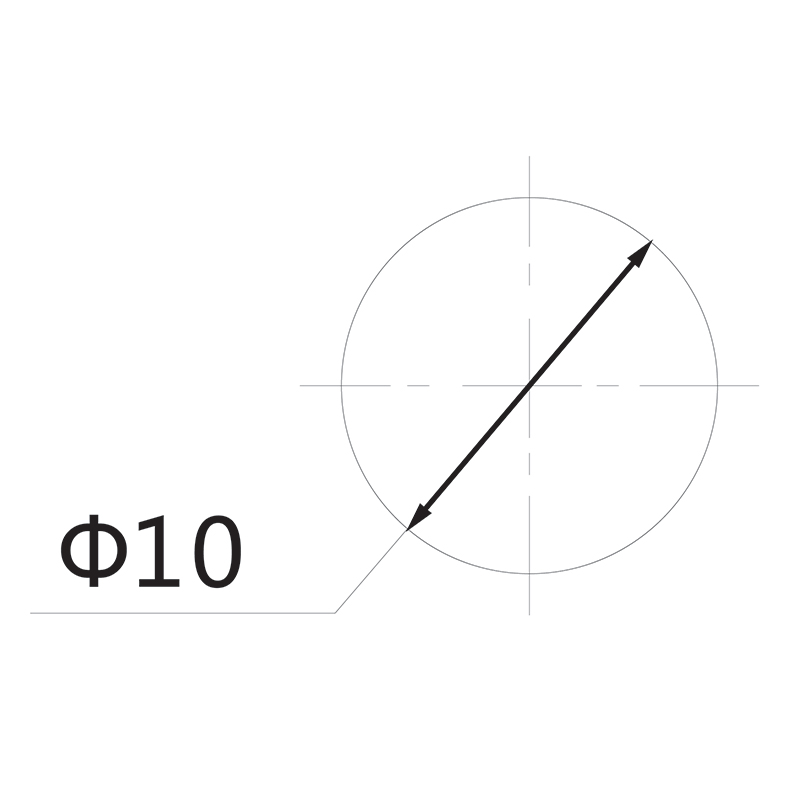

| Диаметр отверстияEF000079 | 10 мм |
|---|---|
| Ширина отверстияEF004565 | 10 мм |
| Посадочный размерданные поставщика | 10 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 37 × 21 × 26 | 0.002 | — | |
| Групповая упаковка кор. (2 000 шт) | 2000 шт | 30 × 20 × 40 см | 94 | 0.024 | |
| Групповая упаковка кор. (100 шт.) | 100 шт | — | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 7.8 × 6.9 × 1.9 | 0.017 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 37 × 21 × 26
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 30 × 20 × 40 см
- Вес, кг
- 94
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка кор. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 7.8 × 6.9 × 1.9
- Вес, кг
- 0.017
- Объём, м³
- —
- EAN / GTIN
