Индикатор металл Ø8 12В желтый LED (GQ8F-D) REXANT
SDS_Group · артикул 36-4717
Изображение может отличаться от конкретного исполнения.
REXANT

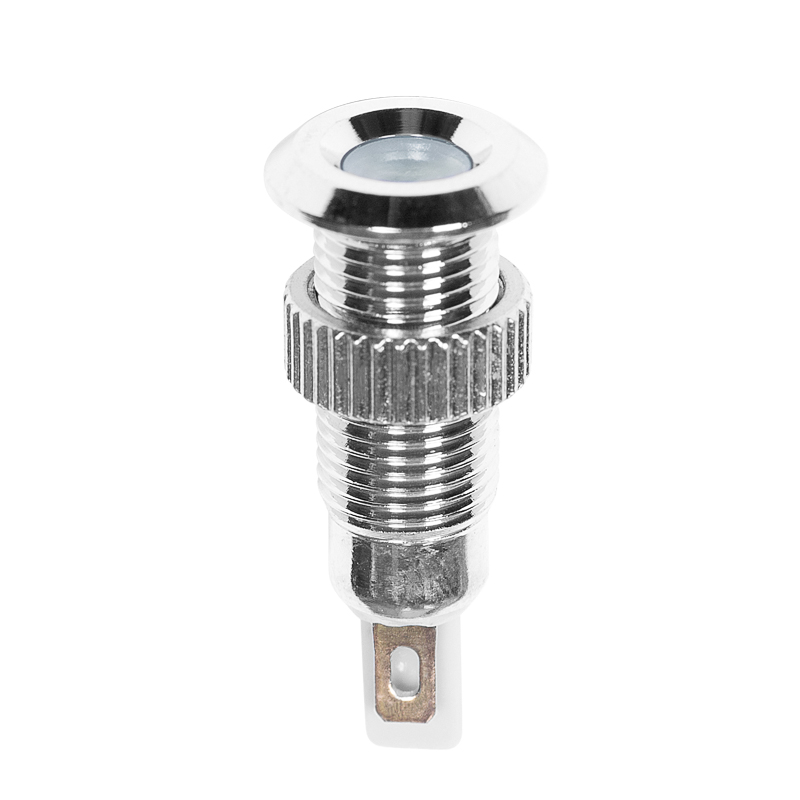

Индикатор металл ø8 12В белый с подсветкой (GQ8F-D) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000272
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр отверстия8 мм
Номин раб напряжение Ue12–12 В
Ширина отверстия8 мм
Тип напряженияDC (постоян.)
Тип лампыСветодиод. (LED)
Тип подключенияПлоский штекерный разъем
Степень защиты - IPIP67
Конструкция линзыКруглый (-ая,-ое)
Описание и назначение

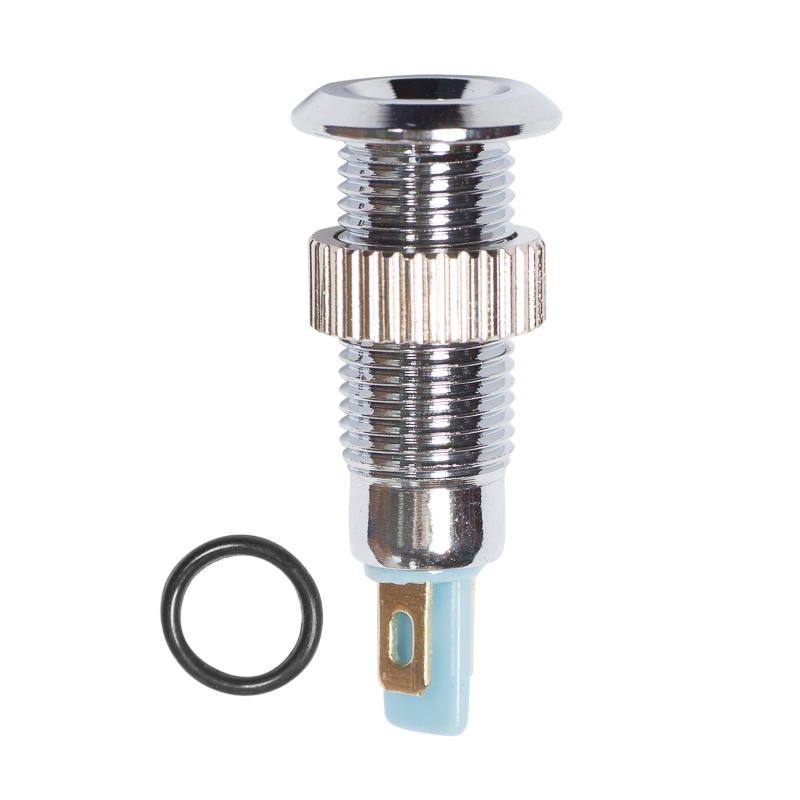

Индикатор металл ø8 12В белый с подсветкой предназначен для индикации состояния электрических цепей. Такие индикаторы устанавливаются на лицевых панелях управления электрооборудованием (в объектах энергоснабжения, измерительных приборах, блоках питания, легковых и грузовых автомобилях, и других местах) с рабочим напряжением не более 12В. Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 5мм, с помощью гайки. Подключение контактов осуществляется с помощью пайки.
Основные характеристики:
Номинальное напряжение: 12В;
Цвет индикации: белый
Установочный диаметр: 8 мм;
Рабочая температура: от -25℃..+55℃;
Степень защиты (IP): IP67;
Допустимая влажность: до 85%, без выпадения конденсата.
Преимуществами использования данного изделия является увеличенная яркость индикации за счет светодтодной подсветки, быстрота и удобство монтажа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–55 |
|---|---|
| Степень защиты - IPEF005474 | IP67 |
| Допустимая влажность: доданные поставщика | 85 % |
Электрические и световые параметры 6
| Тип напряженияEF000187 | DC (постоян.) |
|---|---|
| Количество световых индикаторовEF001965 | 1 |
| Номин раб напряжение UeEF002418 | 12–12 В |
| Тип лампыEF002423 | Светодиод. (LED) |
| Тип цоколя лампыEF008229 | Светодиод. (LED) |
| Номинальное напряжениеданные поставщика | 12 В |
Материалы и конструкция 5
| Цвет линзыEF000207 | Белый |
|---|---|
| Материал корпусаEF001596 | Металл |
| Цвет переднего кольцаEF002429 | Хром |
| Конструкция линзыEF006253 | Круглый (-ая,-ое) |
| Тип линзыEF008343 | Плоская (-ий) |
Монтаж и подключение 2
| Тип подключенияEF003961 | Плоский штекерный разъем |
|---|---|
| Тип подключенияEF004381 | Плоский штекерный разъем |
Классификация и назначение 2
| Применениеданные поставщика | Индикация состояния электрических цепей напряжения |
|---|---|
| Серияданные поставщика | Индикатор |
Прочие характеристики 3
| С ламп в комплектеEF005905 | Да |
|---|---|
| С передним кольцомEF006014 | Да |
| С проводомданные поставщика | false |

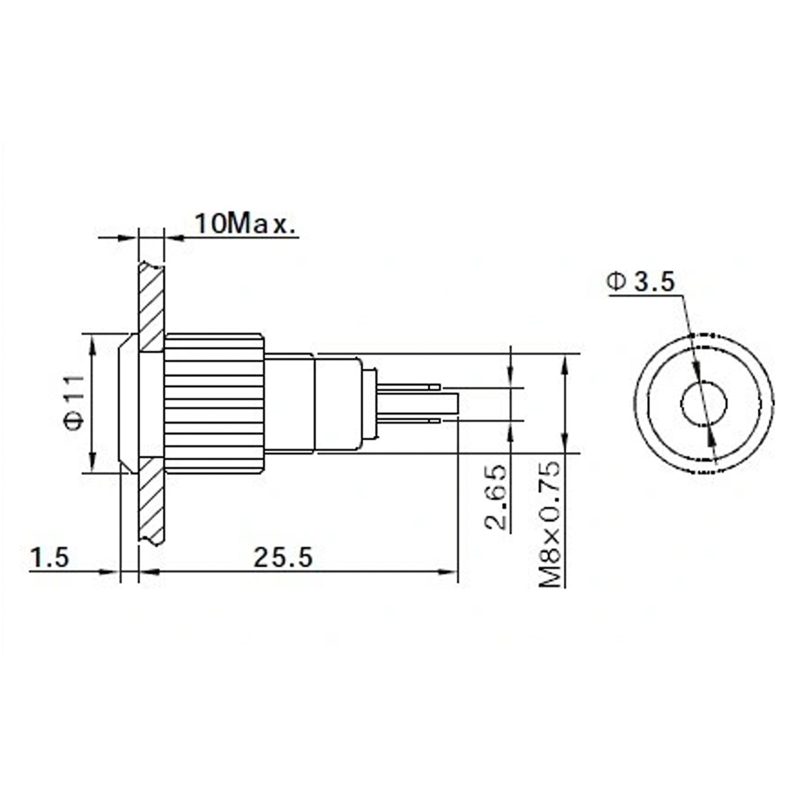

Размеры и упаковка
Изделие
| Диаметр отверстияEF000079 | 8 мм |
|---|---|
| Ширина отверстияEF004565 | 8 мм |
| Посадочный размерданные поставщика | 8 мм |

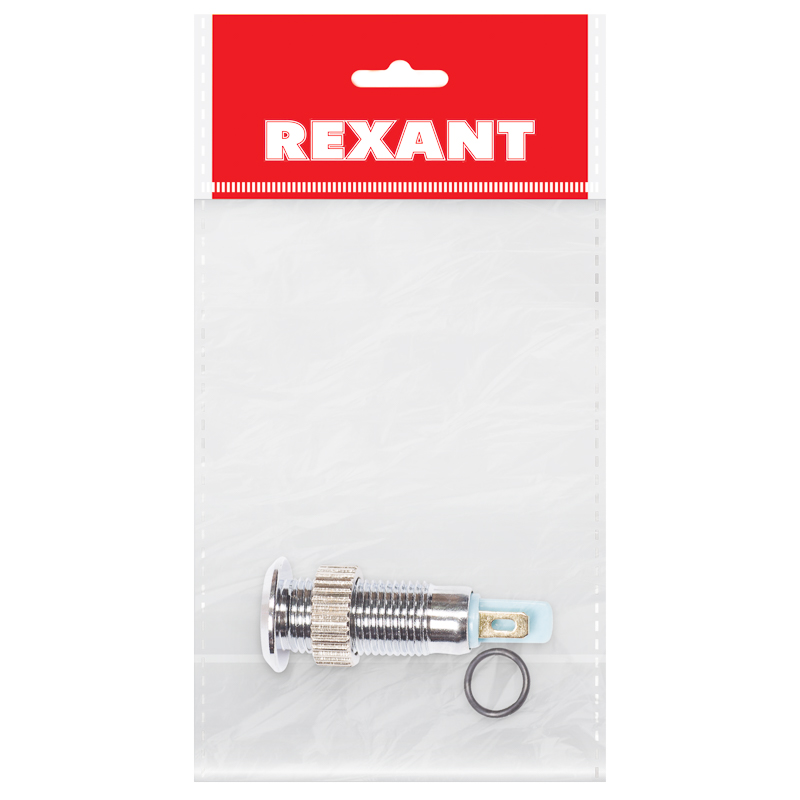

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 12.1 × 8.3 × 1.7 | 0.012 | — | |
| Групповая упаковка кор. (1 000 шт) | 1000 шт | 29 × 29 × 29 см | 9 | 0.024 | |
| Групповая упаковка упак. (10 шт) | 10 шт | 29 × 29 × 29 | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.1 × 8.3 × 1.7
- Вес, кг
- 0.012
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 29 × 29 × 29 см
- Вес, кг
- 9
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- 29 × 29 × 29
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ДС ТР ЕАЭС 037/2016
PDF · 251,7 КБ
Сертификат или декларация
ДС ТР ТС 020
PDF · 338,4 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
