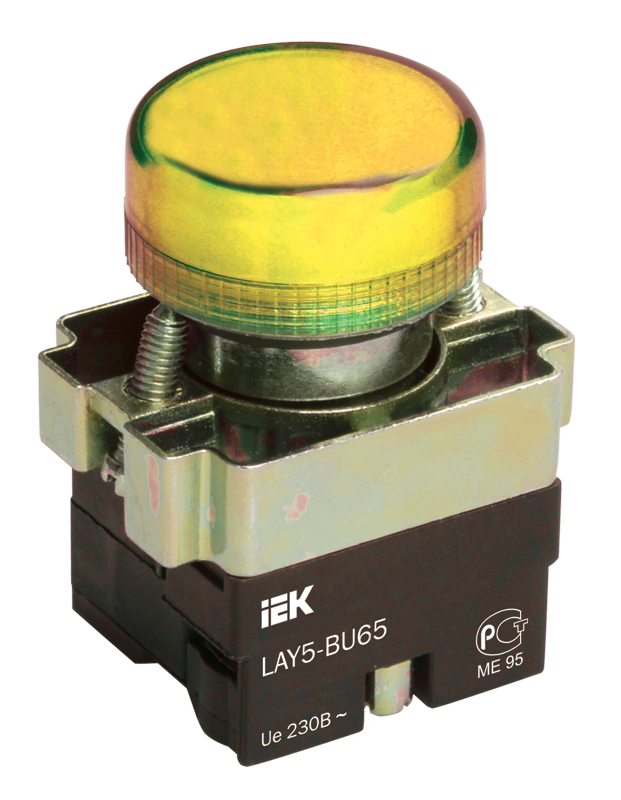

Индикатор LAY5-BU65 d=22мм желтый IEK
ИсточникКаталог IEK
КлассификацияEC000272
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина39.5
Диаметр отверстия22
Тип напряженияПеременный (AC)
Цвет линзыЖелтый
Длина47.5
Количество световых индикаторов1
Температура эксплуатацииот -25 до +40
Номин раб напряжение Ue230...230
Описание и назначение
Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | от -25 до +40 |
|---|---|
| Степень защиты - IPEF005474 | IP40 |
Электрические и световые параметры 8
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Количество световых индикаторовEF001965 | 1 |
| Номин раб напряжение UeEF002418 | 230...230 |
| Тип лампыEF002423 | Светодиод. источник света (LED) |
| Тип цоколя лампыEF008229 | BA9s |
| Класс защиты от поражения электрическим токомданные поставщика | II |
| Потребляемый токданные поставщика | ≤1 мА |
| Съемная лампаданные поставщика | Да |
Материалы и конструкция 4
| Цвет линзыEF000207 | Желтый |
|---|---|
| Цвет переднего кольцаEF002429 | Прочее |
| Конструкция линзыEF006253 | Круглый (-ая) |
| Тип линзыEF008343 | Плоская (-ий) |
Монтаж и подключение 1
| Тип подключенияEF003961 | Винтовое соединение |
|---|
Прочие характеристики 2
| С ламп в комплектеEF005905 | Да |
|---|---|
| С передним кольцомEF006014 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 39.5 |
|---|---|
| Диаметр отверстияEF000079 | 22 |
| ДлинаEF001438 | 47.5 |
| Диаметр корпуса светофильтраданные поставщика | 27 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.042 × 0.033 × 0.056 см | 0.073 | 0.00014 | |
| Групповая упаковка КОРОБКА/БОКС | 20 шт | 0.23 × 0.138 × 0.066 м | 1.45 | 0.002095 | |
| TRANSPORTING КОРОБКА/БОКС | 200 шт | 0.36 × 0.3 × 0.26 м | 14.5 | 0.02808 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.042 × 0.033 × 0.056 см
- Вес, кг
- 0.073
- Объём, м³
- 0.00014
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 20 шт
- Габариты
- 0.23 × 0.138 × 0.066 м
- Вес, кг
- 1.45
- Объём, м³
- 0.002095
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 200 шт
- Габариты
- 0.36 × 0.3 × 0.26 м
- Вес, кг
- 14.5
- Объём, м³
- 0.02808
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
