КНОПКА 22ММ ЧЕРНАЯ С ВОЗВРАТОМ XB5AA21
Systeme Electric · артикул XB5AA21
{# nginx отдаёт статику с expires 30d и без версионирования: без метки вернувшийся посетитель получил бы новую разметку со старым CSS. #}
Изображение может отличаться от конкретного исполнения.
Schneider Electric
Инженерный маршрут
Поможем проверить характеристики, совместимость и возможные варианты поставки.

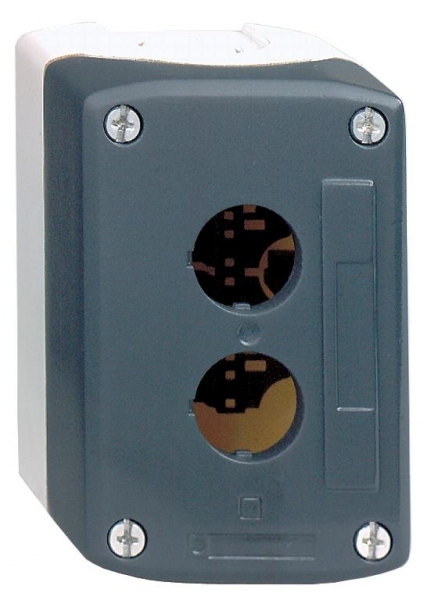

tehpst.site не принимает заказы и не публикует складские остатки.Этот темно-серый пульт управления с 2 отверстиями для кнопок разработан специально для машиностроителей: можно добавлять в корпус машины любые функциональные блоки управления и сигнализации в соответствии с требуемой операцией. Он предназначен для простых машин массового производства, ткацких станков, упаковочных автоматов, небольших систем для подъема и перемещения материалов, а также для управления гаражными воротами, рулонными шторами и вентиляционными системами отвода дыма. Он совместим с кнопками, переключателями и сигнальными лампами серии Harmony XB5. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.Ударопрочный и устойчивый к загрязнениям корпус имеет опрятный внешний вид даже в неблагоприятных условиях эксплуатации. Нет необходимости сверлить в машине или в системе многочисленные 22-миллиметровые отверстия, поэтому можно избежать ряда распространенных проблем, например коррозии по краям. Основание светло-серого цвета хорошо заметно даже при скудном освещении. В корпус устройства можно установить любые кнопки, сигнальные лампы, селекторные переключатели и джойстики серии XB5.<br />Применение: Промышленность: оборудование для производства продуктов питания и напитков, химическая промышленность, бумажные фабрики, морская техника, Сфера обслуживания и инфраструктура: производители электрораспределительных щитов, оборудование для производства продуктов питания и напитков, мойки для автомобилей.
Единая классификация и данные поставщика
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | Прочее |
| Рабочая температураданные поставщика | -40-70 °C |
| Степень защиты ikданные поставщика | IK03 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 IP67 IP69 IP69K в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 13 NEMA 4X в единицах производителя |
| Стойкость к мойке под высоким давлениемданные поставщика | 7000000 паскаль в 55 °C, расстояние: 0.1 м |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Количество управляющих элементовEF001372 | 2 |
|---|---|
| Категория перенапряженияданные поставщика | класс II в соответствии с IEC 60536 |
| Код состава электрической частиданные поставщика | MF1 MF2 PR1 SF1 SR1 MR1 SR2 PF2 PF1 SF2 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Цвет крышки корпусаEF001373 | Серый |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Конструкция корпусаEF004008 | Накладной корпус |
| Вид/ марка материала корпусаEF008135 | Прочее |
| Защитное исполнениеданные поставщика | TH |
| Материалданные поставщика | поликарбонат |
| Цвет крышкиданные поставщика | темно-серый (RAL 7016) |
| Цвет основания корпусаданные поставщика | светло-серый (RAL 7035) |
| Монтаж блокаданные поставщика | монтаж на передней панели монтаж на задней панели |
|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Назначение продуктаданные поставщика | для устройств управления и сигнализации XB5 Ø 22 мм |
| Серия продуктаданные поставщика | Harmony XALD |
| Стандартыданные поставщика | EN/IEC 60947-5-4 UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 № 14 JIS C8201-1 |
| Тип продуктаданные поставщика | пустой кнопочный пост |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Группа продуктовданные поставщика | стандартный серый |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Кабельный вводданные поставщика | 2 удаляемых заглушки кабельного ввода, зажимная способность: 14-14 мм 2 удаляемых заглушки отверстий под кабельные сальники Pg 13 и ISO M20, зажимная способность: 12-12 мм |
| Код совместимостиданные поставщика | XALD |
| Кол-во вертикальных рядовданные поставщика | 2 |
| Количество вырезовданные поставщика | 2 выреза |
| Количество горизонтальных рядовданные поставщика | 1 |
| Краткое название устройстваданные поставщика | XALD |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Основная группаданные поставщика | 2 выреза |
| Профиль кругооборотаданные поставщика | ENVEOLI1806010EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Стиль сборкиданные поставщика | для сборки заказчиком |
| Экологическая отчетнстьданные поставщика | ENVPEP1806010EN |
| ШиринаEF000008 | 68 мм |
|---|---|
| ВысотаEF000040 | 106 мм |
| ГлубинаEF000049 | 53 мм |
| Диаметр отверстияEF000243 | 22.5 мм |
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 288 шт. | 0.6 × 0.8 × 0.77 м | 67.484 | 0.3696 | — |
